Давление рабочей среды:
предельное-не менее 200% от ВПИ
Климатическое исполнение:
УХЛ3.1
Вид присоединения:
Код-1(8)1 - штуцер G 1/4
Сопротивление:
0…1,0 кОм (в зависимости от напряжения питания)
Выходной сигнал I:
4…20 мА
Давление верхний предел:
1,6 MPa
Напряжение питания:
12…36 В постоянного тока
описание

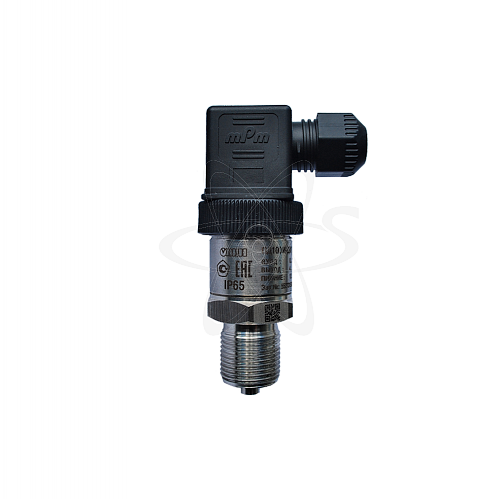

ПД100 моделей 111, 171, 181 - представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А). Эти модели характеризуются повышенной точностью измерения (от ±0,25% ВПИ), устойчивы к гидроударам и низким выходным шумом (не более ±16 мкА). Преобразователи моделей 111, 171, 181 предназначены для систем регулирования и управления на основных и вторичных производствах в промышленности:системах водоподготовки и теплоснабжения, гидро- и пневмосистемах, автоматике водоканалов,котельной автоматике, объектах газового хозяйства,тепловых пунктах, объектах газового хозяйства и т.п., где необходима повышенная точность и стабильность выходного сигнала. Измерение вакуумметрического/ избыточного/избыточно-вакуумметрического давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (пар,вода,газы, слабоагрессивные жидкости). Погрешность – 0,25; 0,5; 1,0 % ВПИ. Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА. Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 10 (25*) МПа. Перегрузочная способность – от 200% ВПИ и выше. Степень защиты корпуса и электроразъема преобразователя – IP65. Помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.
