Датчик давления ПД100И-ДГ0,06-167-0,5.10-ЕХI

Характеристики

описание

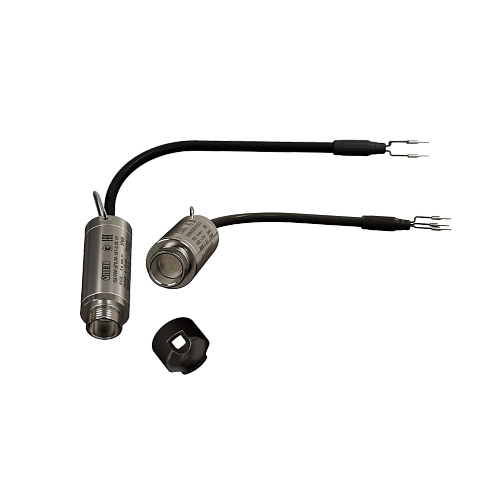

Датчики ОВЕН ПД100И модели 167-Exi изготовлены в соответствии с требованиями ГОСТ Р МЭК 60079 к взрывозащищённому электрооборудованию группы II и представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем.

Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.

Преобразователи данной модели применяются в системах измерения и поддержания уровня жидкости на взрывоопасных производствах и объектах: резервуары нефтепродуктов, сточные ёмкости химических производств, бензобаки карьерных самосвалов, хранилища топливозаправочных станций, ванны гальванизации и т.д. Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.

Основные характеристики
Непрерывное измерение гидростатического давления (уровня) различных сред (монофракционные нефтепродукты, химически агрессивные стоки, кислоты, щелочи, авиационный керосин, техническая вода и т.п.), нейтральных к нержавеющим сталям AISI 316L, AISI 304S и поливинилхлориду PVC кабеля.
Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м. вод. ст.
Перегрузочная способность не менее 200% ВПИ.
Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
Степень защиты корпуса датчика давления – IP68.
Вид взрывозащиты: «искробезопасная цепь» 1 Ex ia IIC T6 Gb.
