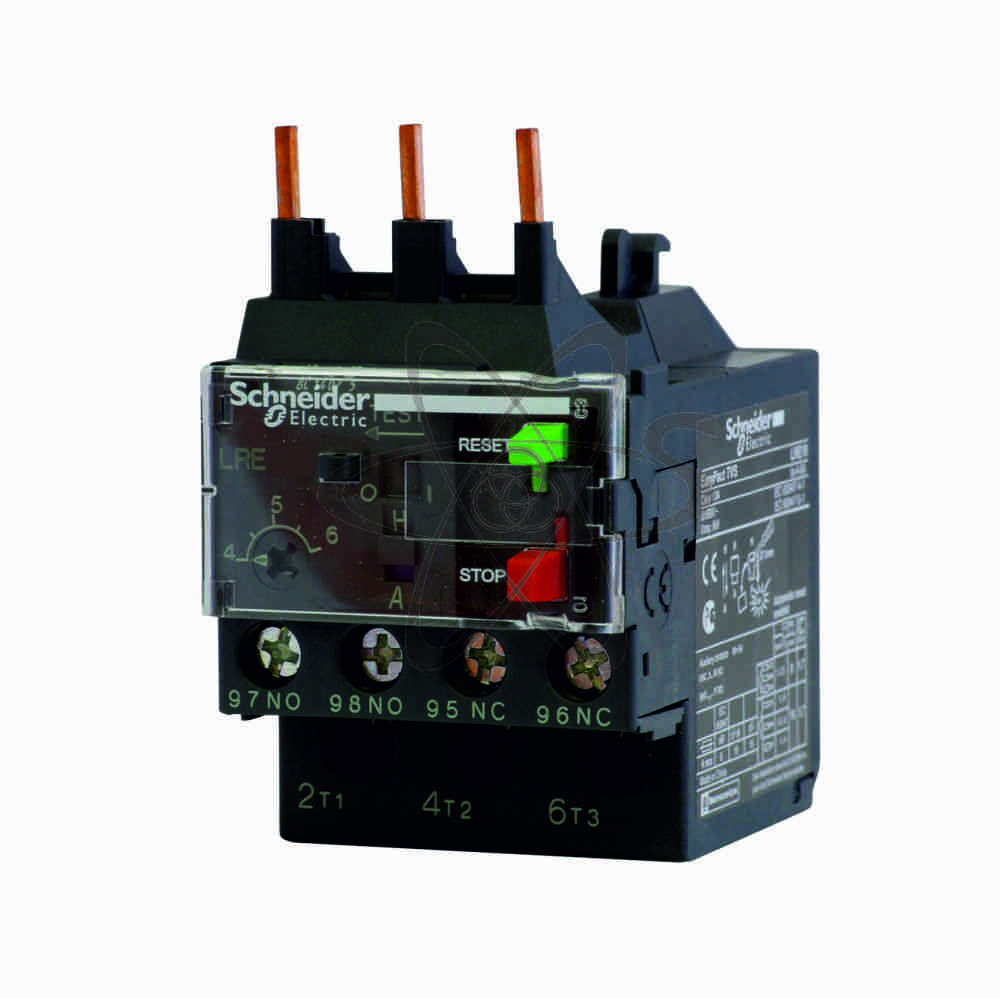

Тепловое реле TESYS E 37-50А

описание

Тепловое реле перегрузки предназначено для защиты электродвигателей. Защита цепей переменного тока и электродвигателей от перегрузки, обрыва фаз, затянутого времени пуска, продолжительного заклинивания ротора. Постоянный контроль тока, потребляемого электродвигателем. Изменение положения контактов вспомогательных теплового реле при превышении током установленного значения(уставки). Размыкание НЗ-контактом реле цепи катушки упарвления контактора. Отключение контактора и остановка электродвигателя. Уставка срабатывания: 1.14±0.06 x Ir, где Ir - тепловой ток. Чувствительность к обрыву фазы - реле срабатывает, если ток в 2-х фазая составляет 130% от Ir, а в 3-й фазе равен 0. На передней панели теплового реле расположены: поворотный диск регулировки уставки теплового тока Ir, кнопка TEST для контроля кабельных соединений цепи упарвления и имитации срабатывания реле (воздействует на оба дополнительных контакта 1НО+1НЗ), кнопка STOP (изменяет состояние 1НО-контакта, не влияет на 1НЗ-контакт), кнопка RESET для возрата реле в рабочее состояние при ручном сбросе, индикатор срабатывания реле, ломбируемая крышка для защиты диска токовых уставок, переключатель выбора режимов ручного или автоматического возврата.
