5. ВАР-М02-10 AC20-450В УХЛ4

ВАР-М02-10 AC20-450В УХЛ4

Характеристики

описание

Измерение среднеквадратичных значений напряжений и токов
Питание от контролируемого напряжения
Измерение напряжения - АС20...450В
Рабочий диапазон частот - от 45Гц до 65Гц и от 360Гц до 450Гц (только для исполнения 400Гц)
Бесконтактное измерение тока 3...30А
Контактное измерения тока (0,1...1,0А, 0,5…5,0А)
Возможность подключения внешнего трансформатора тока до 999А

НАЗНАЧЕНИЕ ВОЛЬТАМПЕРМЕТРА

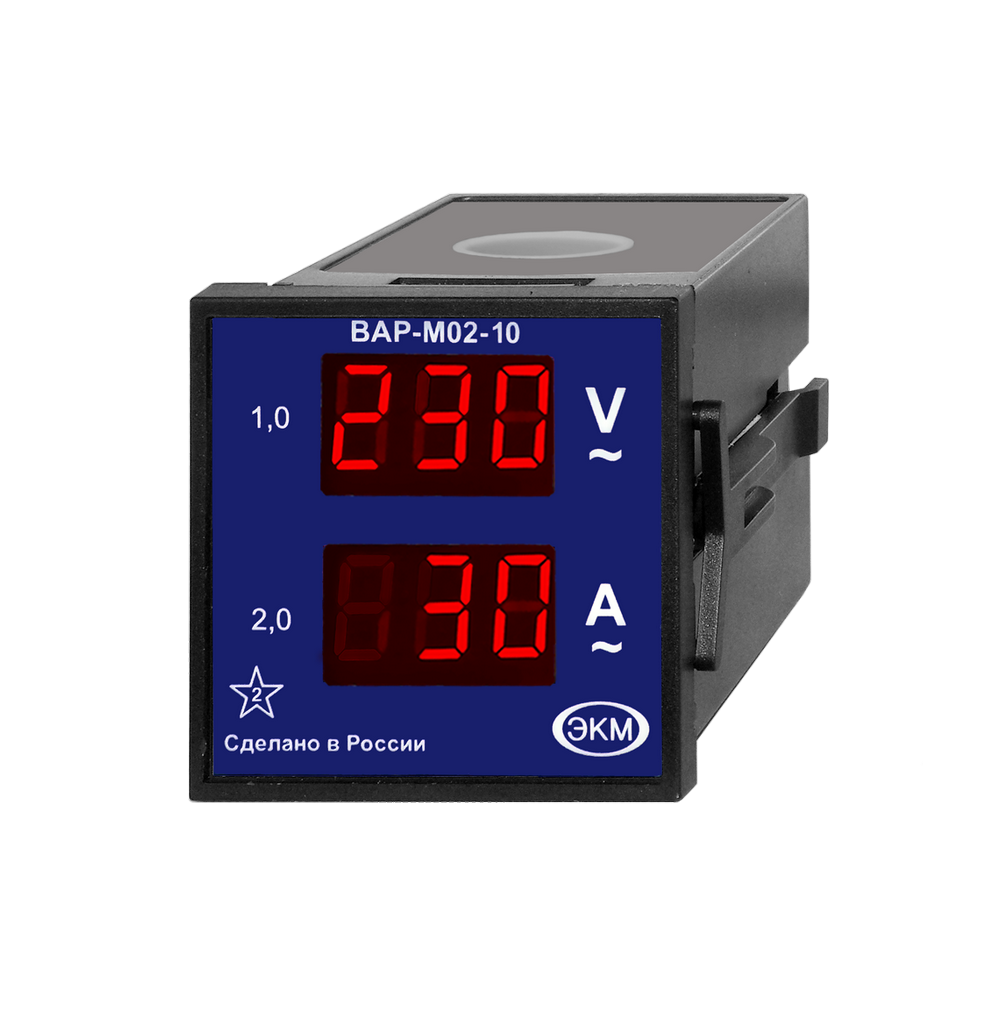

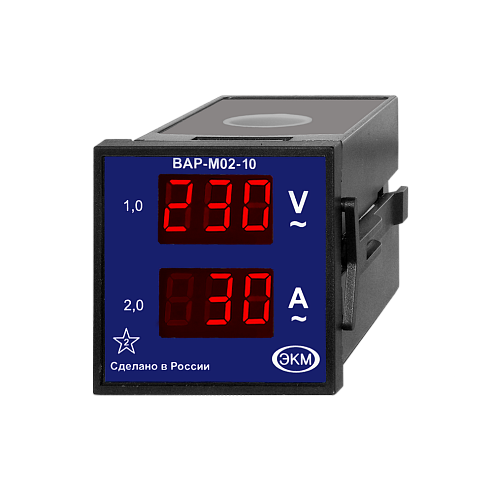

Цифровой промышленный вольтамперметр ВАР-М02-10 предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТАМПЕРМЕТРА
Вольтамперметр выпускается выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Вольтамперметр монтируется в щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, на задней панели расположены клеммы и кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

РАБОТА ВОЛЬТАМПЕРМЕТРА
Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансформатора тока.
Для измерения тока в диапазоне от 0 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.
Для измерения тока в диапазоне от 0 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).
Для измерения тока в диапазоне от 0 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.
Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Цепь с измеряемым током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый диапазон трансформатора тока (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый диапазон внешнего трансформатора тока). Авто сохранение через 15 с.
При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе.

Использование кнопки для просмотра дополнительной информации:
1-е нажатие - Umax с момента последнего сброса
2-е нажатие - Umin с момента последнего сброса
3-е нажатие - ∆U с момента последнего сброса
4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса
Удержание кнопки в течении 5 секунд - сброс.
