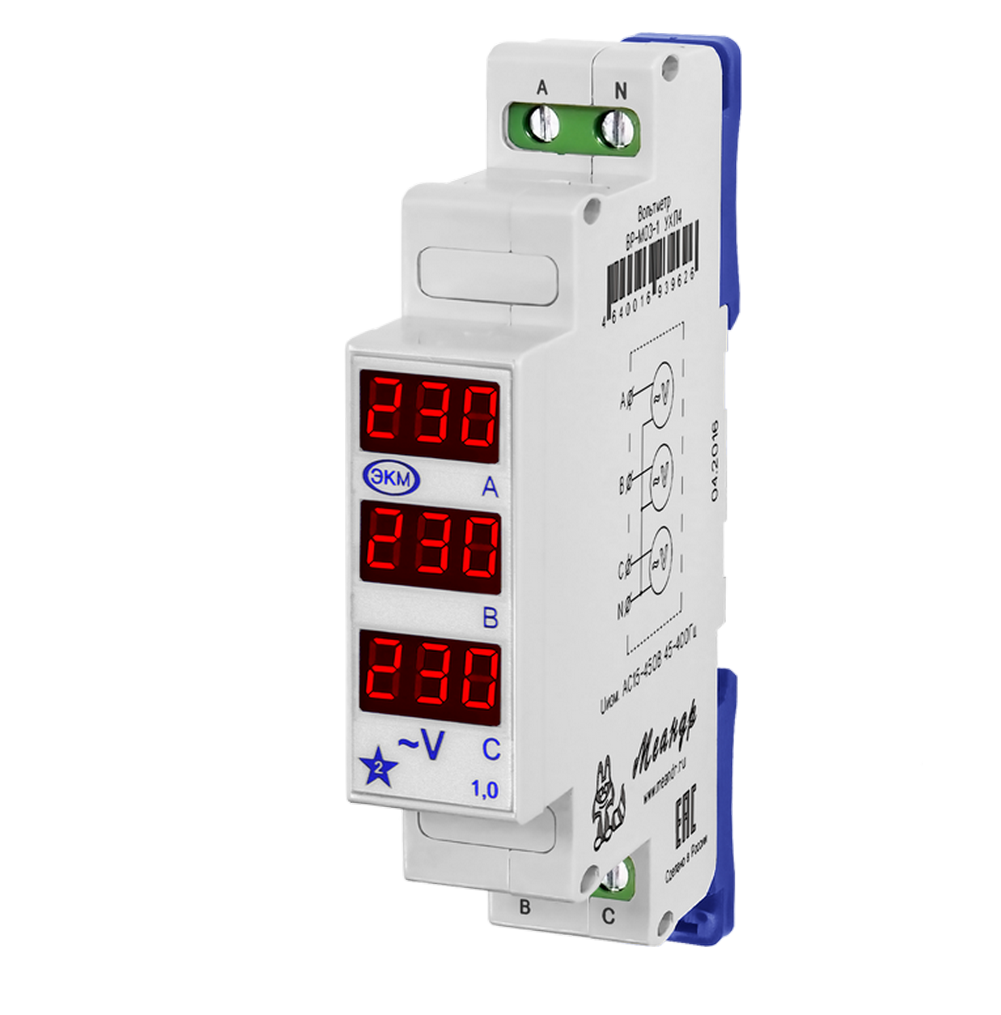

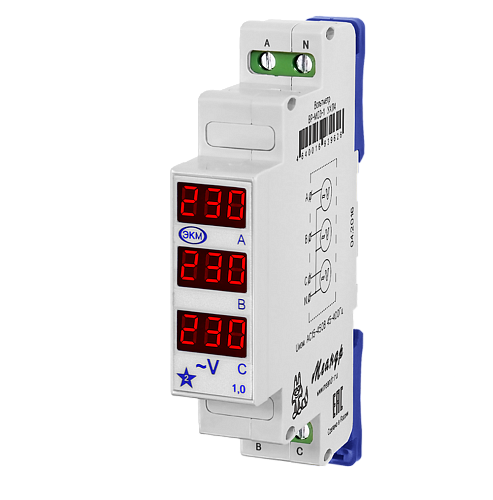

ВР-М03-1 АС20-450В УХЛ4

Характеристики

описание

Возможно измерение как линейных, так и фазных напряжений трёхфазной сети
Питание от контролируемого напряжения
Широкий диапазон измерения напряжения - АС20-450В (только ВР-М03-1)
Диапазон частот - от 45 до 70Гц, возможна поставка на 400Гц
Класс точности 1,0
Корпус шириной 18мм

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА
Цифровые вольтметры ВР-М03 и ВР-М03-1 предназначены для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Вольтметр может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основных или дополнительных индикаторов на передвижных и стационарных объектах. Являются средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТМЕТРА
Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены трёх разрядные семисегментные индикаторы красного цвета отображающие величину напряжения питания в каждой фазе. Вольтметр содержит три гальванически развязанных цепи измерения (только ВР-М03). Вольтметр, в зависимости от схемы подключения, может использоваться для контроля напряжения в независимых линиях  или в трёхфазных сетях для контроля линейных или фазных напряжений (только ВР-М03).

РАБОТА ВОЛЬТМЕТРА
Вольтметры не требуют оперативного питания и подключаются непосредственно в измеряемую цепь.
Для контроля напряжения в однофазных сетях подключение любого входа производится без учёта расположения фазного и нулевого проводников. Для контроля линейных напряжений в трёхфазных сетях нулевую шину следует подключить к каждому входу вольтметра. Для контроля фазных напряжений подключение каждого входа вольтметра производится между фазами.
Если в процессе работы напряжение в любой измеряемой линии падает до значения менее 30В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с. Если в процессе работы напряжение в любой измеряемой линии превышает значение 450В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с.
Вольтметр ВР-М03-1 имеет общий ноль и используется только для измерения трёхфазного фазного напряжения.
