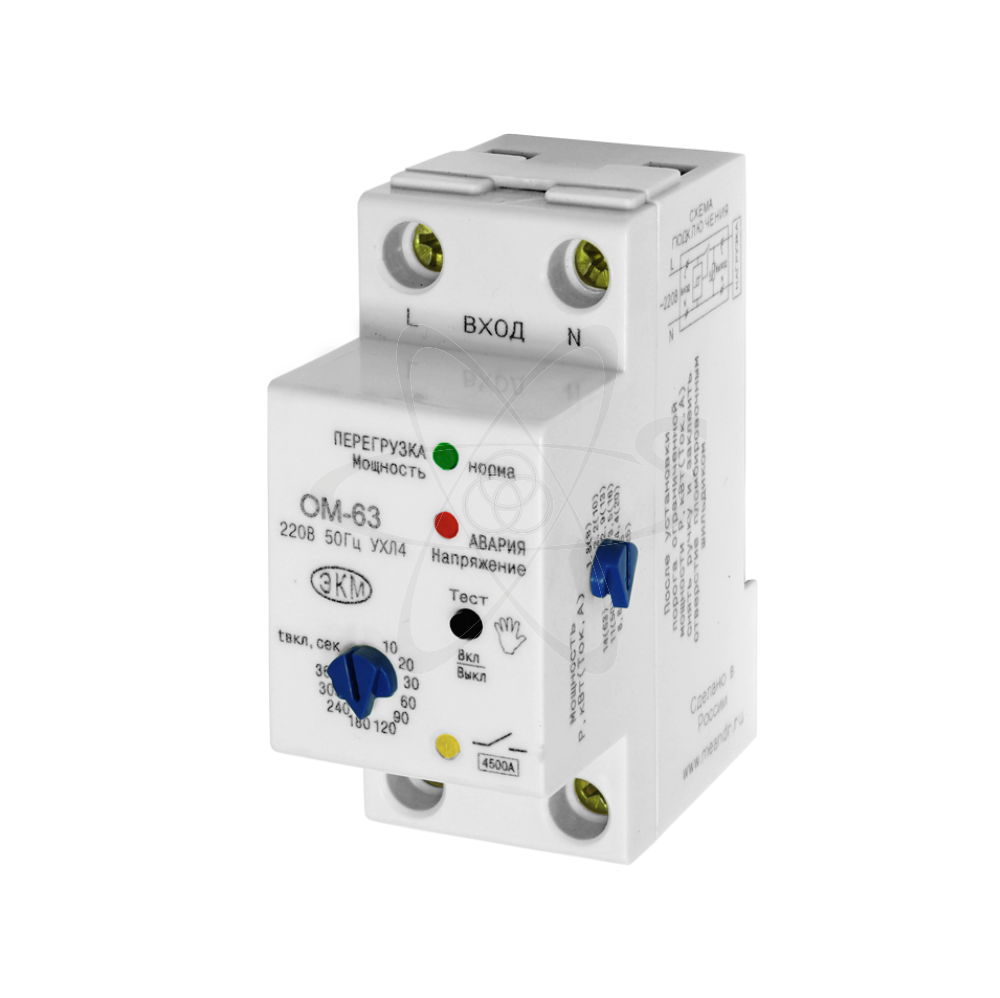

ОМ-63 УХЛ4

Характеристики

описание

ОМ-16 ограничитель мощности предназначен для обеспечения контроля величины максимальной мощности в однофазных сетях и отключения подачи электроэнергии потребителю в случае превышения потребляемой мощности выше установленного значения, а также, защиты подключённого к нему оборудование (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (<160В или >265В), тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Также, применяется в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Монтаж производится на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клемная конструкция обеспечивают зажим проводов сечением до 2,5мм2. На передней панели расположены: красный светодиод «АВАРИЯ I», красный светодиод «АВАРИЯ U», жёлтый светодиод включения контакта реле, зелёный светодиод «НОРМА», кнопка «ТЕСТ» ручного управления, декадный переключатель «Время повторного включения». С левой стороны корпуса находится поворотный переключатель «Мощность Р, кВт(Ток,А)». После установки нужного уровня ограничения мощности уполномоченный представитель энергосбытовой организации должен вынуть ручку переключателя и заклеить отверстие одноразовым пломбировочным шильдиком (поставляется в комплекте) перед этим внеся в него все необходимые данные. При включении напряжения питания устройство контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет действующее значение потребляемой мощности. Если потребляемая мощность не превышает установленного значения горит зелёный светодиод «НОРМА». При длительном повышении значения потребляемой мощности свыше установленного значения, устройство отключает нагрузку на время, установленное потребителем. Во время отсчёта этого времени мигает красный индикатор «АВАРИЯ I». Время отключения при перегрузке фиксированное. Время повторного включения устанавливается потребителем переключателем на лицевой панели. После отключения нагрузки начинается установленный отсчёт времени. Во время отсчёта этого времени мигает красный светодиод «АВАРИЯ I». По истечении этого времени подключается нагрузка, если превышение мощности сохранилось, то запускается время отключения 10с. После пяти циклов включения и отключения нагрузки, установленное время включения автоматически увеличивается до 6м, что исключает частое подключение нагрузки. В устройстве предусмотрен вспомогательный режим - контроль напряжения. При подаче напряжения питания устройство выдерживает время готовности 5с при этом индикация не работает. Если напряжение находится в допустимых пределах зелёный светодиод «НОРМА» начинает мигать указывая на отсчёт выдержки времени включения 10с, затем нагрузка подключается к сети питающего напряжения и загорается жёлтый светодиод. Если питающее напряжение достигает верхнего порога отключения (265В) устройство отключает нагрузку через 0.2с и включается красный светодиод «АВАРИЯ U», если питающее напряжение достигает нижнего порога отключения (160В) устройство отключает нагрузку через 10с, во время отсчёта времени мигает красный светодиод «АВАРИЯ U». После отключения нагрузки выключается жёлтый светодиод, красный светодиод «АВАРИЯ U» иногда гаснет указывая на низкое напряжение питающей сети. При восстановлении питающей сети устройство подключает нагрузку через 10с, во время отсчёта времени мигает зелёный светодиод «НОРМА». При появлении в сети мощных скачков напряжения встроенный варистор шунтирует их до безопасной для оборудования величины. Пользователь самостоятельно может подключать и отключать нагрузку вручную путём нажатия кнопки «ТЕСТ». При отключении нагрузки кнопкой «ТЕСТ» индикаторы «НОРМА» и «АВАРИЯ U» поочерёдно мигают красным и зелёным цветом. Устройство остаётся в выключенном состоянии так же после снятия и подачи напряжения питания. Включить нагрузку можно только повторным нажатием кнопки «ТЕСТ».
