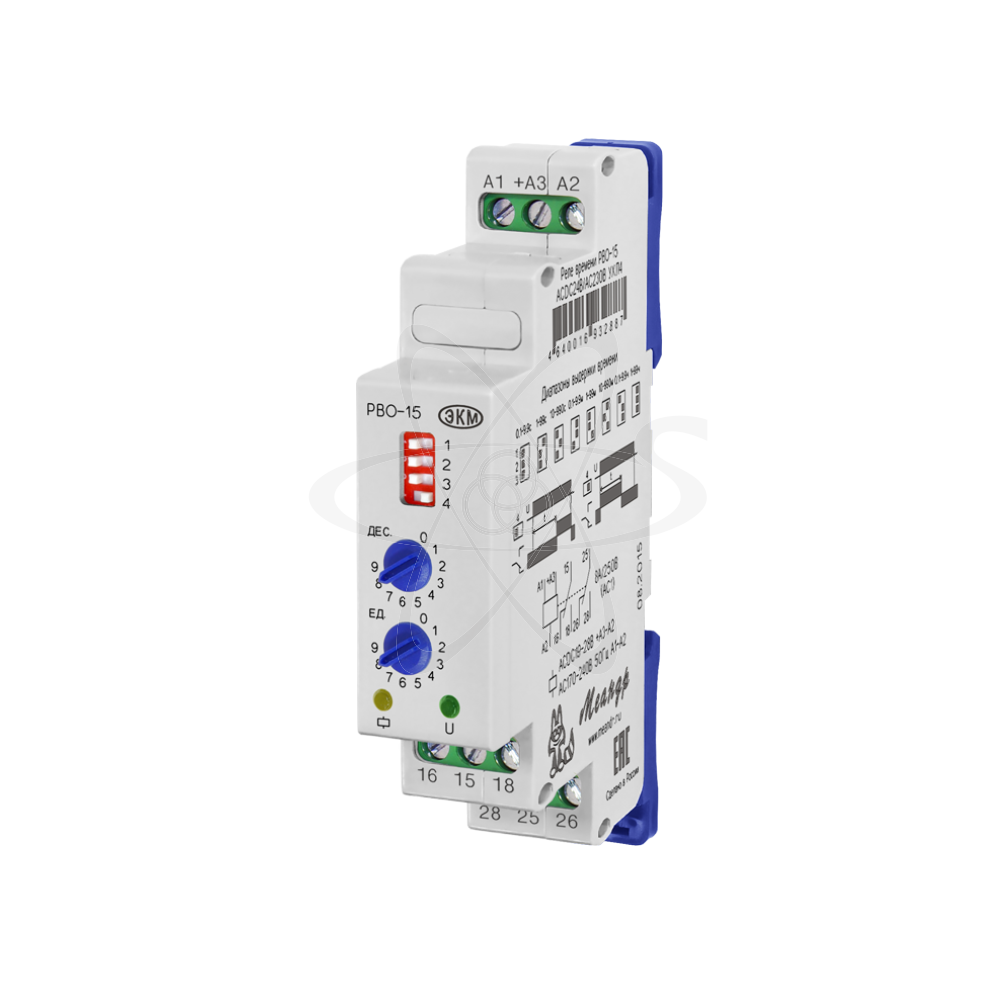

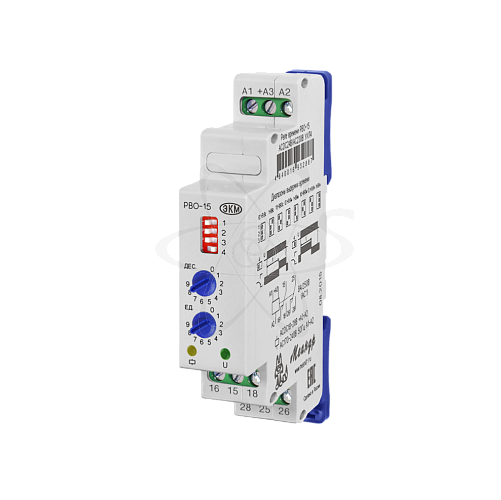

РВО-15 ACDC24В/AC230В УХЛ4

Розничная цена 2 286.35 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38505 , 41861 , 38359 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016932887
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: готовности не более 0,15 сек
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 1, 2
Диапазон выдержек времени: 0,1с-99,9 сек
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: 2000/240

Напряжение питания: ACDC 24...230

описание

РВО-15 (далее-реле) реле времени предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два поворотных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), блок переключателей “множитель” для выбора диаграммы работы и задания временного диапазона, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Диаграмма работы и диапазон выдержки времени выбираются при помощи переключателей «1-4». Для каждой диаграммы можно выбрать один из восьми диапазонов выдержки времени установив переключатели 1-3 в соответствующее положение. Диаграмма работы реле определяется положением переключателя «4». Требуемая временная выдержка t устанавливается декадными переключателями, первая значащая цифра - переключателем «ДЕС.», вторая значащая цифра - переключателем «ЕД.». При выборе первой диаграммы работы с «паузы» (длительность паузы определяет задержку на включение встроенного электромагнитного реле от начала подачи питания на прибор на время t), в интервале установленной выдержки времени t контакты замкнуты 15-16 и 25-26. После отсчёта времени выдержки t, встроенное электромагнитное реле включается,контакты замыкаются 15-18 и 25-28 и загорается жёлтый светодиод. При выборе второй диаграммы работы с «импульса» (встроенное электромагнитное реле включается одновременно с включением питания на время t), при подаче напряжения питания встроенное электромагнитное реле включается, загорается жёлтый светодиод, контакты 15-18 и 25-28 замыкаются и начинается отсчёт выдержки времени t. После отсчёта выдержки времени t, встроенное электромагнитное реле выключается, контакты 15-16 и 25-26 замыкаются и гаснет жёлтый светодиод.
