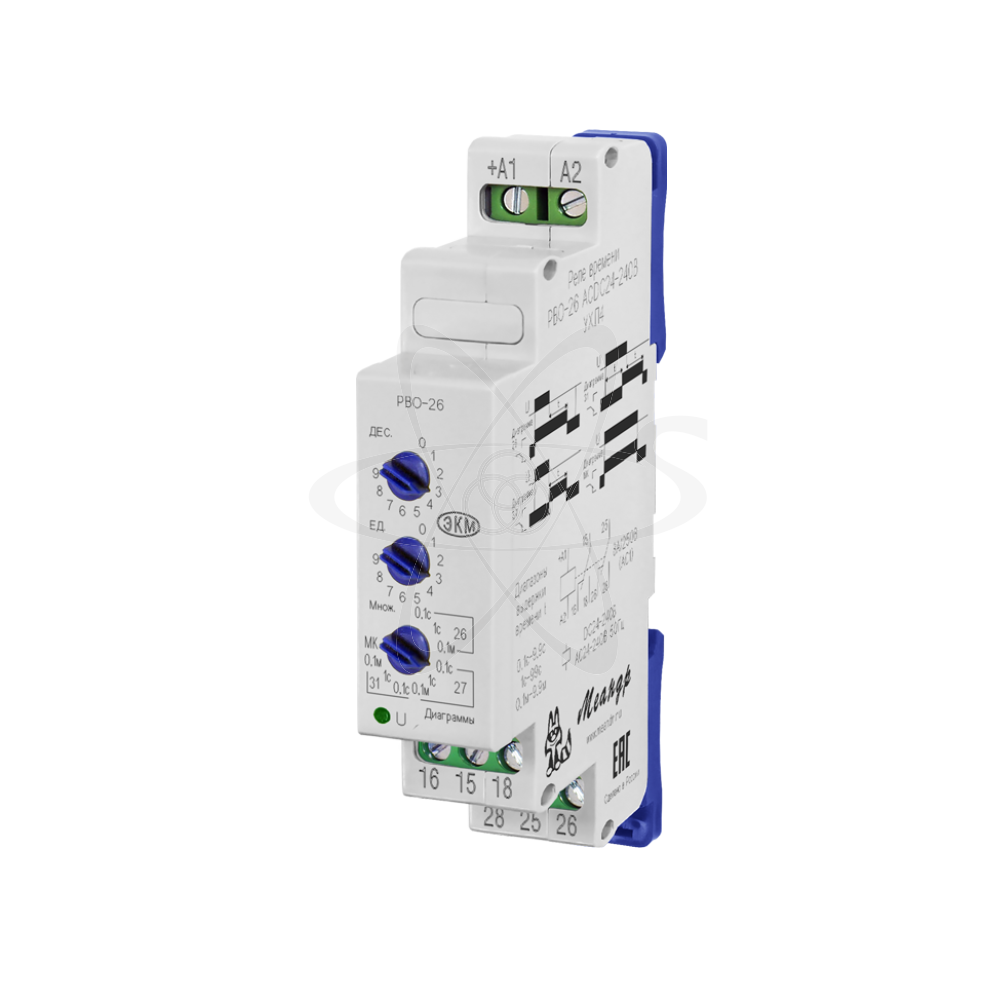

РВО-26 AC400В УХЛ4

Розничная цена 4 763.11 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38505 , 41861 , 38359 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016932900
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Временные характеристики: готовности не более 0,5 сек

Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 26, 27, 30
Диапазон выдержек времени: 0,1с-9,9 мин
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: 2000/240
Напряжение питания: 400 V AC

описание

РВО-26 (далее-реле) реле времени предназначено для формирования задержки на выключение исполнительного реле после снятия напряжения питания (диаграмма работы 26 и 31) или для включения исполнительного реле после снятия напряжения питания (диаграмма работы 27) на предварительно установленную выдержку времени. Реле обеспечивает работу встроенной контактной группы без выдержки времени (диаграмма работы МК). РВО-26 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5 мм2.
На передней панели реле расположены: два декадных переключателя для устнавки выдержки времени t (установка значений единиц 0-9 и десятков 0-9), декадный переключатель “Множитель” для выбора диаграммы работы и задания временного диапазона, зелёный светодиод включения питания «U». Не содержит драгоценных металлов. Диаграмма работы и диапазон выдержки времени выбирается переключателем «Множ.». Для каждой диаграммы можно выбрать один из трёх диапазонов выдержки времени (0,1с-9,9с, 1с-99с, 0,1мин-9,9мин). Требуемая временная выдержка t определяется путѐм умножения числового значения, установленного на переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на переключателе «Множитель». В положении «мк» реле работает в режиме мгновенного контакта. Диаграмма работы 26 - при подаче питания включается светодиод «U» и срабатывает исполнительное реле, при этом контакты 15-18 и 25-28 замыкаются . При снятии питания выключается светодиод «U» и начинается отсчёт установленной выдержки времени, после чего исполнительное реле выключается (контакты 15-16 и 25-26 замыкаются ). Если во время отсчёта времени будет подано питание на реле, то отсчёт времени прекратится, после снятия напряжения питания отсчёт времени начнётся сначала. Диаграмма работы 27 - при подаче питания включается светодиод «U». При снятии напряжения питания выключается ветодиод «U» и включается исполнительное реле на время предварительно установленной выдержки времени t, при этом контакты 15-18 и 25-28 замыкаются. После отсчёта выдержки времени исполнительное реле выключается и контакты 15-16 и 25-26 замыкаются . Если во время отсчёта времени будет вновь подано питание на реле, то исполнительное реле выключится,контакты 15-16 и 25-26 замкнуться и отсчёт времени будет прерван. При снятии напряжения питания исполнительное реле включится, контакты 15-18 и 25-28 замкнуться и начнётся отсчёт установленной выдержки времени t. Диаграмма работы 31 - при подаче питания включается светодиод «U» и начинается отсчёт установленной выдержки времени. После отсчёта выдержки времени включается исполнительное реле и замыкаются контакты 15-18 и 25-28. При снятии напряжения питания выключается индикатор «U» и начинается отсчёт выдержки времени. После отсчёта выдержки времени исполнительное реле выключается иконтакты 15-16 и 25-26 замыкаются . Если во время отсчёта времени будет вновь подано питание нареле, то исполнительное реле останется в выключенном состоянии и отсчёт времени прервётся. Диаграмма работы МК - при подаче питания включается светодиод «U», включается исполнительное реле,контакты 15-18 и 25-28 замыкаются . При снятии напряжения питания выключается светодиод «U», исполнительное реле выключается и контакты 15-16 и 25-26 замыкаются . Напряжение питания подаётся на клеммы «+А1» и «А2».
