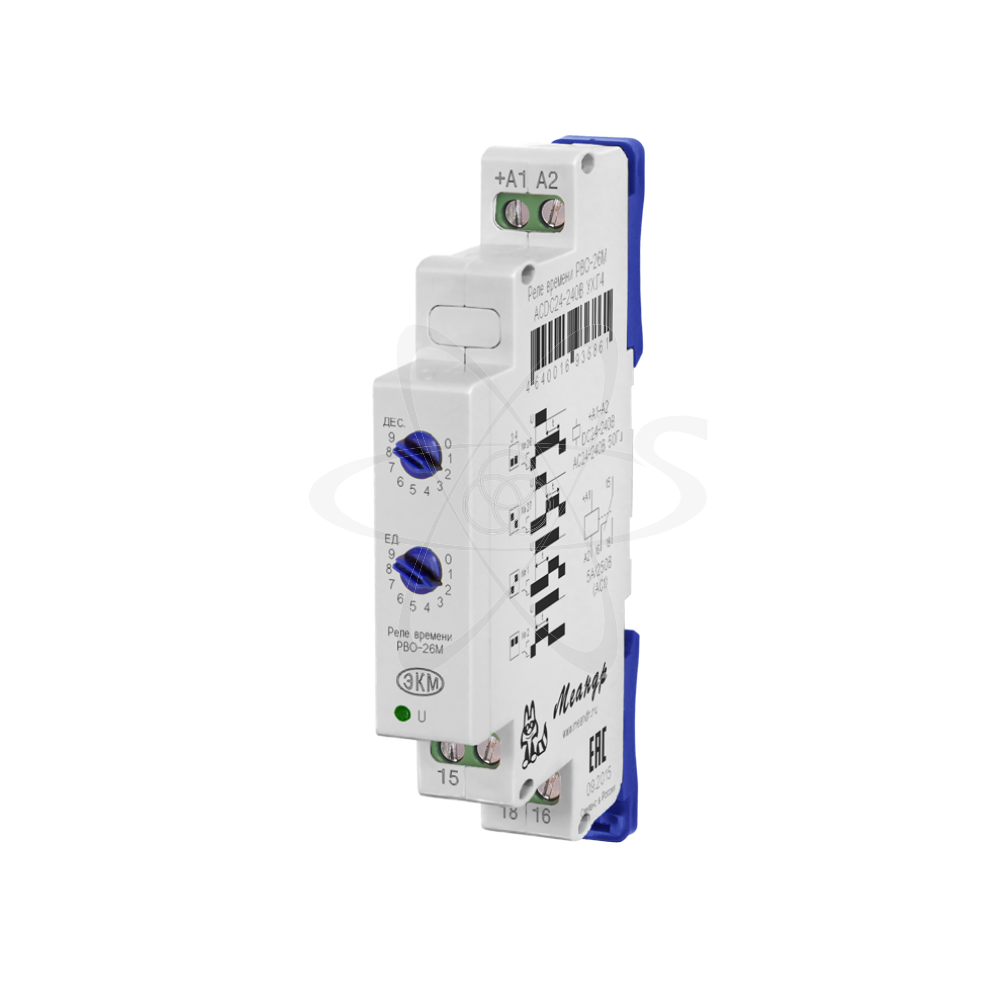

РВО-26М ACDC24-240В УХЛ4
РВО-26М ACDC24-240В УХЛ4
Розничная цена
2 893.35 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38505 , 41861 , 38359 , 39593
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле времени однокомандное
- Производитель:
Меандр
- Артикул:
4640016936861
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–25 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Временные характеристики:
готовности не более 0,5 сек
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Отсчетов <5%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
1 переключающая группа
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -5А
- Диапазон выдержек времени:
0,1с-99,9 сек
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
1250/150
- Напряжение питания:
ACDC 24...240
описание
РВО-26М (далее-реле) реле времени предназначено для формирования задержки на выключение встроенного реле после снятия напряжения питания (диаграммы работы 26 и 27) или для отработки установленной выдержки времени после подачи напряжения питания. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На переднейй панели реле расположены: два декадных переключателя для задания выдержки времени t (установка значений единиц 0-9 и десятков 0-9), зелёный светодиод включения питания «U». На боковой поверхности расположен DIP-переключатель для установки временного диапазона (переключатель 1, 2) и диаграммы работы (переключатель 3, 4). Диаграмма работы и диапазон выдержки времени выбирается с помощью DIP-переключателя, расположенным на боковой поверхности. Для каждой диаграммы можно выбрать один из трёх диапазонов выдержки времени (0,1с-9,9с, 1с-99с, 0,1мин-9,9мин), дополнительно для диаграмм 1 и 2 есть четвёртый диапазон( 1-99 мин). Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на DIP-переключателе. Напряжение питания подаётся на клеммы «+А1» и «А2».
РВО-26М ACDC24-240В УХЛ4:
заказ осуществляется по предоплате
