РВО-П2-М-15 ACDC10-30В УХЛ4

РВО-П2-М-15 ACDC10-30В УХЛ4

Розничная цена 5 931.60 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 38359 , 39593 , 41861 , 38505
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле времени однокомандное
  • Производитель: Меандр
  • Артикул: 4640016930746
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Диапазон температур,°С: –10 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Отсчетов <5%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 2 переключающие группы
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -8А
  • Диаграмма работы: 1,2,7,8 и 4,12,28,29
  • Диапазон выдержек времени: 0,1с-99,9 сек
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: 2000/240
  • Напряжение питания: ACDC 10...30

описание

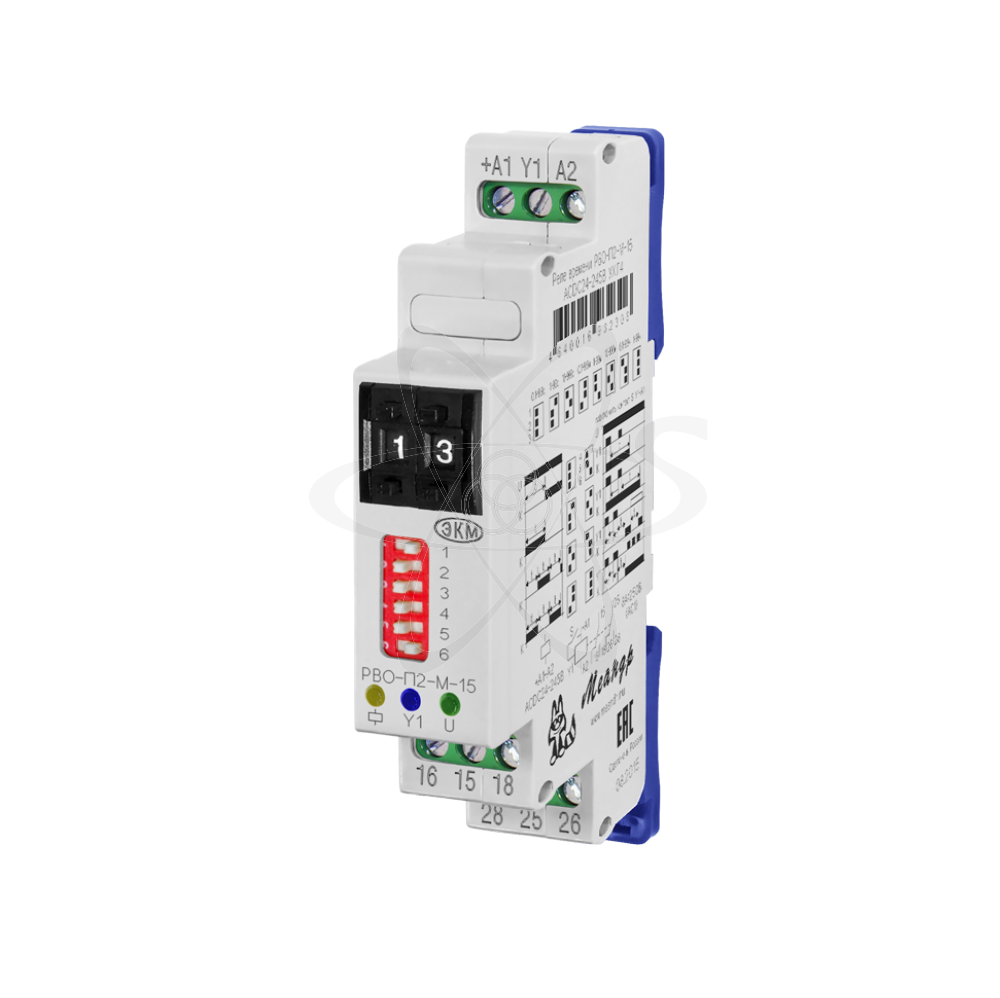

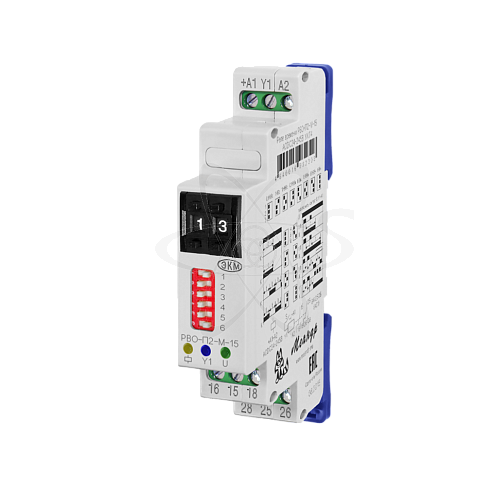

РВО-П2-М-15 (далее-реле) реле времени предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле применяется в системах автоматики, как комплектующие изделие. РВО-П2-М-15 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два кнопочных переключателя уставки выдержки времени (t) «десятки» и «единицы», DIP-переключатель для выбора диаграммы работы и временных поддиапазонов, зелёный светодиод включения питания «U», синий светодиод «Y1» наличия сигнала внешнего запуска, жёлтый светодиод срабатывания встроенного исполнительного реле.  Реле имеет 8 диапазонов выдержки времени. Соответствующий диапазон устанавливается при помощи DIP-переключателей 1, 2, 3. Время выдержки определяется, как значение установленное на кнопочных переключателях «десятки» и «единицы» и умноженное на коэффициент определяемый положением DIP-переключателей. Диаграмма работы выбирается с помощью DIP-переключателей 4, 5, 6. При включении исполнительного реле, горит жёлтый светодиод и контакты реле 15-18, 25-28 замкнуты . При отключении исполнительного реле жёлтый светодиод  гаснет и контакты 15-16, 25-26 замыкаются . При отсчёте установленной выдержки времени светодиод  питания «U» загорается периодически. Сигнал внешнего запуска формируется путём замыкания сухого контакта "S" между клеммами «+А1» и «Y1», при наличии сигнала внешнего запуска загорается синий светодиод. Напряжение питания подаётся на клеммы «+А1» и «А2». При питании постоянным током «+U» всегда подключается на клемму «+А1».
