РВО-П2-М-15 ACDC24-245В УХЛ4
РВО-П2-М-15 ACDC24-245В УХЛ4
В наличии 3 шт.
Розничная цена
4 298.40 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38505 , 41861 , 38359 , 39593
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле времени однокомандное
- Производитель:
Меандр
- Артикул:
4640016932306
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–10 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
Не более 2 ВА
- Временные характеристики:
возд.упр.сигнала - 0,05сек. готовности не бол.0,15
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Отсчетов <5%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -8А
- Диаграмма работы:
1,2,7,8 и 4,12,28,29
- Диапазон выдержек времени:
0,1с-99,9 сек
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
2000/240
- Напряжение питания:
ACDC 24...245
описание

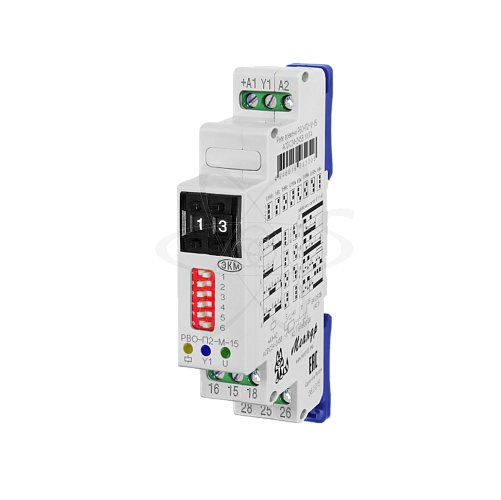

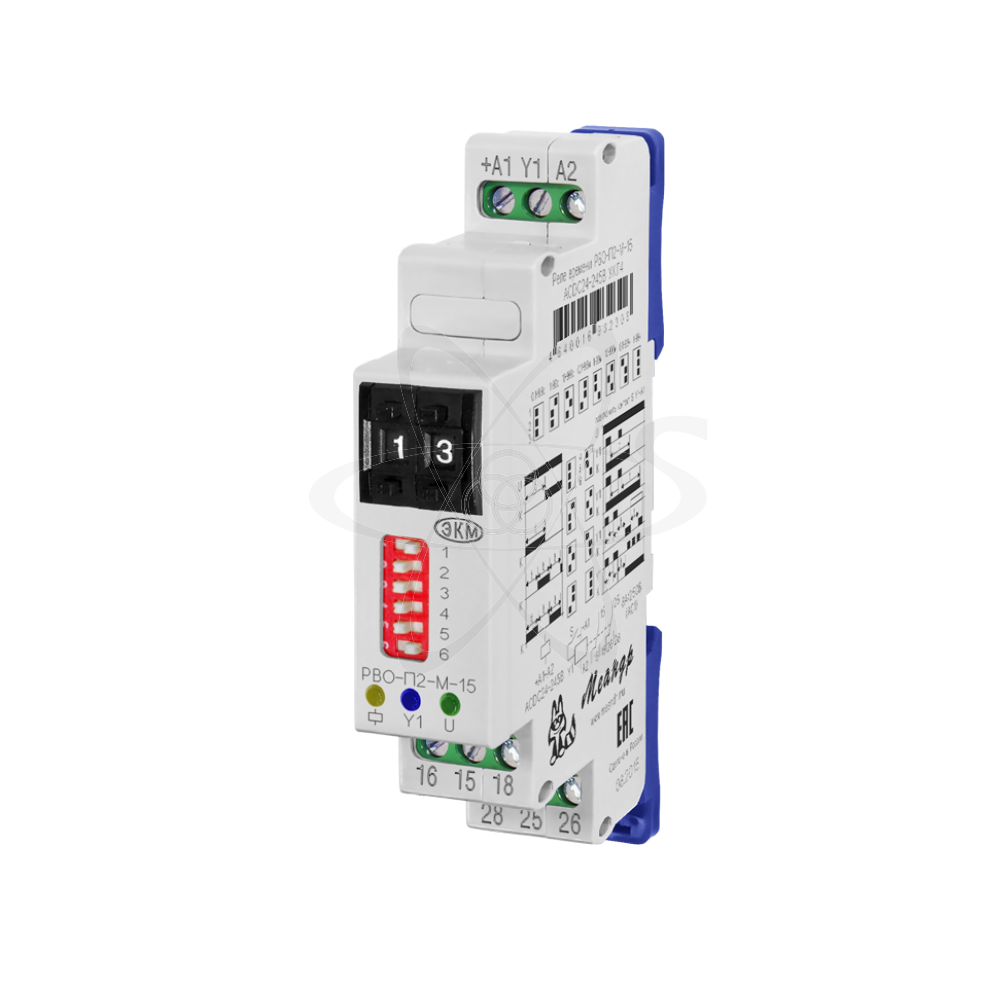

РВО-П2-М-15 (далее-реле) реле времени предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы. Реле применяется в системах автоматики, как комплектующие изделие. РВО-П2-М-15 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два кнопочных переключателя уставки выдержки времени (t) «десятки» и «единицы», DIP-переключатель для выбора диаграммы работы и временных поддиапазонов, зелёный светодиод включения питания «U», синий светодиод «Y1» наличия сигнала внешнего запуска, жёлтый светодиод срабатывания встроенного исполнительного реле. Реле имеет 8 диапазонов выдержки времени. Соответствующий диапазон устанавливается при помощи DIP-переключателей 1, 2, 3. Время выдержки определяется, как значение установленное на кнопочных переключателях «десятки» и «единицы» и умноженное на коэффициент определяемый положением DIP-переключателей. Диаграмма работы выбирается с помощью DIP-переключателей 4, 5, 6. При включении исполнительного реле, горит жёлтый светодиод и контакты реле 15-18, 25-28 замкнуты . При отключении исполнительного реле жёлтый светодиод гаснет и контакты 15-16, 25-26 замыкаются . При отсчёте установленной выдержки времени светодиод питания «U» загорается периодически. Сигнал внешнего запуска формируется путём замыкания сухого контакта "S" между клеммами «+А1» и «Y1», при наличии сигнала внешнего запуска загорается синий светодиод. Напряжение питания подаётся на клеммы «+А1» и «А2». При питании постоянным током «+U» всегда подключается на клемму «+А1».
РВО-П2-М-15 ACDC24-245В УХЛ4:
заказ осуществляется по предоплате
