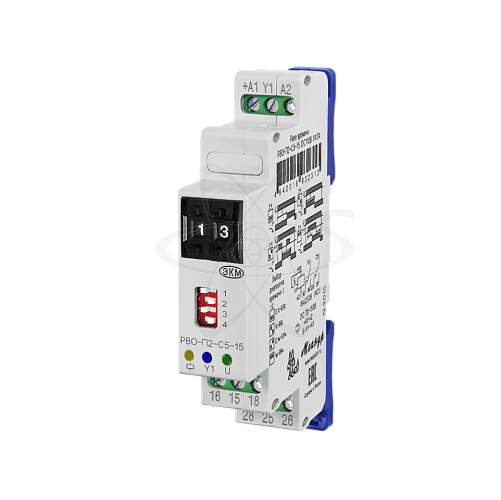

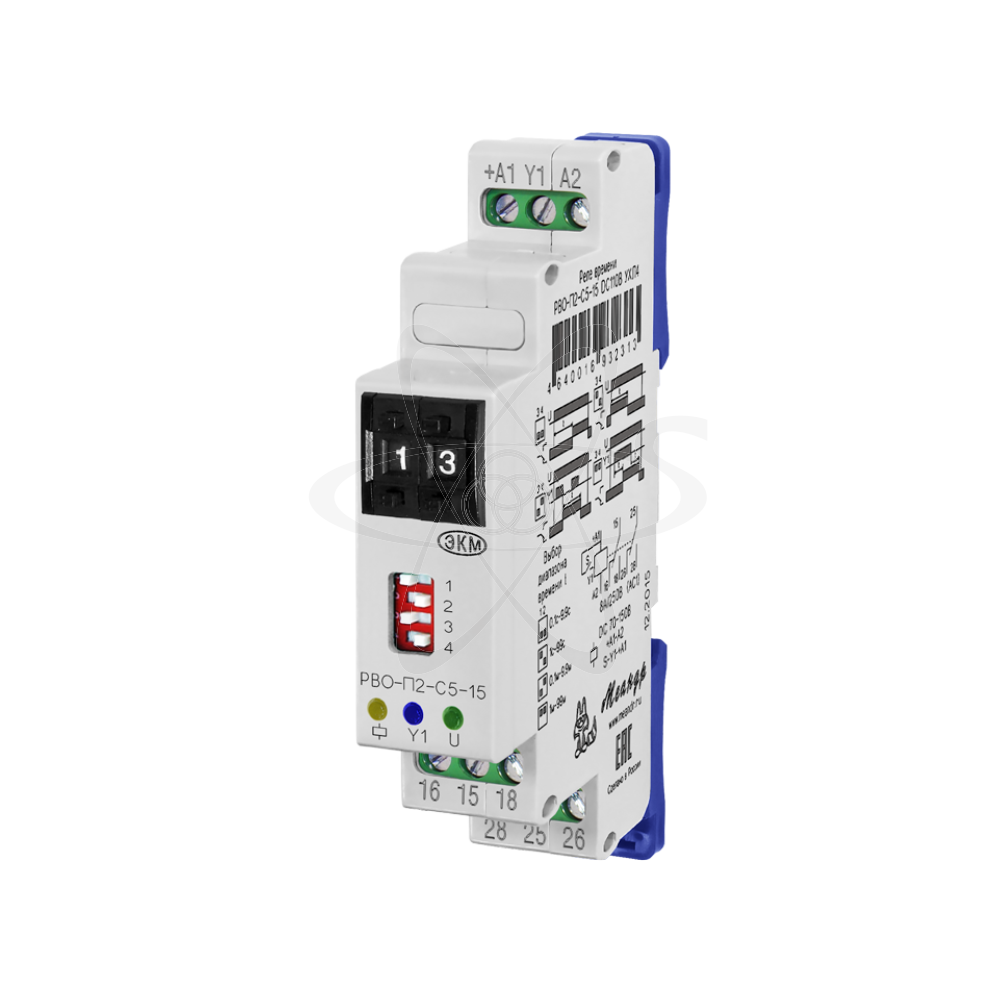

РВО-П2-С5-15 DC110В УХЛ4

описание

РВО-П2-С5-15 (далее-реле) реле времени  предназначено для выдачи команд в цепи схем управления через контакты реле в соответствии с выбранной диаграммой работы после отработки предварительно установленной выдержки времени. Реле используется в системах автоматики, как комплектующее изделие. РВО-П2-С5-15 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на онтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два кнопочных переключателя (десятки 0-9 и единицы 0-9) для установки выдержки времени (t), декадный переключатель для выбора диаграммы работы и временных диапазонов, зелёный светодиод включения напряжения питания «U», жёлтый светодиод включения встроенного исполнительного реле. Реле имеет пять диаграмм работы, которые выбираются при помощи поворотного DIP-переключателя. Напряжение внешнего управляющего воздействия должно быть равно напряжению питания. Сигнал внешнего запуска формируется переключателем «S» путём замыкания и размыкания клемм «Y1» и «+А1». Во время «импульса» горит жёлтый светодиод и контакты 15-18, 25-28 замкнуты  (встроенное исполнительное реле включено). Во время «паузы» контакты 15-16, 25-26 замкнуты  (встроенное исполнительное реле выключено). Напряжение питания DC110 В подаётся на клеммы «+А1» и «А2».
