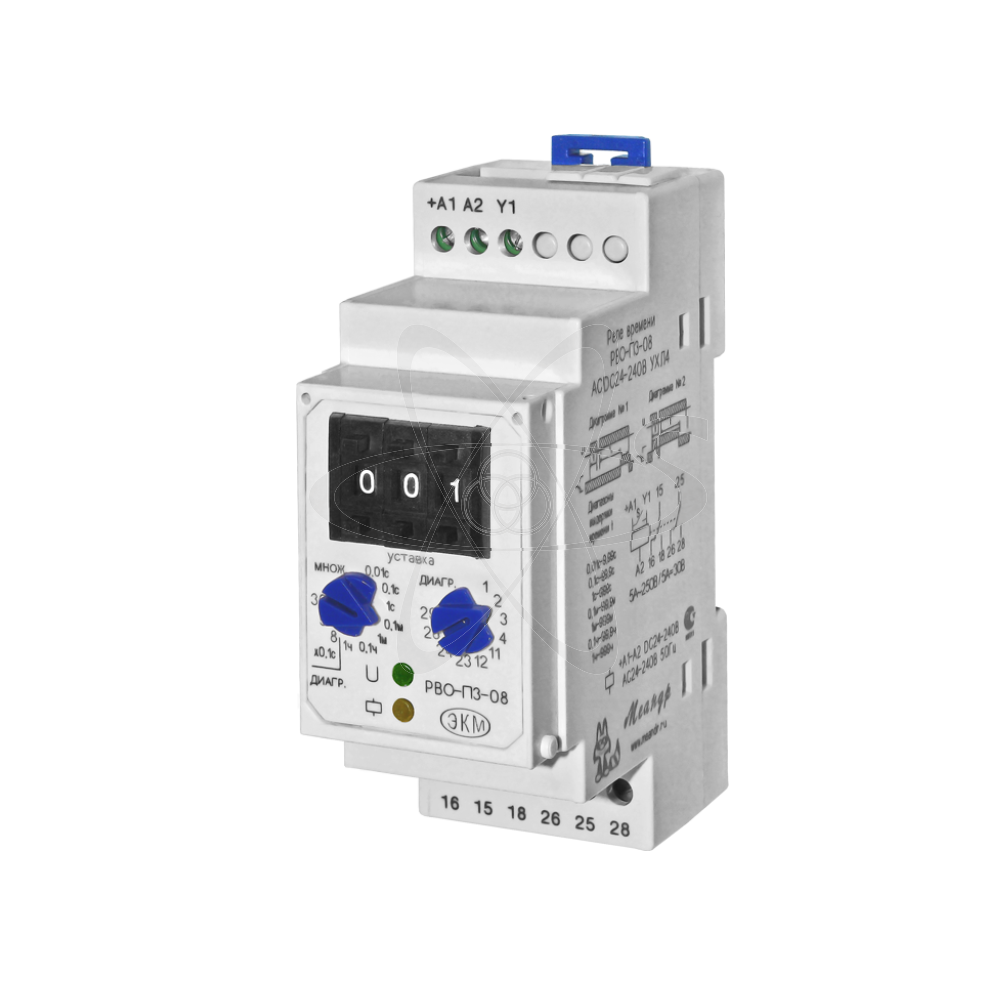

РВО-П3-08 ACDC24-240В УХЛ4

Характеристики

описание

РВО-П3-08 и РВО-П3-081 (далее-реле) реле времени  предназначены для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2., а так же возможность пломбирования крышки корпуса. Крышка для опломбировки не входит в компллект и  поставляется отдельно по желанию клиента.  Наличие пломбировочной крышки увеличивает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени. На передней панели реле расположены: три нажимных  переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), поворотный переключатель множитель для выбора временного диапазона,  поворотный переключатель «диагр.» для выбора диаграммы работы, зелёный светодиод наличия напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях «cотни», «десятки» и «единицы» на множитель, который определяется положением указателя переключателя «множ.». Переключатель «множ.» имеет три дополнительных положения: - «8» реле работает по диаграмме №8 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1с; - «9» реле работает по диаграмме №9 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1с; - «30» реле работает по диаграмме №30 время t и определяются путём умножения числового значения, установленного на переключателях «сотни», «десятки» и «единицы» на 0,1с. Диаграмма работы реле выбирается при помощи переключателя «диагр.». Декадный переключатель имеет десять положений «1»-«2»-«3»-«4»-«11»-«12»-«22»-«23»-«28»-«29». Положение указателя переключателя определяет номер диаграммы работы реле. Если переключатель «множ.» установлен в одно из трѐх положений «8», «9» или «30», то переключатель «диагр.» отключѐн и может находится в любом из положений. В отключенном состоянии контакты 15-16, 25-26 и 31-32 замкнуты  (для реле РВО-П3-081). После подачи  питания загорается зелёный светодиод «U». Реле начинает раоту по выбранной диаграмме, во время отсчёта выдержки времени зелёный светодиод «U» включается попеременно. При включении исполнительного реле загорается жёлтый светодиод при этом контакты 15-18, 25-28 и 31-34 замыкаются  (для реле РВО-П3-081). Изменение диаграммы работы и множителей возможна только после отключения напряжения питания. Значения на переключателях «сотни», «десятки» и «единицы», можно изменять при поданном питании на реле. Напряжение питания подаётся на клеммы «+А1» и «А2». При подключении реле в цепь с постоянным напряжением питания плюсовой провод подключается к клемме «+А1», минусовой к клемме «А2». Полярность необходимо соблюдать обязательно. Команда внешнего управления подаётся на клемму «Y1» и формируется замыканием сухого контакта «S» между клеммой «Y1» и клеммой «+А1».
