РВО-П3-10 ACDC24-240B УХЛ4

Розничная цена 4 562.46 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38505 , 41861 , 38359 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016930784
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –10 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <5%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -5А
Диаграмма работы: 1...5,11,12, 19, 20, 21, 22, 23, 24, 28, 29, 30
Диапазон выдержек времени: 0,1с-99,9 ч
Максимальное коммутируемое напряжение: 250
Мощность коммутируемая: 1250/150

Напряжение питания: ACDC 24...240

описание

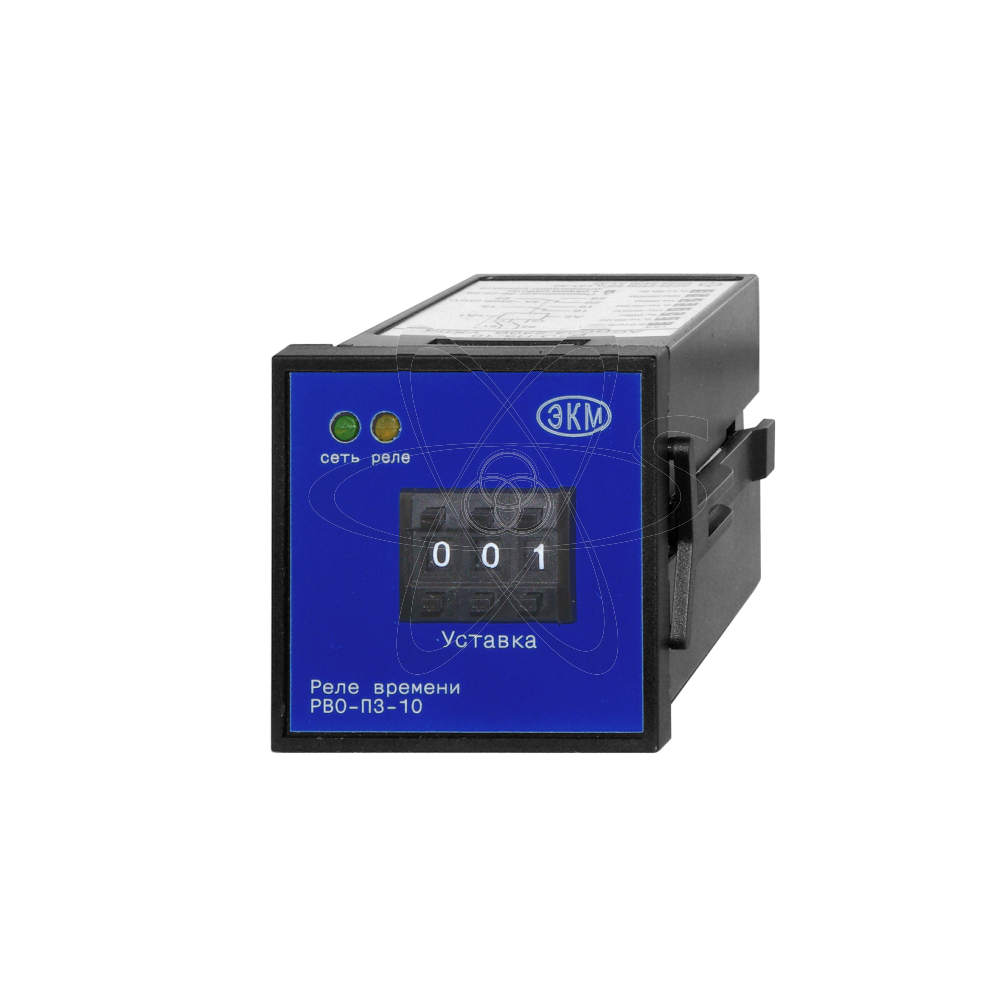

РВО-П3-10 (далее-реле) реле времени предназначено для коммутации электрических цепей с предварительно установленными выдержками времени и определённым алгоритмом работы. Реле предназначено для работы в системах автоматики, как комплектующее изделие. РВО-П3-10 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Реле выпускается в щитовом исполнении и монтируется в щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: три переключателя «Уставка» для установки выдержки времени (t), зелёный светодиод включения напряжения питания «Сеть», жёлтый светодиод срабатывания встроенного исполнительного реле. С тыльной стороны расположен DIP - переключатель «Функция/Множитель» для выбора диаграммы работы и установки диапазона времени. Для монтажа реле в щит необходимо вырезать окно размером 44х44мм. Крепление производится накладными фиксаторами. При установке нескольких реле рядом необходимо учитывать расстояния между окнами. Расстояние между двумя соседними установочными окнами должно быть не меньше 15мм. Установить корпус реле в окне и зафиксировать с помощью двух зажимов. Напряжение питания подаётся на клеммы «+А1» и «А2». Команды внешнего управления подаются на клеммы «Y1» и «Y2». Команда формируется замыканием сухого контакта «S» между клеммой «Y1» или «Y2» и клеммой «+А1».
РВО-П3-10 имеет 8 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» на множитель выбранного диапазона. Диапазон времени устанавливается с помощью DIP-переключателей 1, 2, 3. Диаграмма работы реле устанавливается DIP-переключателями 5, 6, 7 и 8.
