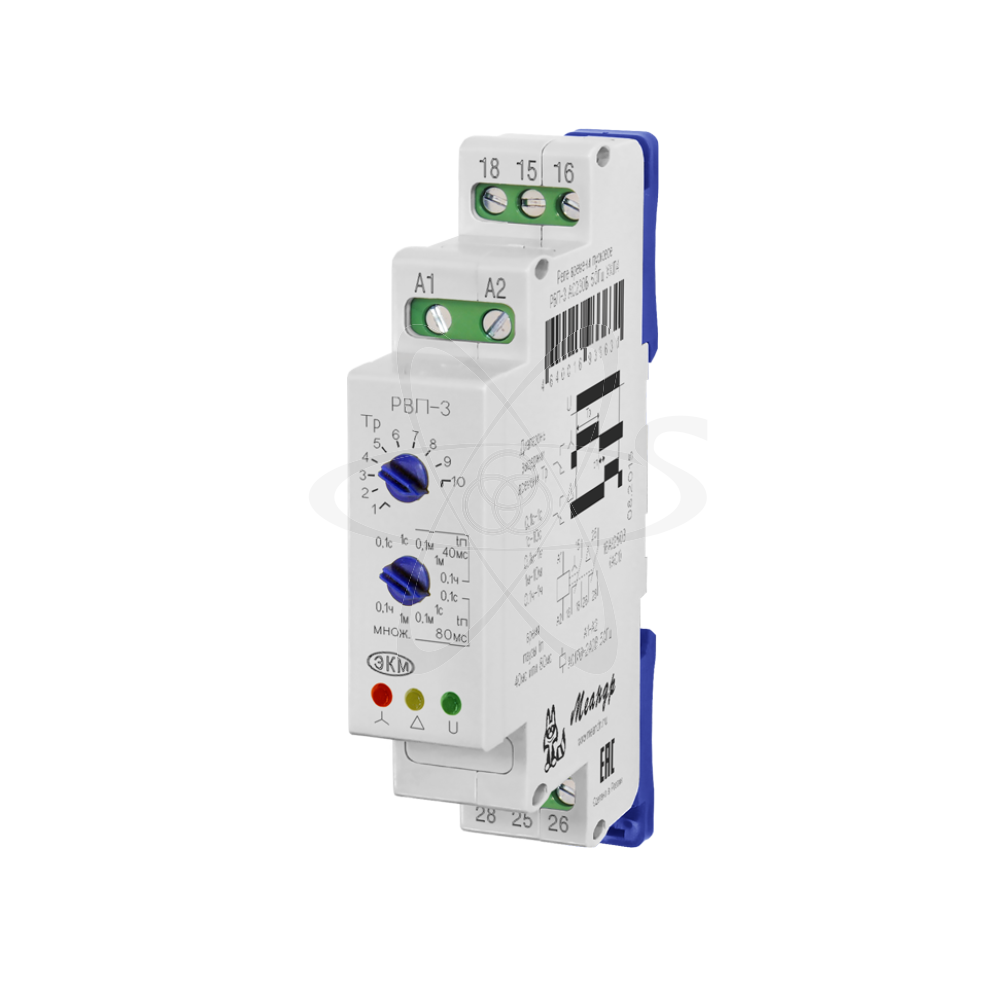

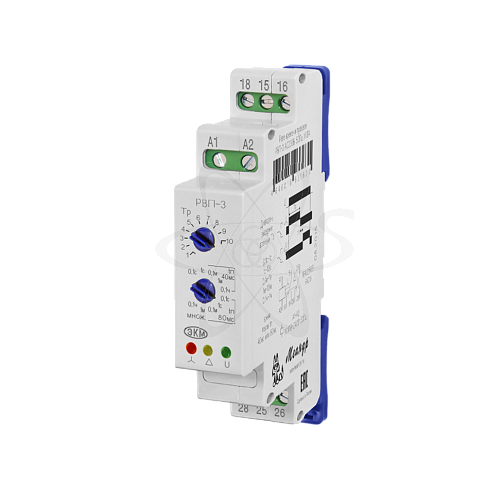

РВП-3 AC230В УХЛ4

В наличии 13 шт.

Розничная цена 2 656.97 руб

Купить
сейчас В КОРЗИНу

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 38505 , 41861 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени пусковое
Производитель: Меандр
Артикул: 4640016933631
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: готовности не более 0,15 сек
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<5%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -16А
Диапазон выдержек времени: 0,1-1 ч
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480
Напряжение питания: AC 230

описание

РВП-3 (далее-реле) реле времени пусковое предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: потенциометр «Тр» для установки выдержки времени в пределах выбранного диапазона,декадный переключатель «множитель» для установки временного диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК», зелёный светодиод включения напряжения питания «U», жёлтый светодиод состояния пускателей «ТРЕУГОЛЬНИК» и красный светодиод состояния пускателей «ЗВЕЗДА». Реле управляет питанием обмоток электромагнитных контакторов обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно. Для управления электродвигателем используется два электромагнитных контактора и реле. Контактор для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), контактор для работы по схеме «ТРЕУГОЛЬНИК» - на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается светодиод «U»), контакты 15-18 замыкаются , начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) контакты реле 25-28 замыкаются. Реле имеет 5 диапазонов выдержки времени. Временной диапазон задается при помощи декадного переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».
