РВП-3-1 AC400В УХЛ4

Розничная цена 2 656.97 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени пусковое
Производитель: Меандр
Артикул: 4640016936106
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: готовности не более 0,15 сек
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<5%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -16А
Время срабатывания: 0,04 сек
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480
Напряжение питания: 400 V AC

описание

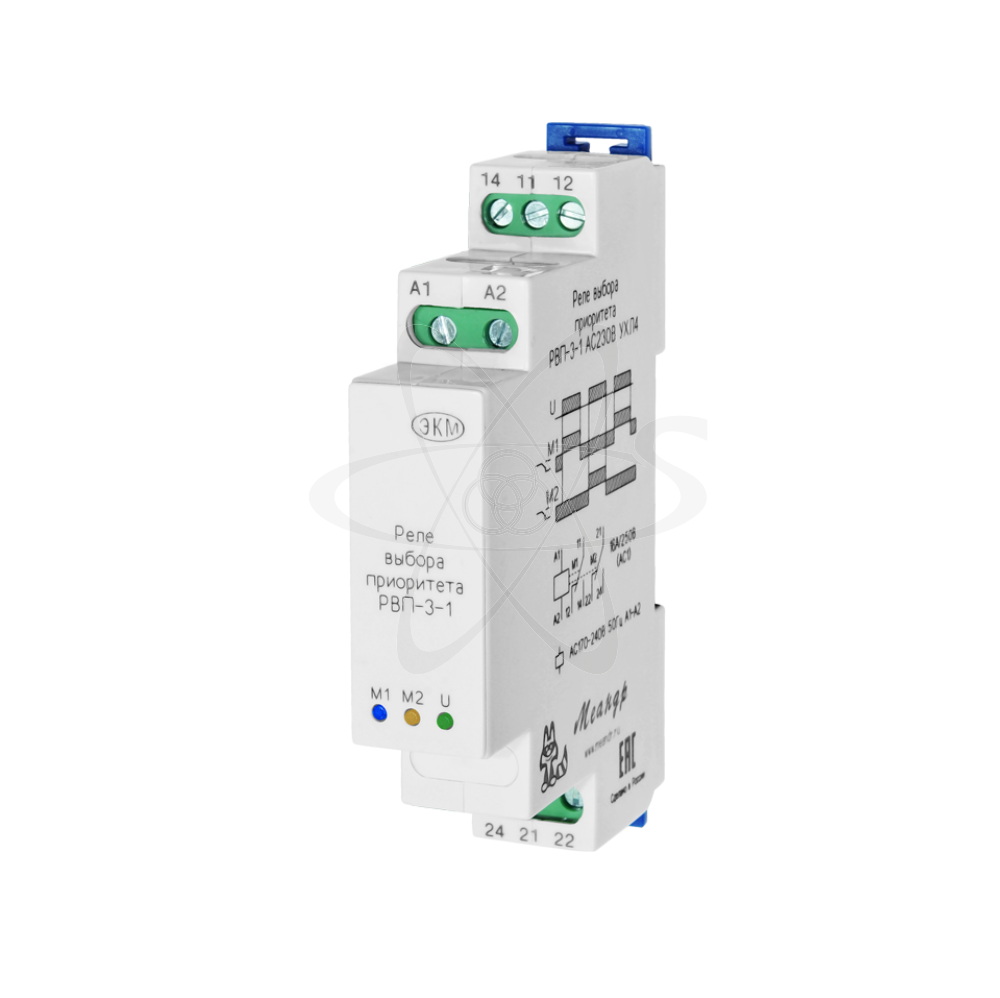

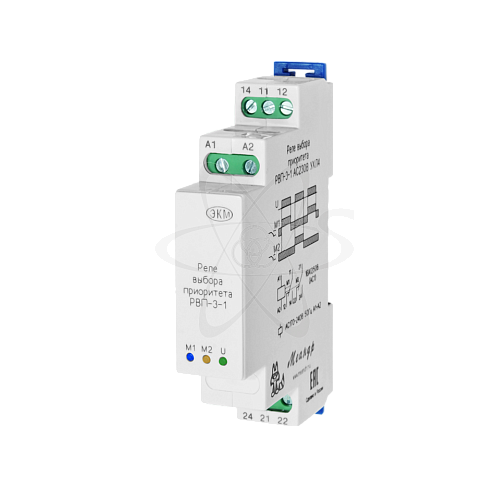

РВП-3-1 (далее-реле) реле выбора приоритета предназначено для обеспечения оптимизации работы (степени износа) двух агрегатов (например насосов, в т.ч. КНС, компрессоров, генераторов и пр.) - основного и резервного. Применяется взамен импортных реле,таких как: LVM P05, LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (SCHNEIDER ELECTRIC) и др. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж РВП-3-1 осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: синий светодиод «М1» - включения первого агрегата, жёлтый светодиод «М2» - включения второго агрегата, зелёный светодиод включения напряжения питания «U». При подаче питания на клеммы А1-А2 контакты 11-14 замыкаются , загорается светодиод «М1», включается агрегат 1. При снятии питания контакты 11-12 замыкаются , гаснет светодиод «М1», отключается агрегат 1. При следующей подаче питания на клеммы А1-А2 контакты 21-24 замыкаются , загорается светодиод «М2», включается агрегат 2. При снятии питания контакты 21-22 замыкаются, гаснет светодиод «М2», отключается агрегат 2. При следующей подаче питания на клеммы А1-А2 цикл повторяется. Т.е., подавая и снимая напряжение питания реле производится переключение основного агрегата на резервный и обратно. Питание реле подаётся на клеммы «А1» и «А2». При питании реле постоянным током «+Uпит» всегда подключается к лемме «А1», «-Uпит» подключается к лемме «А2».
