Реле времени МЕАНДР

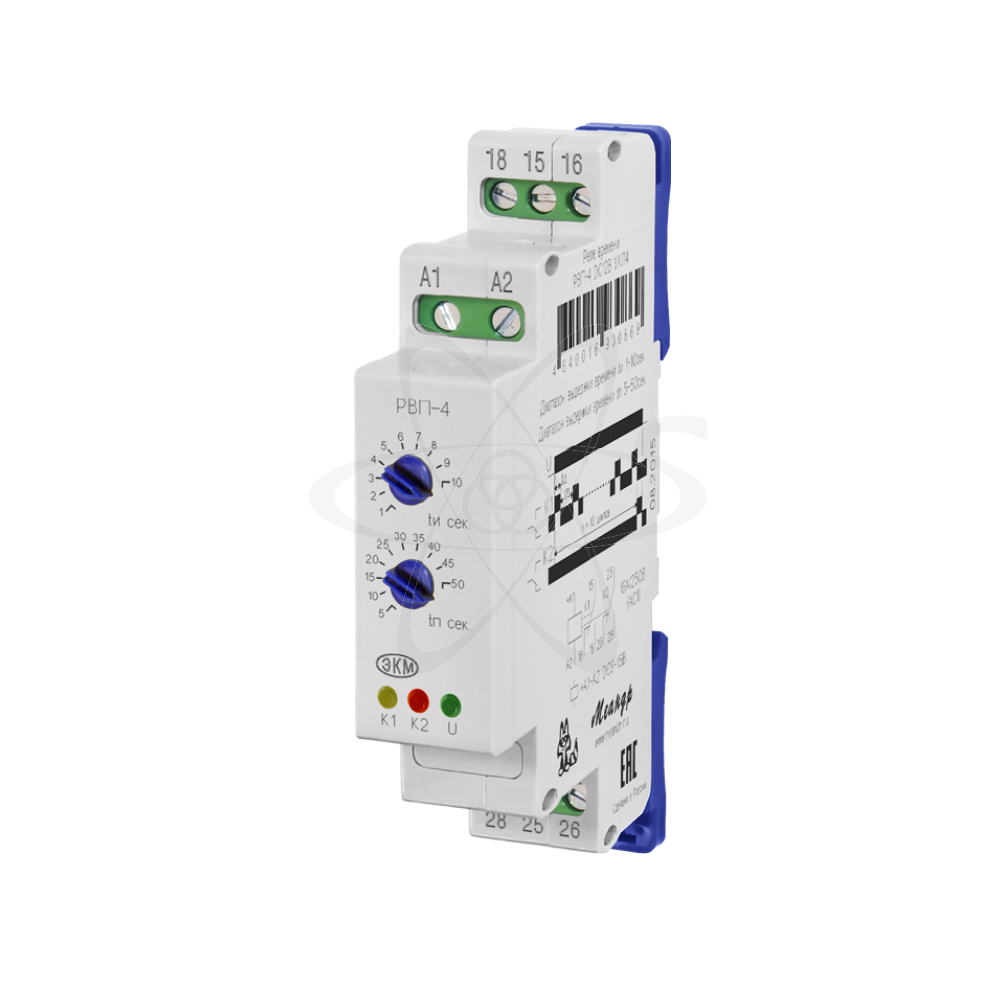

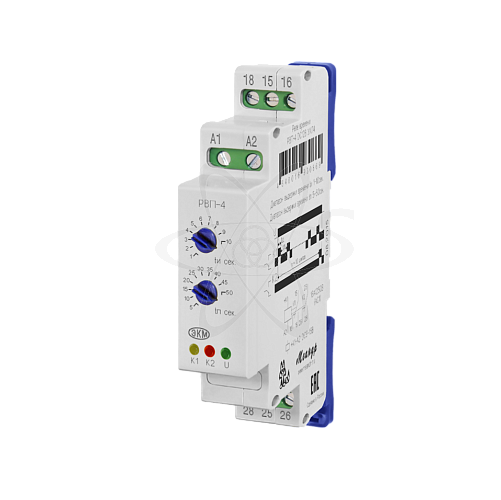

- РВП-4 AC230В УХЛ4
РВП-4 AC230В УХЛ4
РВП-4 AC230В УХЛ4
Розничная цена
2 480.02 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
39593 , 41861 , 38505 , 38359
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле времени пусковое
- Производитель:
Меандр
- Артикул:
4640016938537
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–25 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
Не более 2 ВА
- Временные характеристики:
готовности не более 0,15 сек
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Отсчетов <2% : Уставки<5%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
1 переключающая группа (К1,К2)
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -16А
- Диапазон выдержек времени:
команды пауза (tп)- 5 - 50 сек/пуск (tп- 1...10сек
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
АС250В 50Гц (АС1)/DC30В (DC1) 4000/480
- Напряжение питания:
AC 230
описание
РВП-4 (далее-реле) пусковое реле времени предназначено для обеспечения пуска двигателя дизель (бензо) генератора и выдачи команды в случае сбоя запуска. Реле имеет два независимых релейных выхода К1 и К2. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж РВП-4 осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: потенциометр «tи» (для установки выдержки времени команды пуск), потенциометр «tп» (для установки выдержки времени между пусками), зелёный светодиод наличия напряжения питания «U», жёлтый светодиод выхода «К1» и красный светодиод выхода «К2». При подаче напряжения питания включается реле К1, замыкаются контакты 15-18, загорается жёлтый светодиод «К1», начинается отсчёт времени «tи». По окончании отсчета времени «tи» размыкаются контакты 15-18 реле, жёлтый светодиод «К1» гаснет, начинается отсчёт времени паузы «tп». По окончании времени паузы цикл повторяется. По завершению десятого отсчёта «tи» происходит включение реле К2, загорается красный светодиод «К2», замыкаются контакты 25-28 и остаются замкнутыми до снятия питания. При этом отсчёт циклов для реле К1 прекращается, замкнуты контакты 15-16, разомкнуты 15-18. Напряжение питания DC12В - подаётся на клеммы «+А1» и «А2».
РВП-4 AC230В УХЛ4:
заказ осуществляется по предоплате
