РВЦ-08 АСDC24-240В УХЛ2

Розничная цена 4 278.74 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 38505 , 41861 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени циклическое
Производитель: Меандр
Артикул: 4640016931019
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –40 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА

Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 2
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 7, 8, 9, 10
Диапазон выдержек времени: 0,1с-99,9 сек
Мощность коммутируемая: 2000/240
Напряжение питания: ACDC 24...240

описание

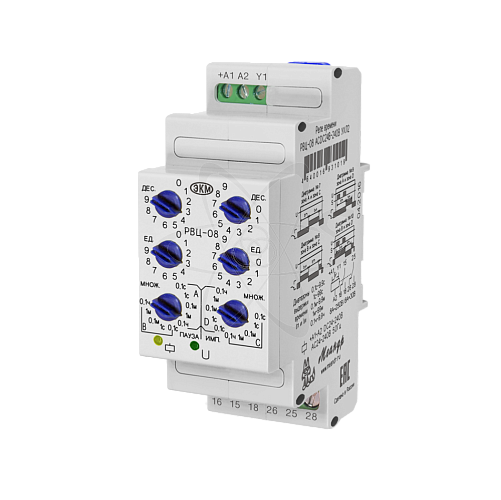

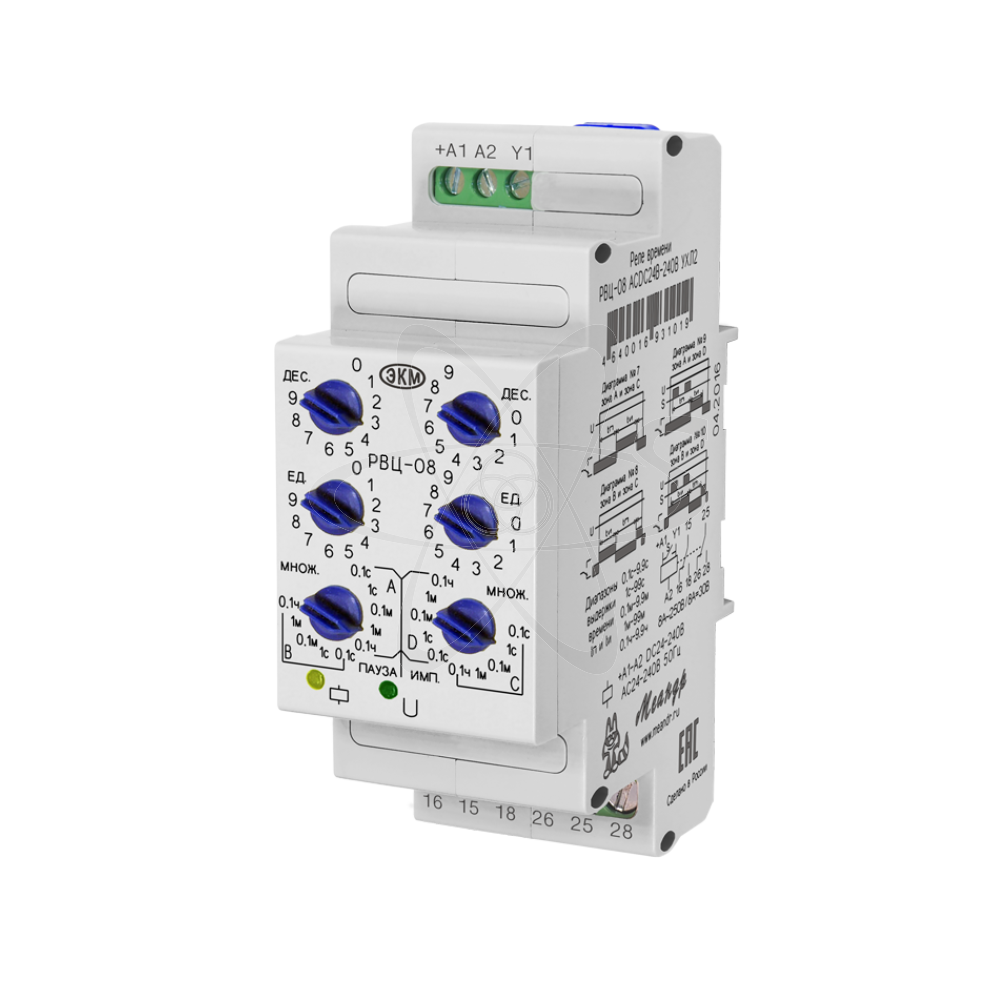

РВЦ-08 (далее-реле) циклическое реле времени предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). Реле используется в системах автоматики как комплектующее изделие.Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж РВЦ-08 осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели расположены: четыре декадных переключателя установки выдержки времени паузы tп и времени импульса tи (установка значений единиц 0-9 и десятков 0-9), декадный переключатель множитель паузы, декадный переключатель множитель импульса, зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса . Требуемая выдержка паузы «tп» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона - переключателе «множитель» паузы. Выдержка времени импульса «tи» определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки», на множитель выбранного диапазона на переключателе «множитель» импульса. Диаграмма работы реле определяется положением двух переключателей «множитель» паузы и «множитель» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «множитель» паузы зоны «А» и «В», у переключателя «множитель» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле. Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «С» - диаграмма №7. Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «C» - диаграмма №8. Переключатель «множитель» паузы в зоне «А», переключатель «множитель» импульса в зоне «D» - диаграмма №9. Переключатель «множитель» паузы в зоне «B», переключатель «множитель» импульса в зоне «D» - диаграмма №10.
