РВЦ-1М ACDC24В/АС230В УХЛ2

РВЦ-1М ACDC24В/АС230В УХЛ2

Розничная цена 3 812.40 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 41861 , 38505 , 38359
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле времени циклическое
  • Производитель: Меандр
  • Артикул: 4640016936915
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Диапазон температур,°С: –40 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Мощность потребления не более: ВА/Вт: Не более 2 ВА
  • Временные характеристики: возд.упр.сигнала - 0,05 сек
  • Коммутационная способность: 10 млн.циклов.
  • Погрешность: Отсчетов <2% : Уставки<10%
  • Электрическая износостойкость, не менее: 100000 циклов
  • Количество и тип контактов: 1 переключающая группа
  • Климатическое исполнение: УХЛ 2
  • Режим работы: Круглосуточный
  • Максимальный ток А: коммутируемый -5А
  • Диаграмма работы: 7, 8, 9, 10
  • Диапазон выдержек времени: 0,1с-30 ч
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: 1250/150
  • Напряжение питания: ACDC 24...230

описание

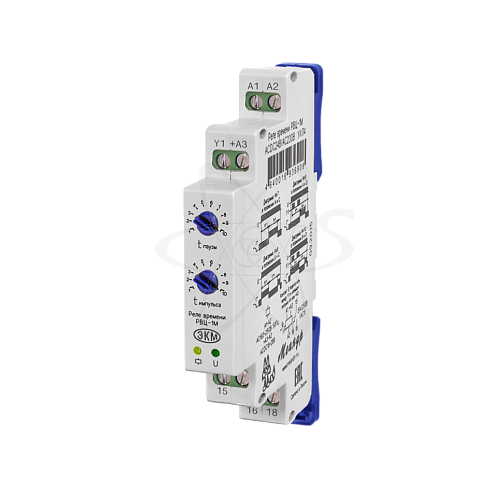

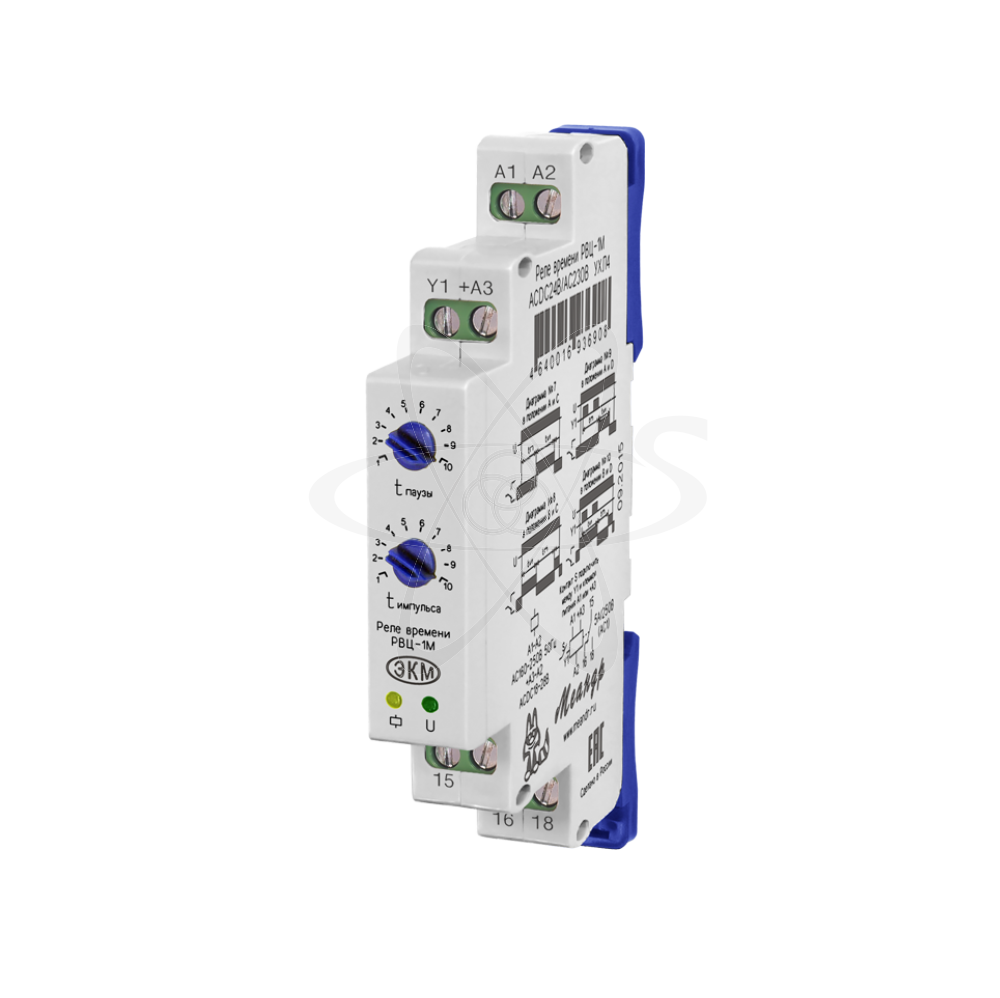

РВЦ-1М (далее-реле) циклическое реле времени  предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса). Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж реле осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки РВЦ-1М на монтажную панель замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: декадный переключатель установки выдержки времени паузы «tпаузы», декадный переключатель установки выдержки времени импульса «tимпульса», жёлтый светодиод срабатывания встроенного реле, зелёный светодиод включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели). Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) устанавливается поворотным переключателем «tпаузы» в пересчёте на временной диапазон выбранный DIP- переключателем.  Требуемая выдержка импульса (tи) устанавливается поворотным переключателем «tимпульса» в пересчёте на временной диапазон выбранный DIP-переключателем. Диаграмма работы реле устанавливается с помощью DIP-переключателя.
