Реле времени МЕАНДР
- РВЦ-1М ACDC24В/АС230В УХЛ4

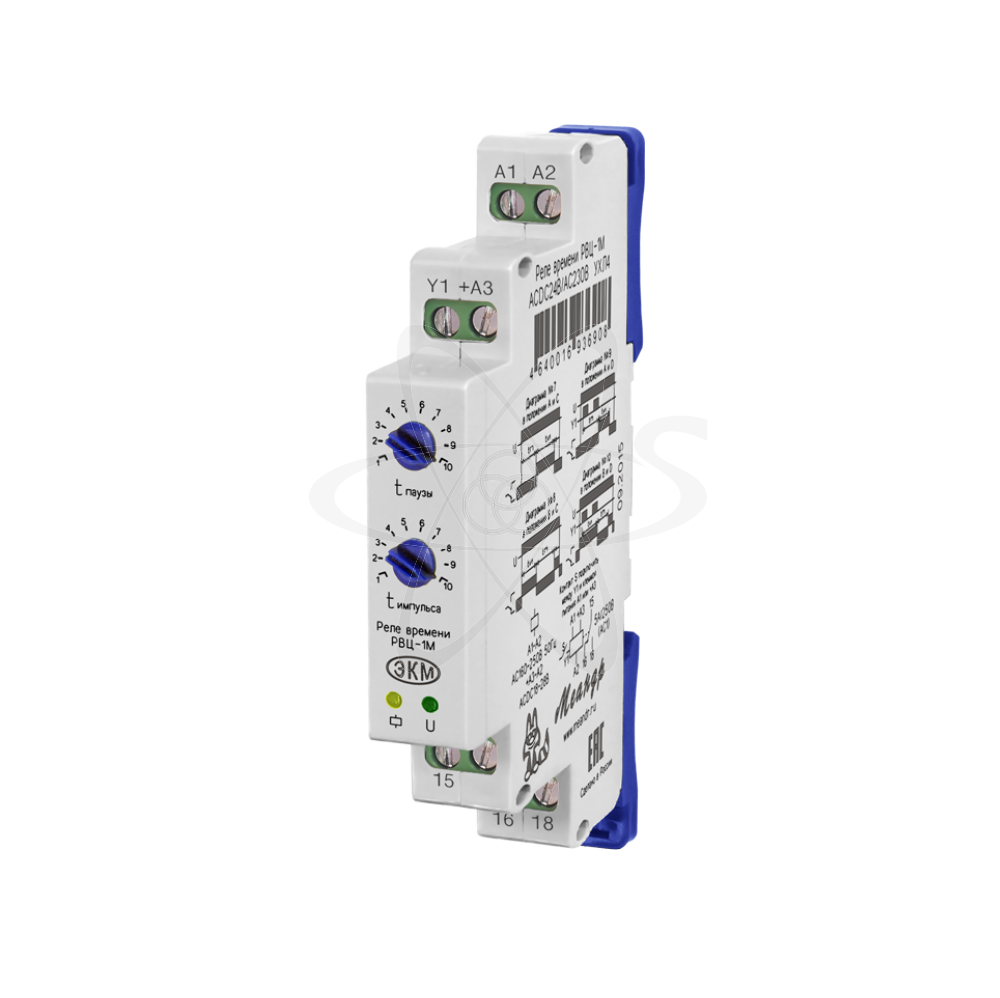

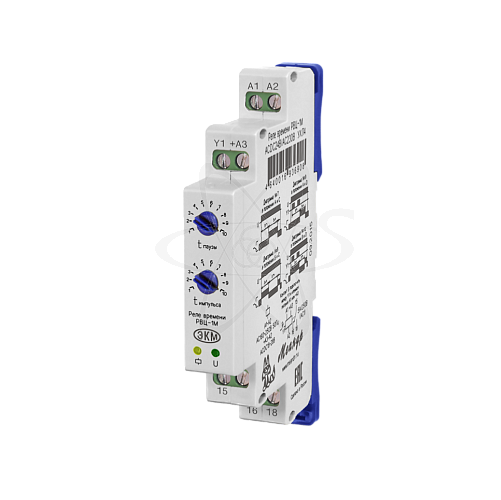

РВЦ-1М ACDC24В/АС230В УХЛ4
РВЦ-1М ACDC24В/АС230В УХЛ4
В наличии 48 шт.
Розничная цена
2 763.60 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38359 , 38505 , 41861 , 39593
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле времени циклическое
- Производитель:
Меандр
- Артикул:
4640016936908
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–25 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
Не более 2 ВА
- Временные характеристики:
возд.упр.сигнала - 0,05 сек
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Отсчетов <2% : Уставки<10%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
1 переключающая группа
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -5А
- Диаграмма работы:
7, 8, 9, 10
- Диапазон выдержек времени:
0,1с-30 ч
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
1250/150
- Напряжение питания:
ACDC 24...230
описание
РВЦ-1М (далее-реле) циклическое реле времени предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса). Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж реле осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки РВЦ-1М на монтажную панель замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: декадный переключатель установки выдержки времени паузы «tпаузы», декадный переключатель установки выдержки времени импульса «tимпульса», жёлтый светодиод срабатывания встроенного реле, зелёный светодиод включения напряжения питания «U». На боковой поверхности расположен DIP-переключатель для выбора диапазона времени паузы (1, 2, 3 переключатели), диапазона времени импульса (4, 5, 6 переключатели) и диаграммы работы (7, 8 переключатели). Реле имеет 8 поддиапазонов выдержки времени паузы и 8 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) устанавливается поворотным переключателем «tпаузы» в пересчёте на временной диапазон выбранный DIP- переключателем. Требуемая выдержка импульса (tи) устанавливается поворотным переключателем «tимпульса» в пересчёте на временной диапазон выбранный DIP-переключателем. Диаграмма работы реле устанавливается с помощью DIP-переключателя.
РВЦ-1М ACDC24В/АС230В УХЛ4:
заказ осуществляется по предоплате
