РВЦ-П2-10 ACDC24-240В УХЛ4

описание

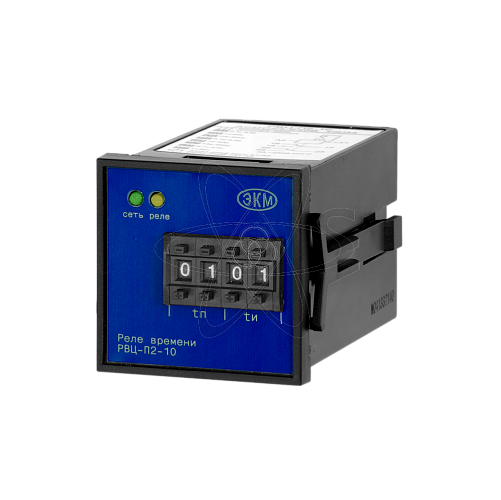

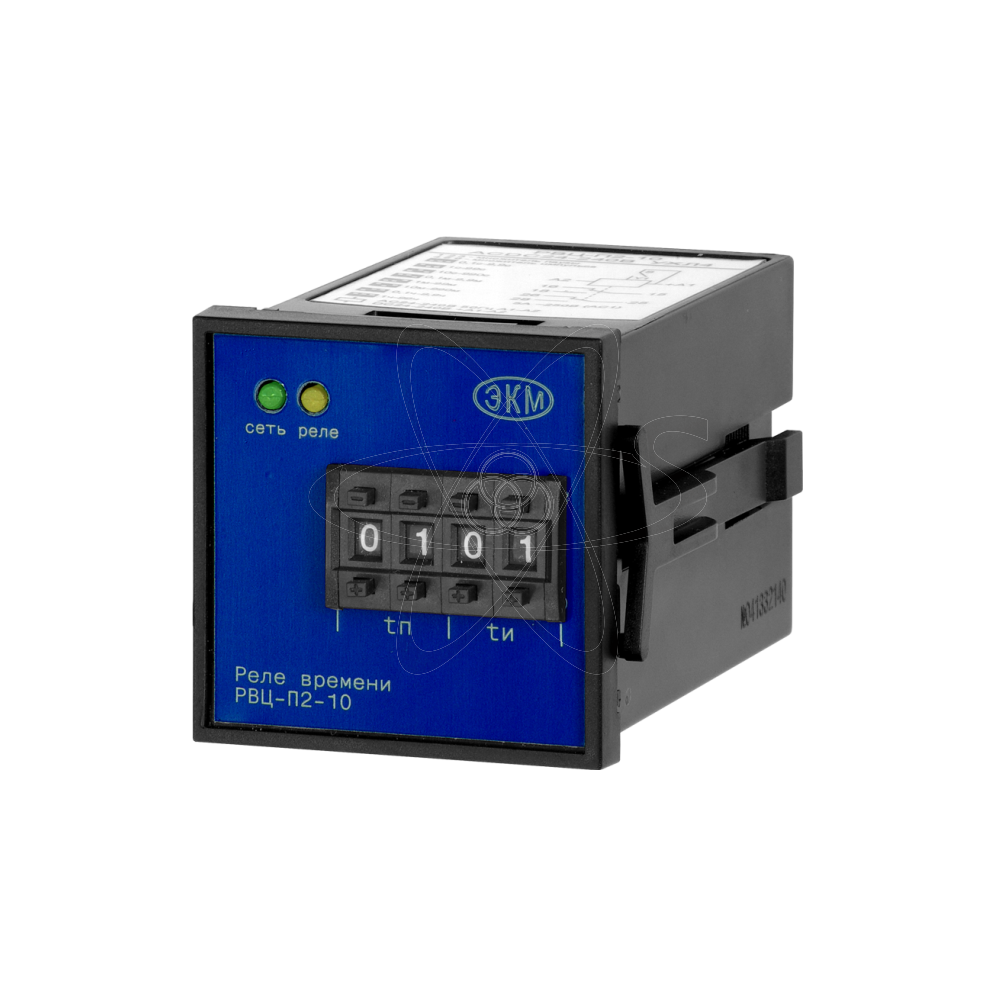

РВЦ-П2-10 (далее-реле) циклическое реле времени  предназначено для коммутации электрических цепей в циклическом режиме с предварительно установленными выдержками времени (паузы и импульса). РРеле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Реле имеет щитовое исполнение и монтируется в щит. Крепление производится с помощью съёмных зажимов. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: два  переключателя установки выдержки времени паузы tп(установка значений единиц 0-9 и десятков 0-9), два переключателя установки выдержки времени импульса tи(установка значений единиц (0-9 и десятков 0-9), зелёный светодиод включения напряжения питания «сеть», жёлтый светодиод срабатывания встроенного исполнительного реле «реле». На задней стенке расположен блок из восьми DIP - переключатель «Функция/Множитель» для выбора диаграммы работы и установки диапазона времени. Реле имеет 8 диапазонов выдержки времени паузы и 8 диапазонов выдержки времени импульса. Выдержка времени «tп» определяется умножением значения, установленного на переключателях «единицы» и «десятки» паузы, на множитель выбранного диапазона (переключатели 1, 2, 3 - множитель паузы). Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «единицы» и «десятки» импульса, на множитель выбранного диапазона (переключатели 4, 5, 6 - множитель импульса).  Диаграмма работы реле определяется положением переключателей 7 и 8. В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
