- РВЦ-П2-22 ACDC24В/АС230В УХЛ4

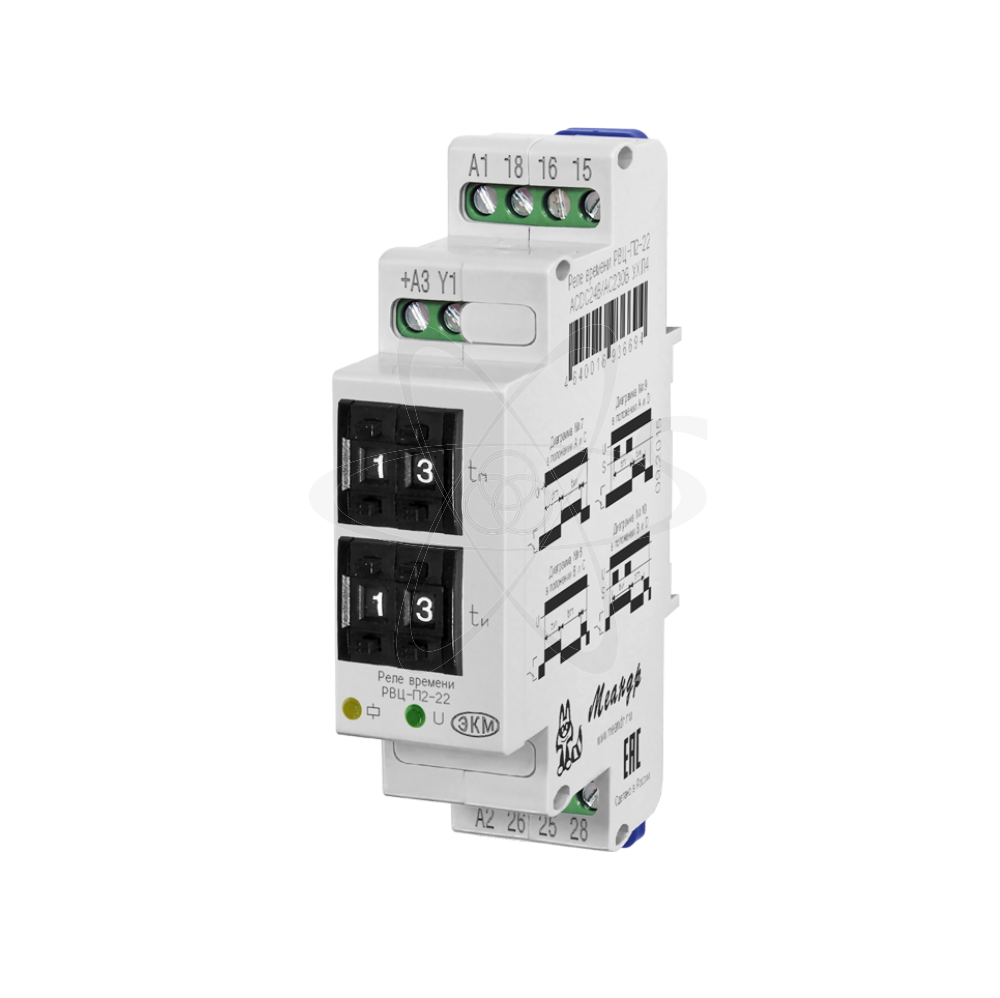

РВЦ-П2-22 ACDC24В/АС230В УХЛ4
РВЦ-П2-22 ACDC24В/АС230В УХЛ4
В наличии 9 шт.
Розничная цена
4 146.00 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38359 , 38505 , 41861 , 39593
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле времени циклическое
- Производитель:
Меандр
- Артикул:
4640016936694
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–10 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
Не более 2 ВА
- Временные характеристики:
возд.упр.сигнала - 0,05 сек
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Отсчетов <2%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Непрерывный
- Максимальный ток А:
коммутируемый -5А
- Диаграмма работы:
7, 8, 9, 10
- Диапазон выдержек времени:
0,1с-99,9 ч
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
1250/150
- Напряжение питания:
ACDC 24...230
описание
РВЦ-П2-22 (далее-реле) циклическое реле времени предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса). РРеле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж реле осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или намонтажную панель. Для установки реле на ровную поверхность замки необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: переключателя установки выдержки времени паузы tп(установка значений десятков 0-9 и единиц 0-9), переключатель установки выдержки времени импульса tи(установка значений десятков 0-9 и единиц 0-9), зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного реле «». На боковой поверхности расположены два DIP-переключателя для выбора диапазонов времени паузы tп и времени импульса tи (переключатели 1-3) и диаграммы работы (переключатели 4). Реле имеет 8 диапазонов выдержки времени паузы и 8 диапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» паузы, на множитель выбранного диапазона на DIP-переключателе выбора времени паузы. Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «десятки» и «единицы» импульса, на множитель выбранного диапазона на DIP-переключателе выбора времени импульса. Диаграмма работы реле определяется положением «4» DIP-переключателей паузы и импульса. Каждый из переключателей имеет две зоны установки. У DIP-переключателя паузы зоны «А» и «В», у DIP-переключателя импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырёх диаграмм работы реле.
РВЦ-П2-22 ACDC24В/АС230В УХЛ4:
заказ осуществляется по предоплате
