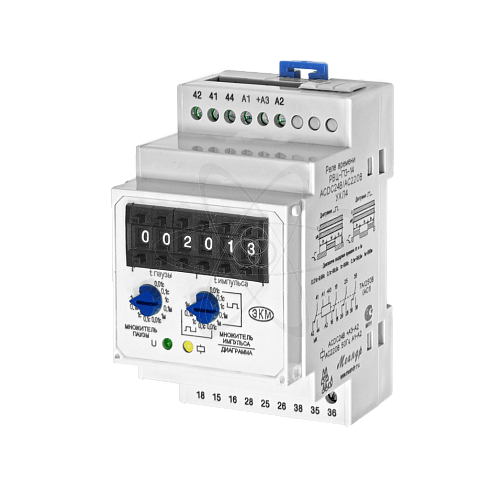

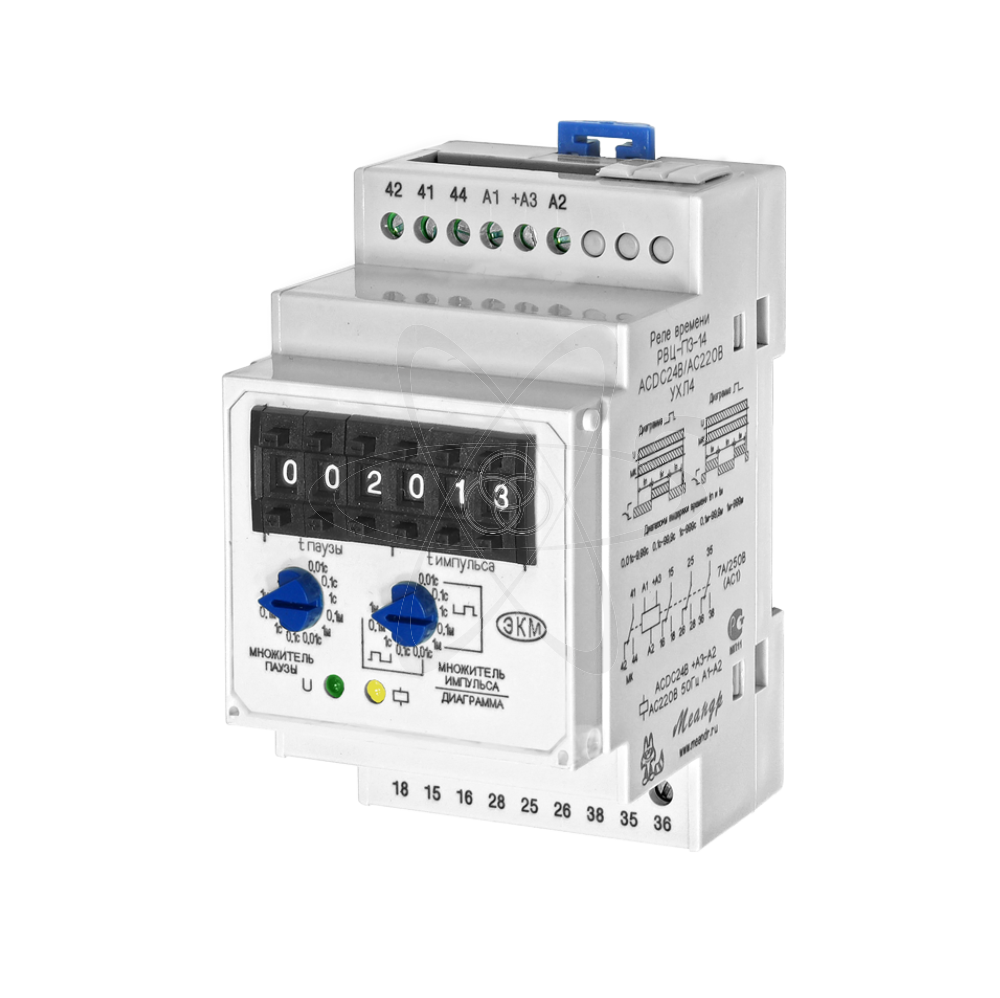

РВЦ-П3-14 ACDC24B/AC230B УХЛ4
РВЦ-П3-14 ACDC24B/AC230B УХЛ4
Розничная цена
3 622.08 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
39593 , 41861 , 38505 , 38359
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле времени циклическое
- Производитель:
Меандр
- Артикул:
4640016933709
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–25 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Временные характеристики:
готовности не более 0,15 сек
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
Отсчетов <5%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
3 переключающие группы + МК
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -7А
- Диапазон выдержек времени:
0,1с-999 мин
- Максимальное коммутируемое напряжение:
400
- Напряжение питания:
ACDC 24...230
описание
РВЦ-П3-14 (далее рел ) реле времени предназначено для коммутации электрических цепей в циклическом режиме работы после отработки предварительно установленных выдержек времени («паузы» и «импульса»). Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены шесть переключателей для установки выдержки времени («tп» и «tи» ), поворотные переключатели «МНОЖИТЕЛЬ-ПАУЗЫ» и «МНОЖИТЕЛЬ-ИМПУЛЬСА / ДИАГРАММА» для выбора диаграммы работы и временных поддиапазонов, зелёный светодиод включения напряжения питания «U», жёлтый светодиод «» срабатывания встроенного исполнительного реле. Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. РВЦ-П3-14 устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается. Реле имеет 5 диапазонов выдержки времени паузы и 5 диапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» паузы, на множитель выбранного диапазона на переключателе «множитель паузы». Временная выдержка tи определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» импульса, на множитель выбранного диапазона на переключателе «множитель импульса». Диаграмма работы реле определяется с помощью переключателя «множитель импульса/диаграмма» который имеет две зоны установки старт с паузы и старт с импульса. Напряжение питания АСDC24В подаётся на клеммы «+А3» и «А2», а напряжение АС230В - на клеммы «А1» и «А2». В обесточенном состоянии контакты 15-16, 25-26 и 35-36 замкнуты. После подачи напряжения питания загорается зелёный светодиод «U», реле начинает отрабатывать выбранную диаграмму. При включении исполнительного реле загорается жёлтый светодиод при этом размыкаются контакты 15-16, 25-26 и 35-36, а контакты 15-18, 25-28 и 35-38 замыкаются. Реле имеет один переключающий контакт мгновенного действия - МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле.
РВЦ-П3-14 ACDC24B/AC230B УХЛ4:
заказ осуществляется по предоплате
