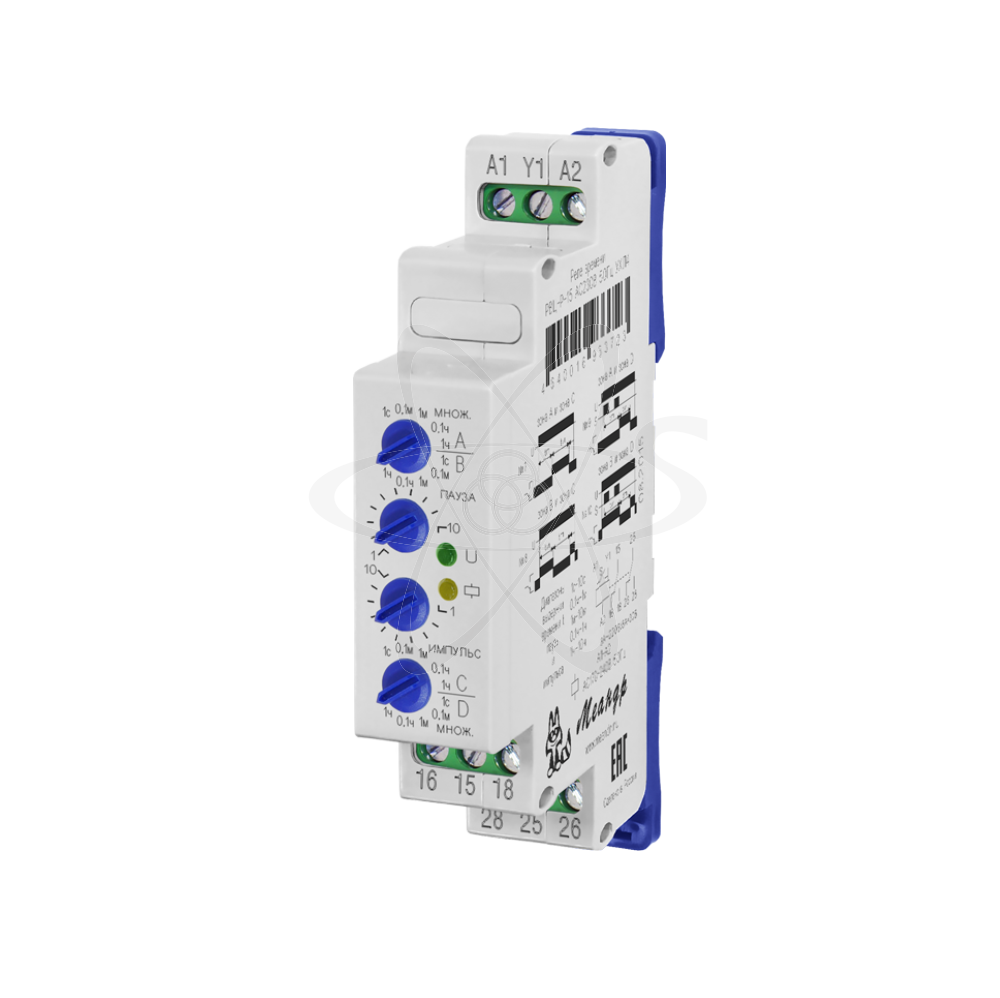

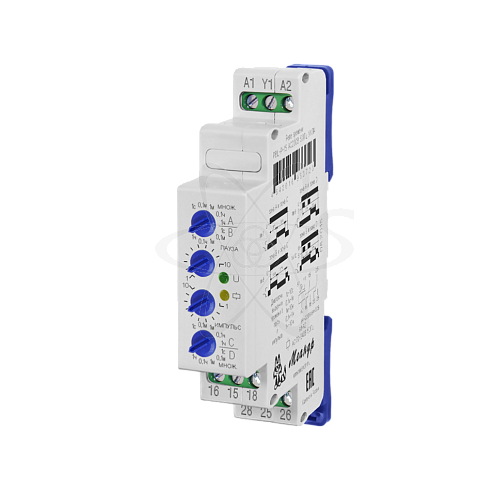

РВЦ-Р-15 DC24В УХЛ4

Розничная цена 3 622.08 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле времени циклическое
Производитель: Меандр
Артикул: 4640016936311
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)

Временные характеристики: возд.упр.сигнала - 0,05 сек
Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 7, 8, 9, 10
Диапазон выдержек времени: 1-10с-10 ч
Максимальное коммутируемое напряжение: 400

Напряжение питания: DC 24

описание

РВЦ-Р-15 (далее-реле) циклическое реле времени предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса). Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: потенциометр плавной установки выдержки времени паузы «ПАУЗА» (диапазон значений 1-10), потенциометр плавной установки выдержки времени импульса «ИМПУЛЬС» (диапазон значений 1-10), поворотный переключатель «МНОЖ.» для паузы, поворотный переключатель «МНОЖ.» для импульса, зелѐный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) определяется путѐм умножения числового значения, установленного на шкале потенциометра «ПАУЗА», на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Требуемая выдержка импульса (tи) определяется путѐм умножения числового значения, установленного на шкале потенциометра «ИМПУЛЬС», на множитель выбранного диапазона на переключателе «множитель» импульса. Диаграмма работы реле определяется с помощью двух переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле. Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «С» - диаграмма 7. Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «C» - диаграмма 8. Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 9. Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 10.
