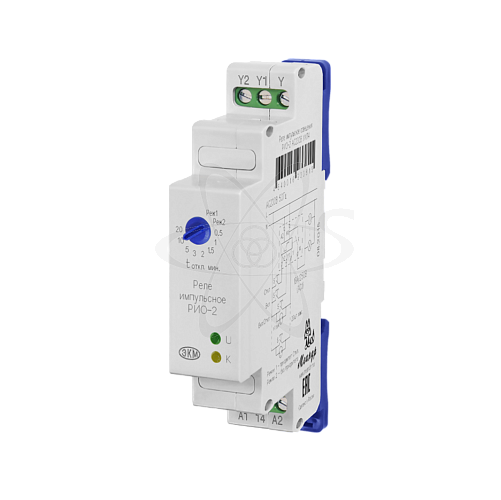

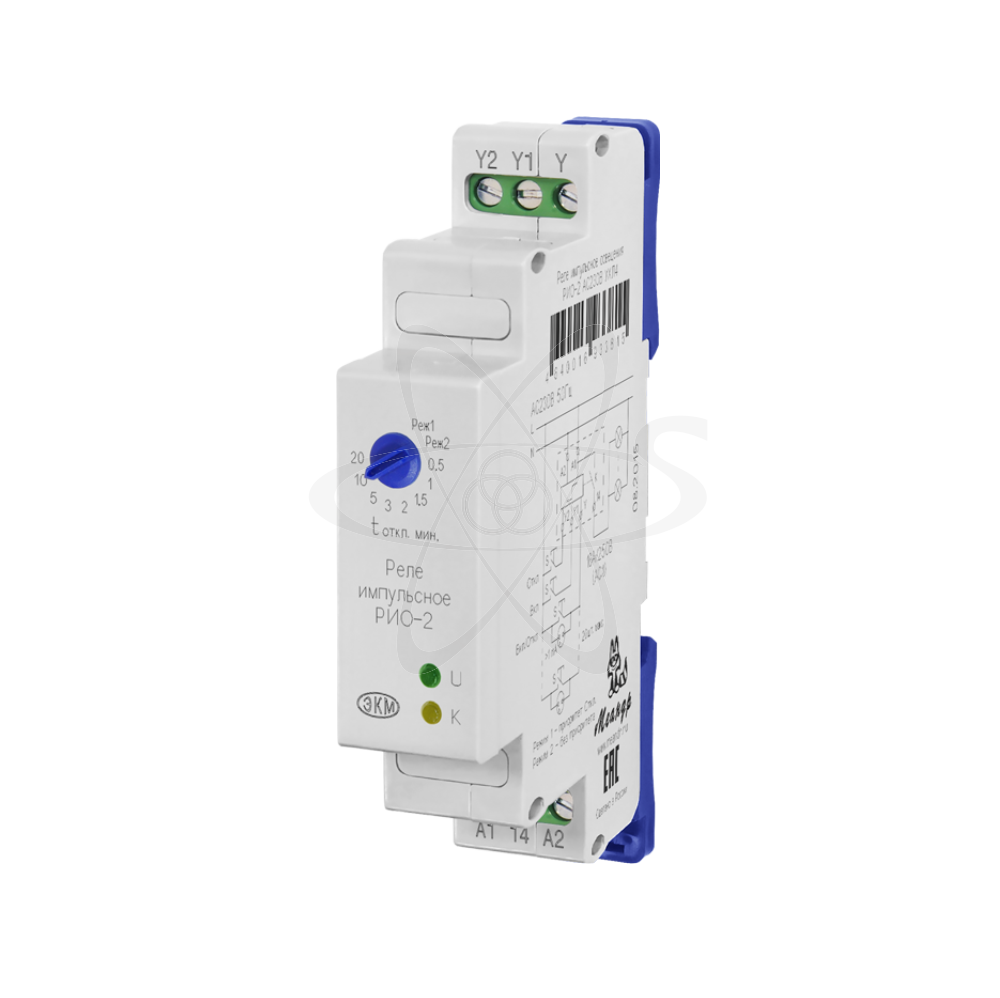

РИО-2 АС230В УХЛ4

Розничная цена 2 010.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Импульсное реле
Производитель: Меандр
Артикул: 4640016933815
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Диапазон температур,°С: –25 ÷ +55

Относительная влажность воздуха: до 80 (при 25°С)
Коммутационная способность: 10 млн.циклов.
Электрическая износостойкость, не менее: 100000 циклов
Время включения/выключения: по любому вх.- не ограничен
Количество и тип контактов: 1 замыкающая группа
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -16А
Задержка на включение / выключение: срабатывания реле - не более 0,25 сек
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480

Напряжение питания: AC 230

описание

РИО-2 (далее-реле) реле импульсное освещения предназначено для дистанционного управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют централизованно выключать или включать свет во всем доме, в зависимости от установленного режима работы организовывать различные схемы управления освещением. Использование блока диодов МД-3 позволяет формировать многоуровневые схемы управления освещением. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель пружины замков необходимо раздвинуть. Клемная конструкция обеспечивает зажим проводов сечением до 2,5мм2. На передней панели расположен поворотный переключатель режимов и установки времени отключения освещения для режима автоматического таймера, а так же светодиодр наличия сетевого напряжения «U» и светодиод состояния контактов исполнительного реле «К». РИО-2 не требует оперативного питания. Питание осуществляется от сети освещения. Особенностью реле является использование технологии синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Размыкание и замыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Реле имеет три входа управления имеющие различные назначения в зависимости от установленного режима работы. Датчик движения подключается к контакту Y1. Режим 1 - режим импульсного реле. При поступлении команды управления на вход «Y1»(Вкл.) замыкаются контакты А1-14 . При поступлении команды управления на вход «Y2»(Откл.) размыкаются контакты А1-14 . При поступлении команды управления на вход «Y»(Вкл./Откл.) состояние контактов А1-14 меняется на противоположное. Светодиод «U» - наличие линейного напряжения. Светодиод «К» – показывает состояние контактов реле, светодиод включён контакты замкнуты. Работа в режиме импульсного реле позволяет производить управление группами осветительных приборов по двум проводам при построении систем освещения для одной или нескольких групп осветительных приборов.Также возможна работа с датчиком движения (включение по датчику , выключение по кнопке или по времени *). Режим 2 - режим 3-х перекрёстных переключателей. Управление исполнительным реле осуществляется по каждому входу имитируя работу трёх переключателей с фиксированным положением контактов в состоянии «вкл» или «откл». Режим перекрёстных переключателей позволяет управлять освещением любым из трёх переключателей, расположенными в различных местах помещения, в независимости от положения в котором находится каждый переключатель. Режим 3 - режим автоматического таймера. Режим предназначен для автоматического отключения освещения по отсчёту времени установленного пользователем. Отключение производится автоматически по истечении времени задержки. Если до истечения времени задержки поступает сигнал управления на включение, время сбрасывается и цикл повторяется. Режим работы реле выбирается положением указателя переключателя на лицевой панели.
