РСИ-П4-10 АСDC24-240В УХЛ4
РСИ-П4-10 АСDC24-240В УХЛ4
Розничная цена
4 158.00 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
41861 , 39593 , 38359
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Счетчик импульсов
- Производитель:
Меандр
- Артикул:
4640016932962
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Диапазон температур,°С:
–10 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Временные характеристики:
готовности не более 0,15 сек
- Коммутационная способность:
10 млн.циклов.
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -5А
- Максимальное коммутируемое напряжение:
250
- Мощность коммутируемая:
1250/150
- Напряжение питания:
ACDC 24...240
описание

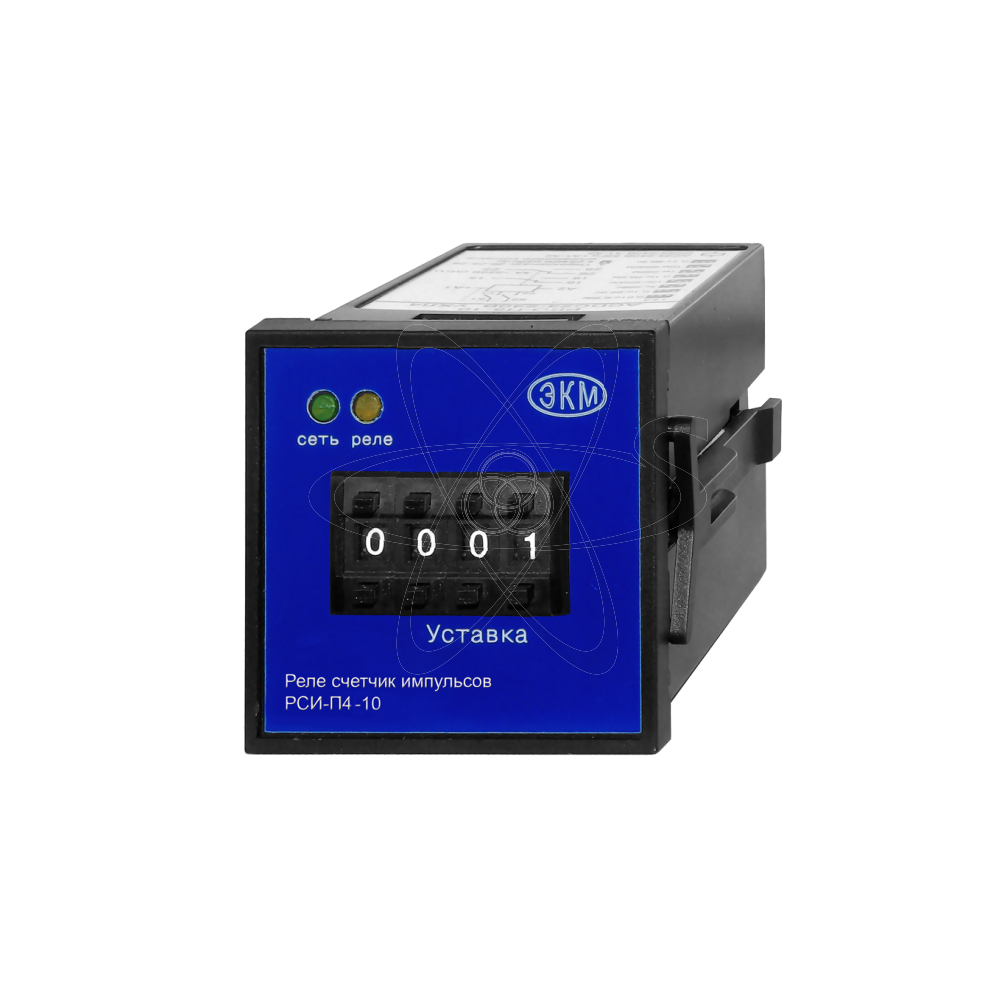

РСИ-П4-10 (далее-реле) реле-счётчик импульсов предназначено для подсчёта количества импульсов от внешних устройств и управления исполнительными устройствами через контакты встроенного исполнительного реле. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Реле имеет щитовое исполнение и монтируется на щит. Монтаж производится с помощью съёмных винтовых зажимов. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположен четырёхдекадный переключатель «Уставка» для установки заданного количества импульсов (N), поступающих на вход «Y1», светодиод включения напряжения питания «сеть», светодиод срабатывания встроенного электромагнитного реле «реле». На тыльной части расположены клеммы для подключения реле и четыре DIP-переключателя для выбора диаграммы работы и значения времени, на которое будет отключено или включено встроенное исполнительное реле. РСИ-П4-10 имеет 8 значений выдержки времени, которые выбираются с помощью DIP-переключателей 1, 2, 3. Диаграммы работы выбирается при помощи DIP-переключателя 4. Когда реле включено контакты 15 -18 и 25 -28 замкнуты и горит жёлтый светодиод «реле», когда выключено - контакты 15 -16 и 25 -26 замкнуты , жёлтый светодиод «реле» не горит. Обнуление сосчитанного количества импульсов (N) или установка реле в исходное состояние во время отсчёта установленной выдержки времени осуществляется при помощи команды «Сброс». По заднему фронту команды «Сброс» счёт импульсов заново возобновляется. Во время действия команды «Сброс» счётный вход заблокирован. Команда «Сброс» подаётся на вход «Y2». Также имеется возможность изменение уставки во время подсчёта импульсов. При изменении уставки в меньшую сторону и, если сосчитанное количество импульсов оказывается больше значения новой уставки, реле переключается на установленное время «t» согласно выбранной диаграмме работы и вернётся в исходное состояние, при этом счётчик обнулится. В иных случаях подсчёт импульсов будет продолжен до установленного нового значения. Напряжение питания DC24-240В подаётся на клеммы «+А3» и «А2», напряжение АС24-240В - на клеммы «А1» и «А2». Сигналы внешнего сброса и входных импульсов можно сформировать путём замыкания и размыкания клемм «Y1» - «А1» - (счёт), «Y2» - «А1» - (сброс).
Минимальная длительность импульсов - 0,05 мс
РСИ-П4-10 АСDC24-240В УХЛ4:
заказ осуществляется по предоплате
