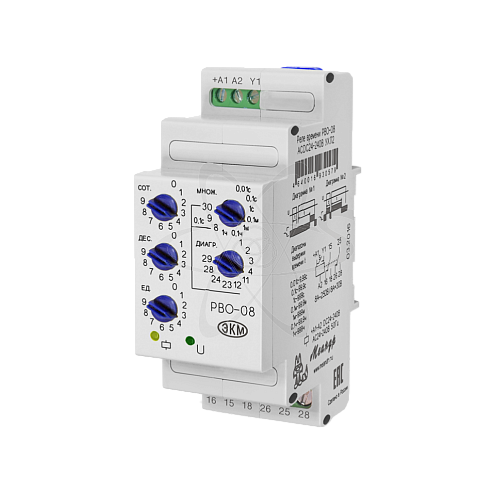

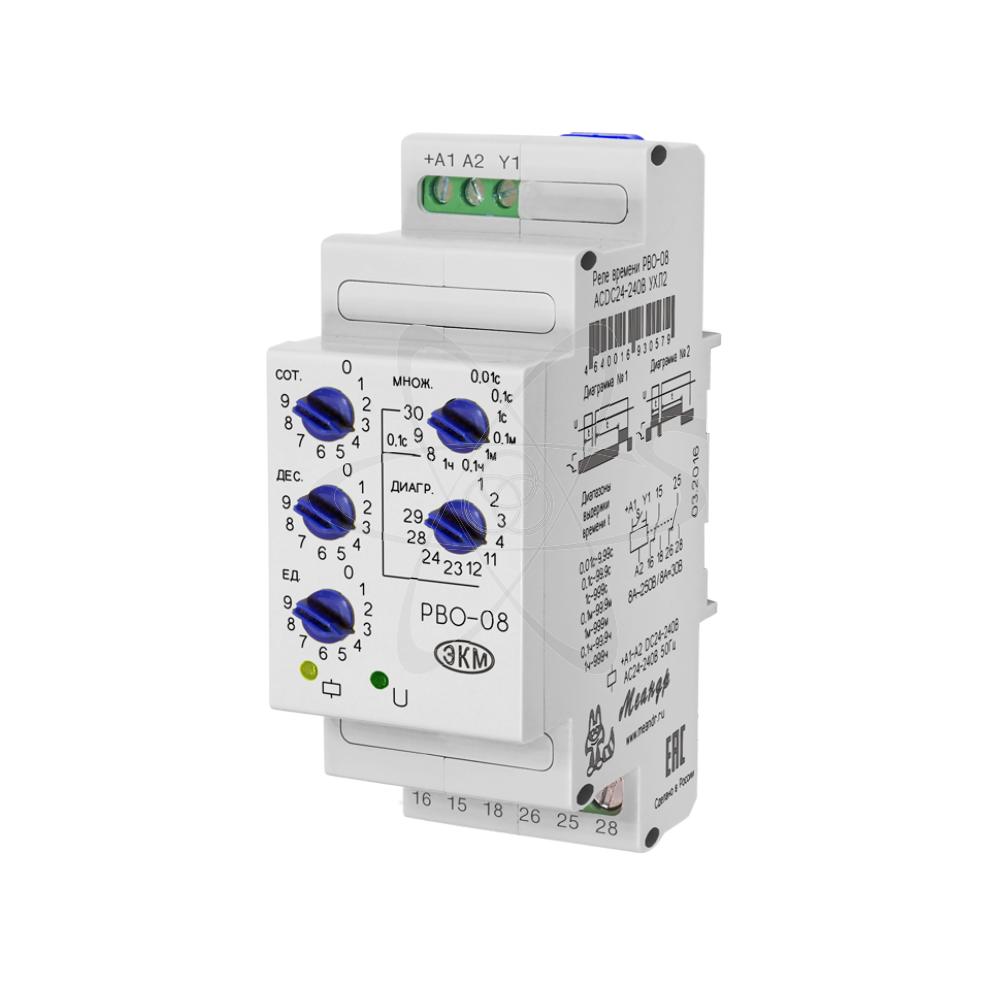

РВО-08 ACDC24-240В ТМ

Розничная цена 3 840.14 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Новинка: Нет
Акции: Нет
Вид изделия: Реле времени однокомандное
Производитель: Меандр
Артикул: 4640016931903
Спецпредложение: Нет
Диапазон температур,°С: -1 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 Вт
Временные характеристики: возд.упр.сигнала - 0,05сек. готовности не бол.0,15

Коммутационная способность: 10 млн.циклов.
Погрешность: Отсчетов <2% : Уставки<10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 2 переключающие группы
Климатическое исполнение: ТМ
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Диаграмма работы: 1, 2, 3, 4, 11, 12, 23, 24, 28, 29
Диапазон выдержек времени: 0,1с-99,9 сек
Мощность коммутируемая: 2000/240

Напряжение питания: ACDC 24...240

описание

РВО-08 (далее - реле) однокомандные реле времени предназначены для коммутации электрических цепей с предварительными уставками выдержки времени и алгоритмом работы.Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель замки необходимо раздвинуть.. Клемная конструкция обеспечивает зажим проводов сечением до 2,5мм2.,а так же возможность пломбирования крышки корпуса. Крышка для опломбировки не входит в компллект и поставляется отдельно по желанию клиента. На передней панели реле расположены: три поворотных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), поворотный переключатель множитель, поворотный переключатель выбора диаграммы работы, зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. РВО-08 имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни», на множитель диапазона установленный переключателем «множитель». Переключатель «множитель» имеет три дополнительных положения: «8» реле работает по диаграмме №8 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» на 0,1с; «9» реле работает по диаграмме №9 время t паузы и импульса равны и определяются путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» на 0,1с; «30» реле работает по диаграмме №30 время t и определяются путём умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» на 0,1с. Диаграмма работы реле выбирается при помощи переключателя «диаграмма». Переключатель имеет десять положений «1»-«2»-«3»-«4»-«11»-«12»-«22»-«23»-«28»-«29» и указывает на номер диаграммы работы реле.В случае когда переключатель «множитель» установлен в одно из трёх положений т.е диаграммы(8:9: и 30) переключатель «диаграмма» не определяет номер диаграмм.
