РВ3-22 ACDC24B/AC230B УХЛ2

Розничная цена 4 351.60 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Новинка: Нет
Акции: Нет
Вид изделия: Реле времени

Производитель: Меандр
Артикул: 4640016936670
Спецпредложение: Нет

описание

Диапазон выдержек времени от 1с до 30ч
Установка выдержек времени осуществляется с помощью трёх поворотных декадных переключателей
3 диаграммы работы + функция мгновенного контакта
3 независимые цепи с регулируемой выдержкой в каждой цепи
Ширина корпуса 22мм

НАЗНАЧЕНИЕ РЕЛЕ
Реле времени трёхцепное РВ3-22 с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.

КОНСТРУКЦИЯ РЕЛЕ

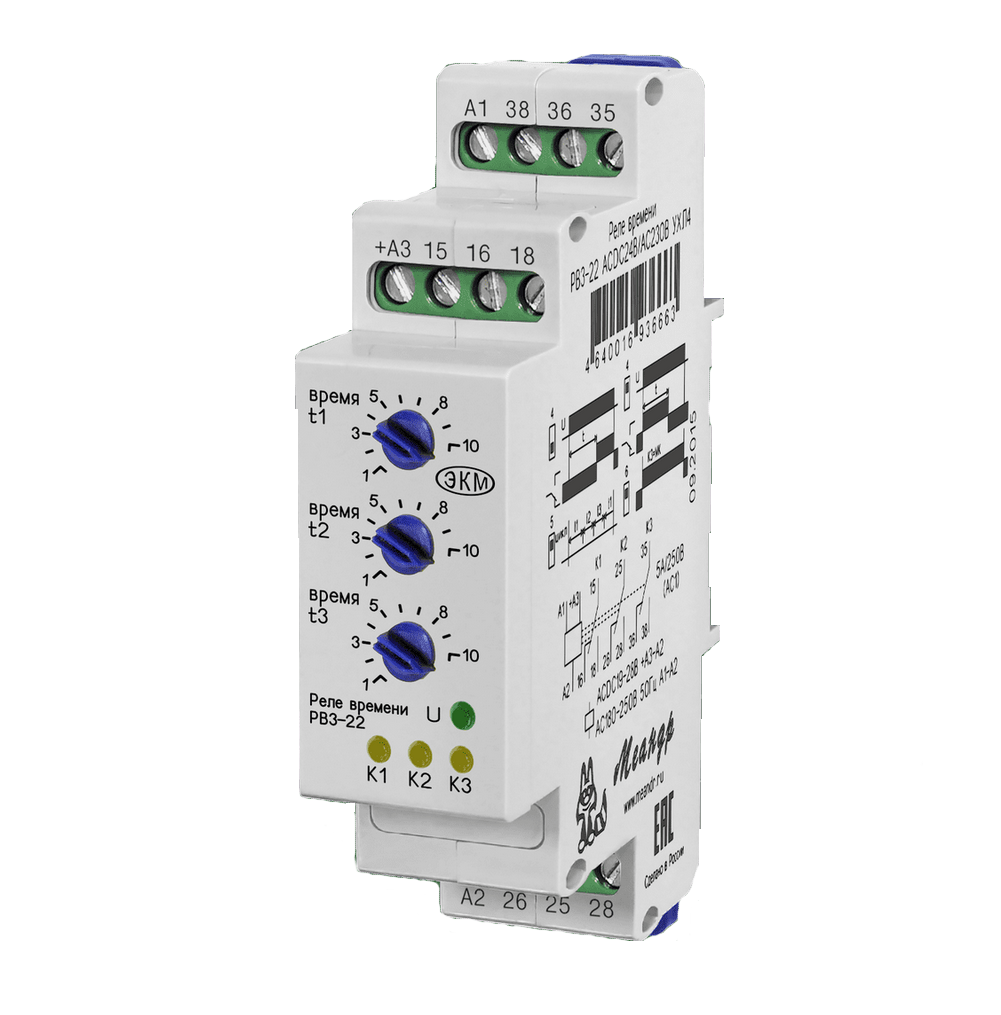

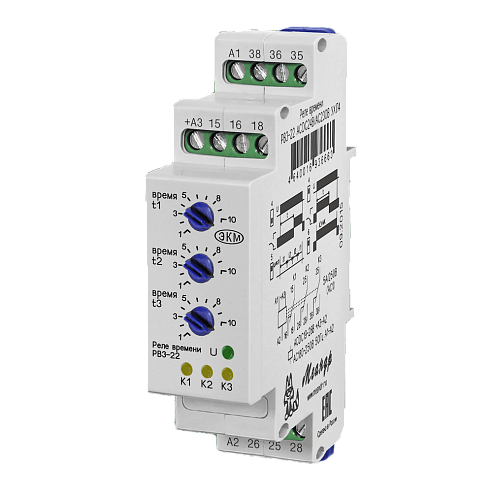

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: три поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На боковой поверхности находятся DIP-переключатели для выбора диаграммы работы и временных диапазонов.

РАБОТА РЕЛЕ
Реле имеет 8 поддиапазонов выдержки времени для каждой цепи.
Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверхности реле. Требуемые временные выдержки t1, t2, и t3 выставляются соответствующими поворотными переключателями в выбранном диапазоне времени. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта.

ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.
