РВЦ-Р-15 ACDC24В/AC230В УХЛ4

Характеристики

описание

Циклическое реле времени с раздельной регулировкой времени импульса и паузы
Диапазон выдержки времени от 1с до 10ч
Установка выдержки времени осуществляется с помощью двух поворотных переключателей
4 диаграммы работы
2 переключающие группы контактов
Индикатор наличия питания и состояния встроенного реле 8А/250В
Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВЦ-Р-15 предназначено для коммутации электрических цепей в циклическом режиме работы с предварительно установленными выдержками времени (паузы и импульса).

КОНСТРУКЦИЯ РЕЛЕ

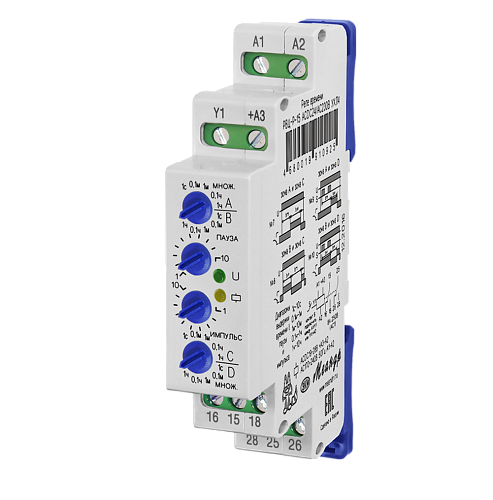

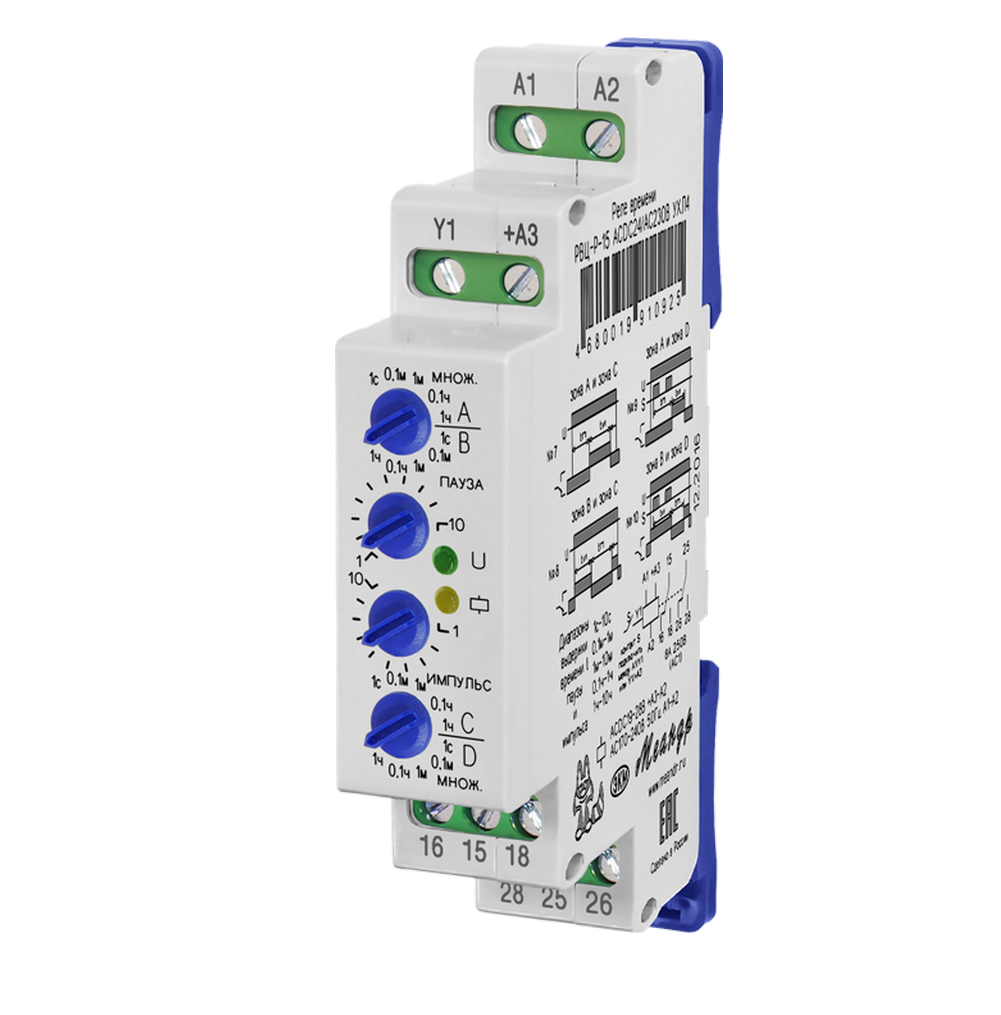

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную  поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надѐжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр плавной установки выдержки времени паузы «ПАУЗА» (диапазон значений 1-10), потенциометр плавной установки выдержки времени импульса «ИМПУЛЬС» (диапазон значений 1-10), дискретный поворотный переключатель «МНОЖ.» для паузы, дискретный поворотный переключатель «МНОЖ.» для импульса, зелѐный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ
Реле имеет 5 поддиапазонов выдержки времени паузы и 5 поддиапазонов выдержки времени импульса. Требуемая выдержка паузы (tп) определяется путём умножения числового значения, установленного на шкале потенциометра «ПАУЗА», на множитель выбранного диапазона на переключателе «МНОЖ.» паузы. Требуемая выдержка импульса (tи) определяется путём умножения числового значения, установленного на шкале потенциометра «ИМПУЛЬС», на множитель выбранного диапазона на переключателе «множитель» импульса.
Диаграмма работы реле определяется с помощью двух переключателей «МНОЖ.» паузы и «МНОЖ.» импульса. Каждый из переключателей имеет по две зоны установки. У переключателя «МНОЖ.» паузы зоны «А» и «В», у переключателя «МНОЖ.» импульса зоны «С» и «D». В зависимости от комбинации установленных переключателей выбирается одна из четырѐх диаграмм работы реле.
Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «С» - диаграмма 7
Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «C» - диаграмма 8
Переключатель «МНОЖ.» паузы в зоне «А», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 9
Переключатель «МНОЖ.» паузы в зоне «B», переключатель «МНОЖ.» импульса в зоне «D» - диаграмма 10

ВНИМАНИЕ: Смена диаграммы работы и множителей возможна только после снятия напряжения питания.
  В обесточенном состоянии замкнуты контакты 15-16 и 25-26. После подачи напряжения питания загорается зелёный индикатор «U» реле начинает отрабатывать выбранную диаграмму, во время отсчёта заданной выдержки времени зелёный индикатор «U» включается с периодом 0,5с.
  При включении исполнительного реле загорается жёлтый индикатор «» при этом замыкаются контакты 15-18 и 25-28
