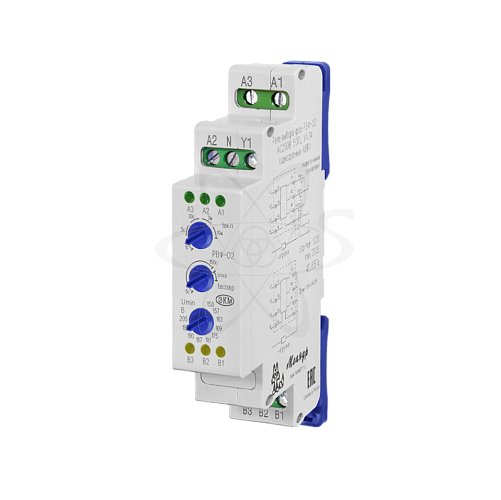

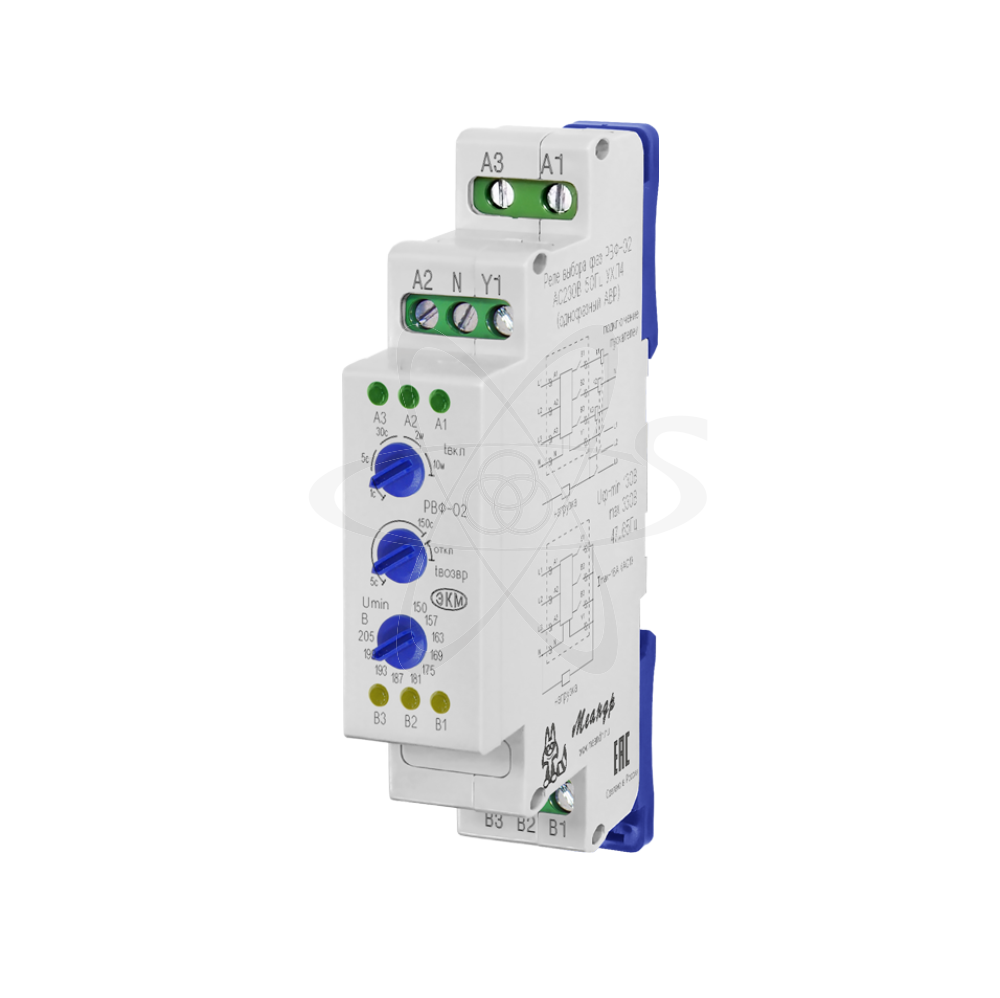

РВФ-02 АС230В УХЛ2

Характеристики

описание

РВФ-02 (дале-реле) реле выбора фаз - это однофазный блок автоматического ввода резерва - АВР и подключается, как правило, к трёхфазной питающей сети обеспечивая переключение однофазных потребителей на лучшую по параметрам фазу питания .. АВР обеспечивает  контроль наличия и качества напряжения на фазах и, в зависимости от параметров трех фаз, автоматически выберает наиболее стабильную фазу и с быстродействием (0,1сек) переключает питание однофазной нагрузки на эту фазу. Воизбежании межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную. В случае залипания контактов реле или контактора, АВР не переключает на более качесвенную фазу, даже при выходе напряжения в этой фазе за установленные пределы предохраняя от межфазного замыкания. РВФ-02 - без функции контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.). Реле с функцией контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.). АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц и  в качестве дополнительной фазы могут использоваться  электрогенераторы. РВФ-02 устанавливается в сетях с нестабильным напряжением для питания систем  видеонаблюдения,охранно-пожарной сигнализации, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы. Реле так же имеет функцию возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж производится на DIN-рейку шириной 35мм или на монтажную панель.. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надежный контакт проводов сечением до 2,5 мм2. На передней панели прибора расположены: три зелёных светодиода наличия напряжения фаз «А1», «А2» и «А3», три жёлтых светодиода срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл», регулятор времени возврата «tвозвр», регулятор порога срабатывания снижения напряжения «Umin». АВР имеет три независимых ввода, клеммы «А1» (приоритетная фаза) и «А2», «А3» (резервные фазы) и выходные клеммы «В1»,«В2», «В3» соответственно для подключения нагрузки. Клемма «N» для подключения нулевого провода, клемма «Y1» предназначена для контроля состояния коммутирующих контактов реле или дополнительных контакторов необходимых для увеличения нагрузочной способности. АВР позволяет подключать нагрузку до 16А (3,5кВт) непосредственно к прибору. При мощности превышающей 3,5кВт (16А) АВР управляет катушками однофазных магнитных пускателей соответствующей мощности. При подаче питания АВР проверяет напряжение на приоритетной фазе и, если все параметры в пределах допустимых значений, подключает нагрузку, через заданную пользователем задержку на включение. Если значение напряжения приоритетной фазы не соответствует установленным параметрам, АВР проверяет резервную фазу и подключает через нее нагрузку. При восстановлении напряжения питания на приоритетной фазе, АВР переключает на нее нагрузку, через заданное пользователем время возврата.
