5. УЗМ-50М УХЛ4

УЗМ-50М УХЛ4

Характеристики

описание

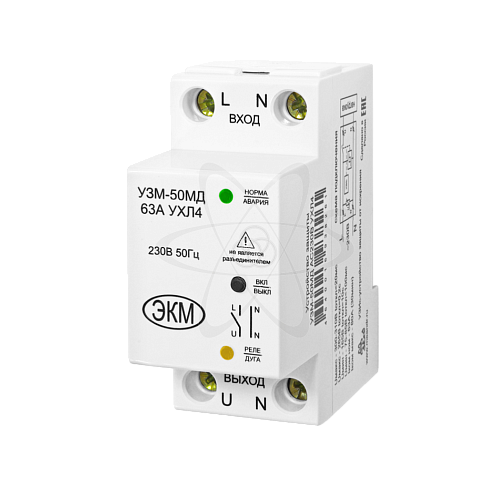

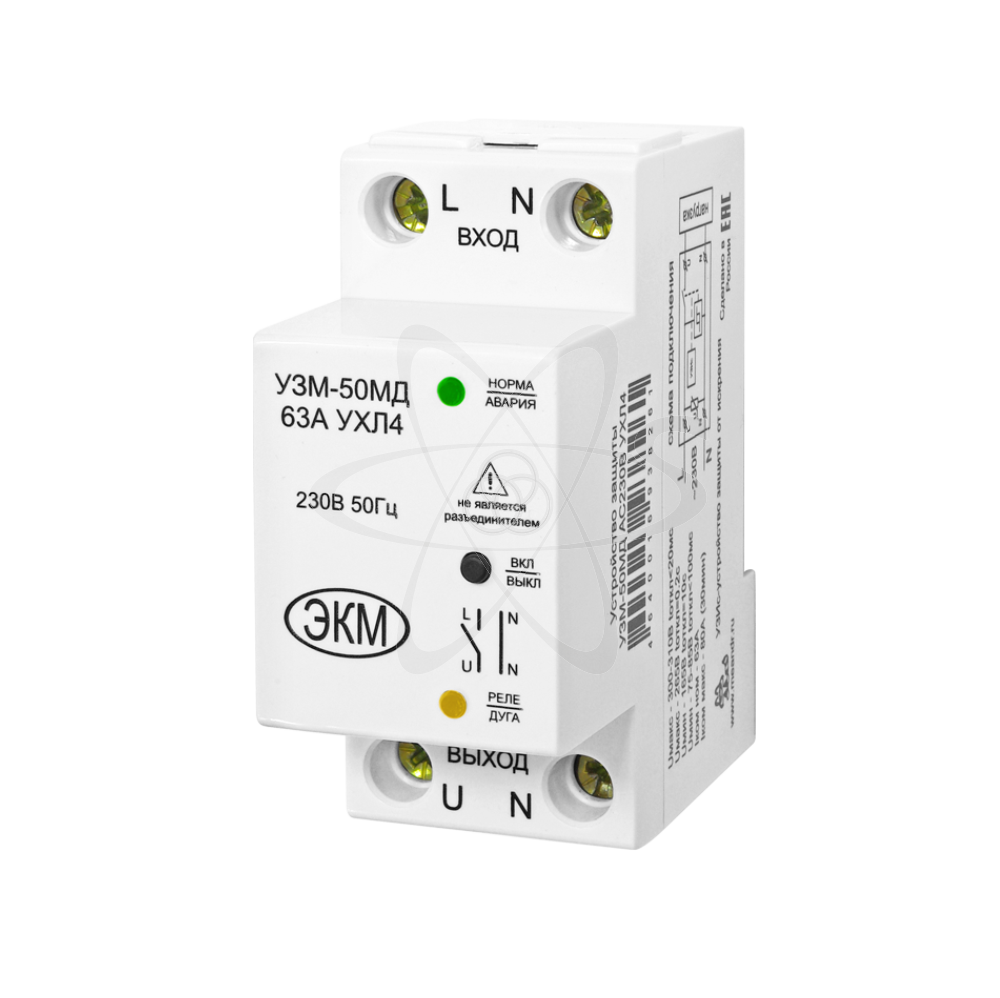

УЗМ (далее - устройство) устройство защиты многофункциональное предназначено для отключения оборудования при снижении или повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в офисе, квартире и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей,контакторов или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. УЗМ-50М представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Монтаж устройства осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клемная конструкция обеспечивают надёжный зажим проводов суммарным сечением до 35мм2.  На передней панели УЗМ расположены два светодиода – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ТЕСТ» ручного управления. УЗМ-51М дополнительно имеет ручки регулировки верхнего и нижнего порогов отключения. Также применяется в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.  устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). Для удобства пользователей при кратковременных (менее 0,5с) провалах сетевого напряжения, УЗМ не отключает нагрузку и задержки включения не происходит. После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом индикация не работает, затем зелёный светодиод начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и загораются зелёный и жёлтый светодиоды. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ТЕСТ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения до нормального через 10 секунд. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
В рабочем режиме устройство контролирует напряжение питающей сети. При появлении в сети высоковольтных скачков напряжения встроенный варистор шунтирует их до величины безопасной для оборудования. Если напряжение приближается к верхнему порогу отключения начинает мигать красный светодиод и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый светодиод выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный светодиод начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения. Если напряжение приближается к нижнему порогу отключения начинает мигать зелёный светодод и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный светодиод начинает мигать, после окончания отсчёта времени происходит отключение нагрузки от сети, при этом жёлтый светодиод выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчёт выдержки времени включения, при этом зелёный светодиод начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения. Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного светодиода. Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.
