РКН-1-2-15 АС230В УХЛ4

описание

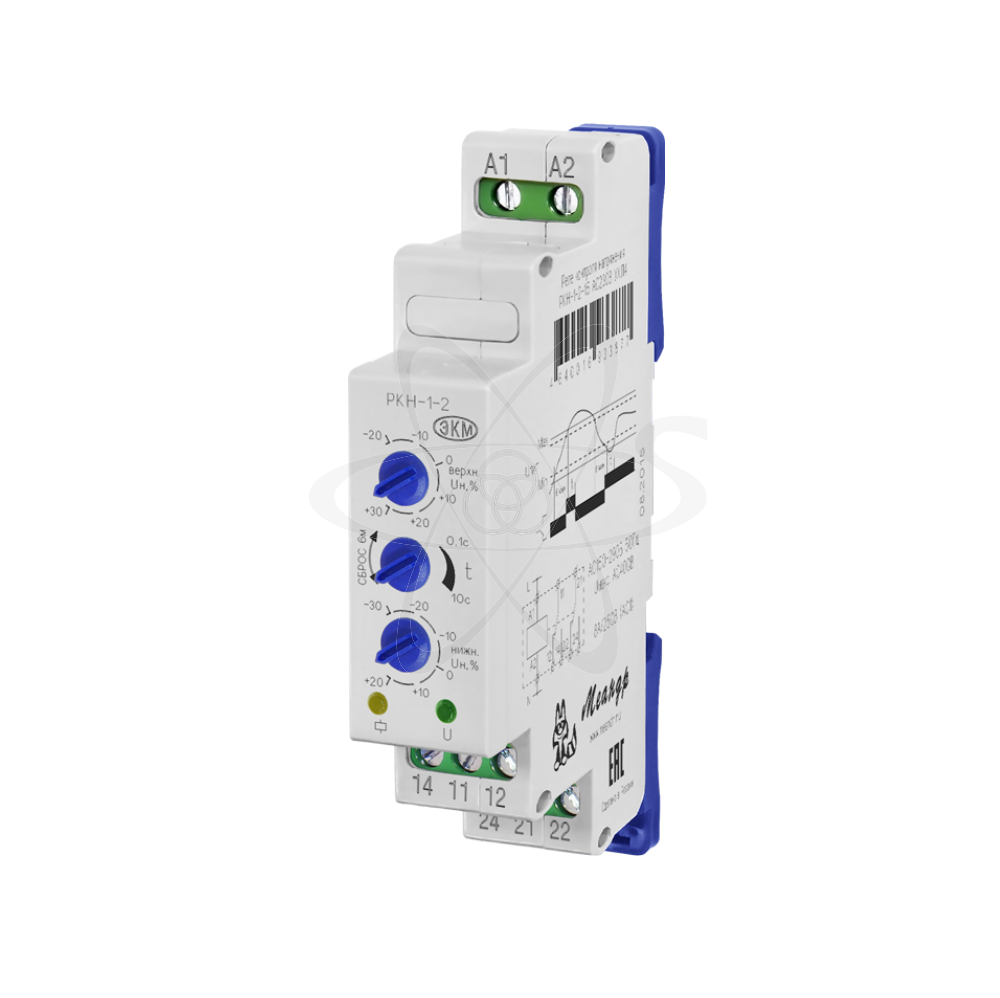

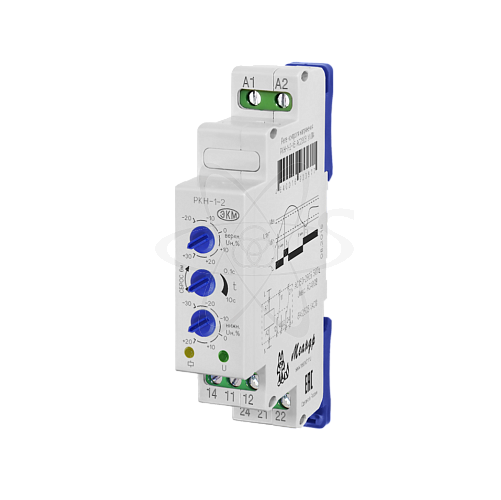

РКН-1-2-15 (далее-реле) реле контроля напряжения предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели расположены: декадный переключатель установки верхнего порога срабатывания «верх Uн,%», декадный переключатель времени задержки срабатывания, декадный переключатель установки нижнего порога срабатывания «нижн Uн,%», зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле. При подаче питания на реле, если напряжение сети находится в диапазоне между установленными порогами, встроенное исполнительное реле включается через 6мин (фиксированная задержка включения), при этом включается светодиод,замыкаются  контакты  11-14, 21-24 . Если напряжение сети вышло за пределы установленных порогов, исполнительное реле выключается по окончании отсчёта времени задержки срабатывания «t», установленной пользователем (контакты 11-12, 21-22 замыкаются ). После возвращения контролируемого напряжения в пределы уставки, реле включается через фиксированную задержку включения 6 мин. Отсчёт времени задержки включения «6 мин» может быть принудительно прерван произвольном поворотом регулятором времени срабатывания.
