РКН-1-5-15 AC230B TM

описание

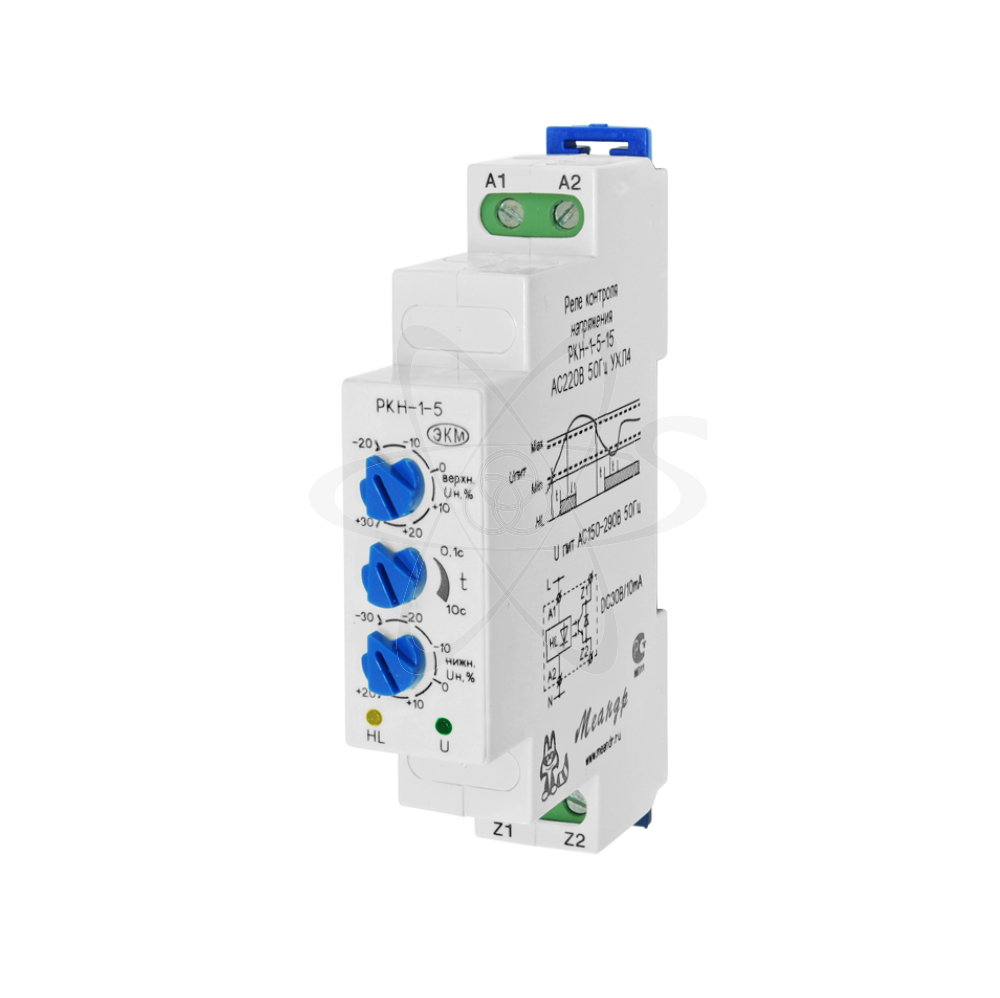

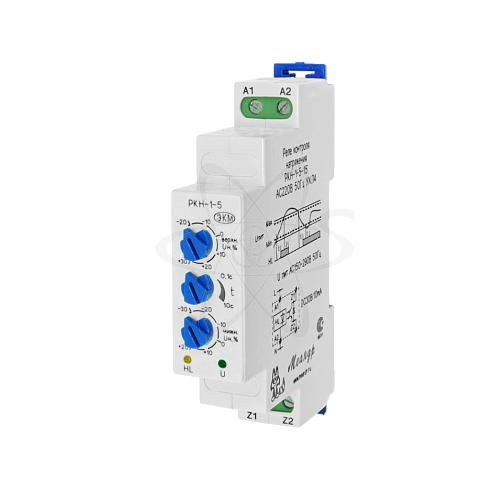

РКН-1-5-15 (далее-реле) реле контроля напряжения предназначено для отключения электрооборудования при пониженном или повышенном напряжении. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж осуществляется на  рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели расположены: декадный переключатель установки верхнего порога срабатывания «верхн.Uн.%», декадный переключатель установки задержки времени срабатывания, декадный переключатель установки нижнего порога срабатывания «нижн.Uн.%», зелёный светодиод включения напряжения питания «U», жёлтый светодиод электронного ключа с гальванической развязкой «HL». При подаче питания, если установлена задержка срабатывания «t» и напряжение сети находится в диапазоне между установленными порогами, по окончании отсчёта времени задержки, электронный ключ откроется и загорится жёлтый светодиод«HL». Если напряжение сети вышло за пределы уставки, по окончании отсчёта времени задержки срабатывания, электронный ключ закрывается и светодиод «HL» гаснет. После возвращения напряжения сети в пределы уставки, электронный ключ открывается по окончании задержки срабатывания.
