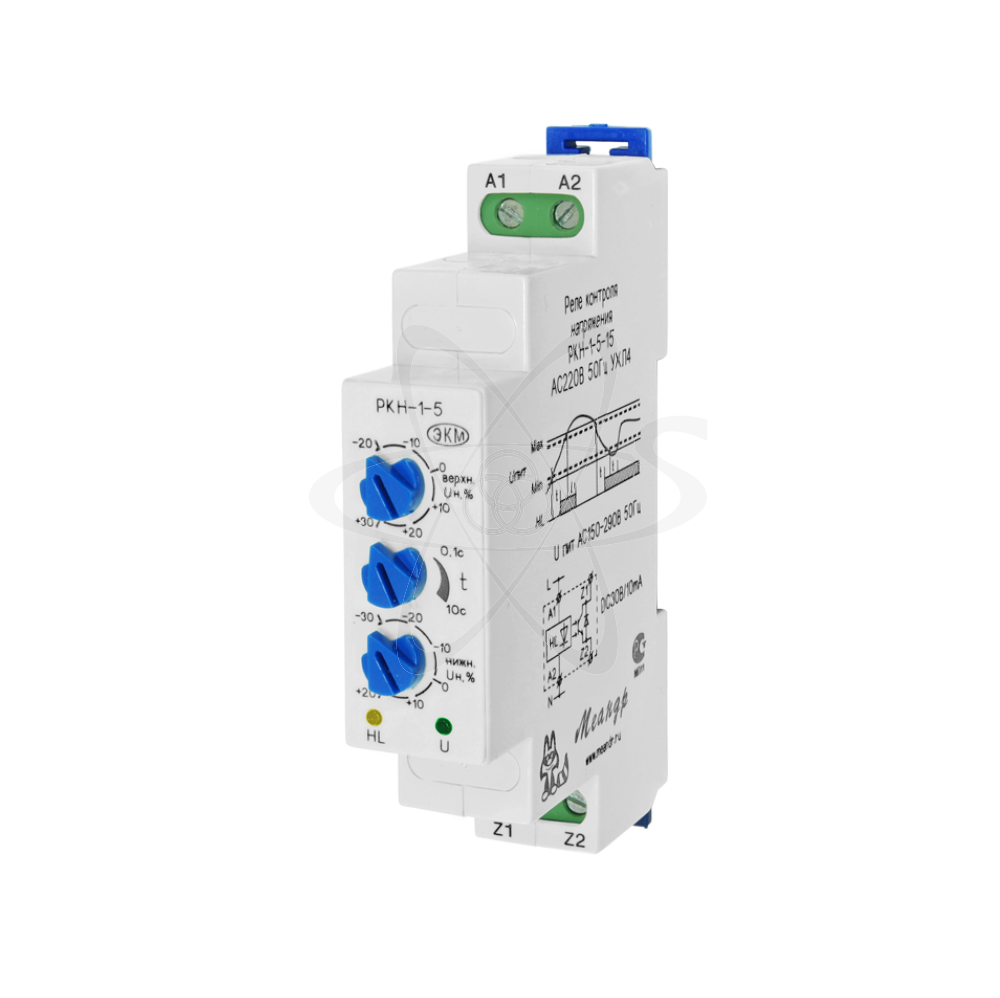

РКН-1-5-15 AC230В УХЛ4

Розничная цена 2 340.80 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 38505 , 41861 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля напряжения
Производитель: Меандр
Артикул: 4640016933914
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62

Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Коммутационная способность: 10 млн.циклов.
Мощность: Потребляемая: 4 Вт
Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Напряжение питания: 150..400 (Uном=230) В AC
Тип выхода и входа: Электронный ключ с гальванической развязкой

описание

РКН-1-5-15 (далее-реле) реле контроля напряжения предназначено для отключения электрооборудования при пониженном или повышенном напряжении. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели расположены: декадный переключатель установки верхнего порога срабатывания «верхн.Uн.%», декадный переключатель установки задержки времени срабатывания, декадный переключатель установки нижнего порога срабатывания «нижн.Uн.%», зелёный светодиод включения напряжения питания «U», жёлтый светодиод электронного ключа с гальванической развязкой «HL». При подаче питания, если установлена задержка срабатывания «t» и напряжение сети находится в диапазоне между установленными порогами, по окончании отсчёта времени задержки, электронный ключ откроется и загорится жёлтый светодиод«HL». Если напряжение сети вышло за пределы уставки, по окончании отсчёта времени задержки срабатывания, электронный ключ закрывается и светодиод «HL» гаснет. После возвращения напряжения сети в пределы уставки, электронный ключ открывается по окончании задержки срабатывания.
