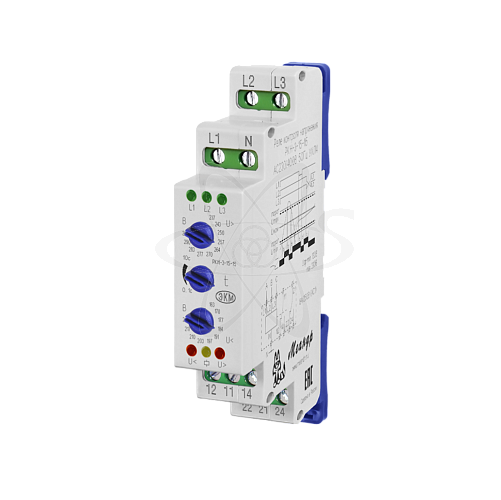

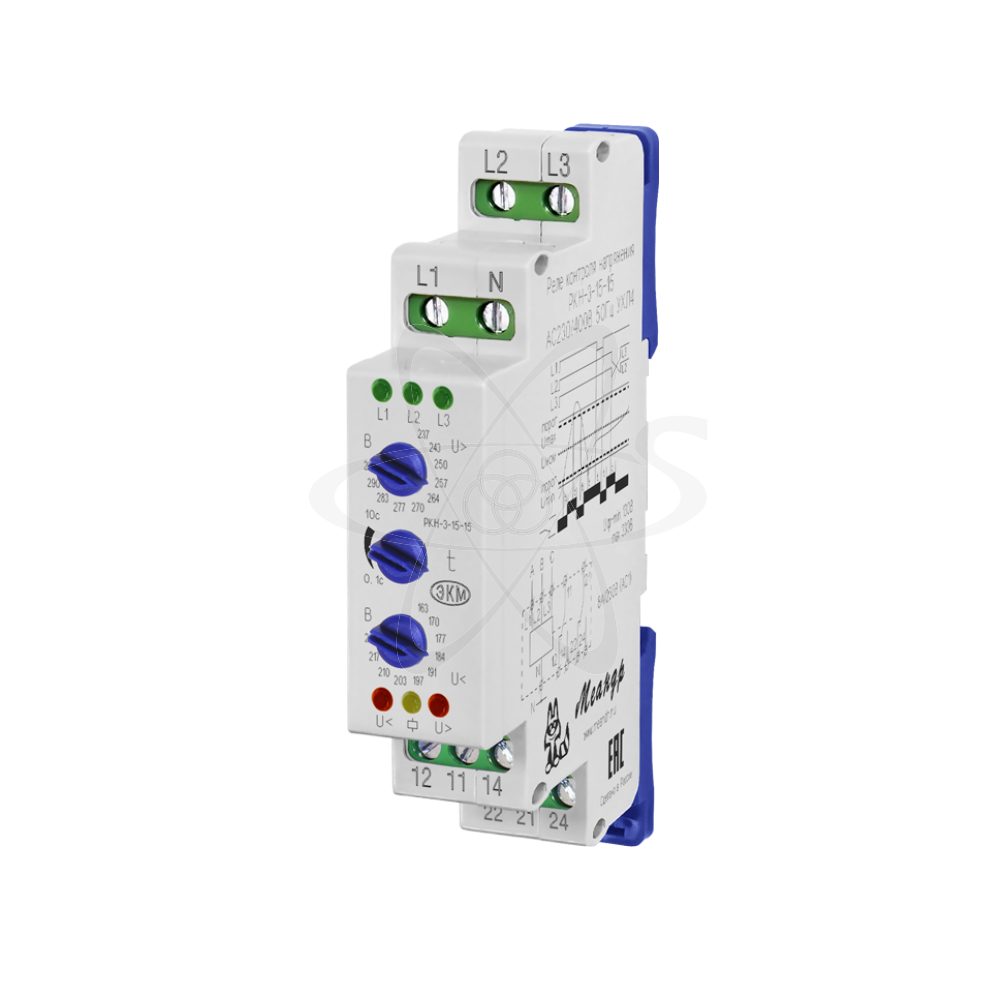

РКН-3-15-15 AC230В/AC400B УХЛ4

РКН-3-15-15 AC230В/AC400B УХЛ4

В наличии 25 шт.
Розничная цена 3 224.40 руб
Способы оплаты:
Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

  • Сопутствующие товары: 39593 , 41861 , 38505 , 38359
  • Руководство:
  • Новинка: Нет
  • Акции: Нет
  • Вид изделия: Реле контроля напряжения
  • Производитель: Меандр
  • Артикул: 4640016933945
  • Степень защиты: корпус - IP40, клеммы - IP 20
  • Спецпредложение: Нет
  • Габаритные размеры: 18х93х62
  • Диапазон температур,°С: –25 ÷ +55
  • Относительная влажность воздуха: до 80 (при 25°С)
  • Коммутационная способность: 10 млн.циклов.
  • Мощность: Потребляемая: 4 Вт
  • Погрешность: порога срабатывания Uном±1,5
  • Электрическая износостойкость, не менее: 100000 циклов
  • Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
  • Количество и тип контактов: 2 переключающие группы
  • Диапазон: установка врем.задержки 0,1-10 сек
  • Пороги отключений и включений: верхн уст 240,,, 298В / нижн уст 162,,,220В
  • Климатическое исполнение: УХЛ 4
  • Режим работы: Круглосуточный
  • Допустимое отклонение от номиального: Uф max / Uф min = 330/130 В
  • Максимальный ток А: коммутируемый -8А
  • Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
  • Максимальное коммутируемое напряжение: 400
  • Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
  • Напряжение питания: 130..330 (Uном=230/400) В AC

описание

РКН-3-15-08 (далее-реле) реле контроля напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в четырёхпроводных сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на  рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панельь, фиксаторы замков необходимо раздвинуть.Клемная конструкция обеспечивает зажим проводов сечением до 2,5мм2.,а так же возможность пломбирования крышки корпуса. Крышка для опломбировки не входит в компллект и  поставляется отдельно по желанию клиента. На передней панели прибора расположены два поворотных переключателя для установки верхнего «U>» и нижнего «U<» порогов срабатывания, регулятор времени срабатывания «t», два красных светодиода ошибок сети «U>», «U<», жёлтый светодиод включения встроенного реле, три зелёных светодиода наличия фаз «L1», «L2», «L3». Реле питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N. Пороги срабатывания верхний «U>» и нижний «U<» устанавливаются с помощью потенциометров, расположенных на лицевой панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся   в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты 11-12, 21-22  разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий светодиод сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
