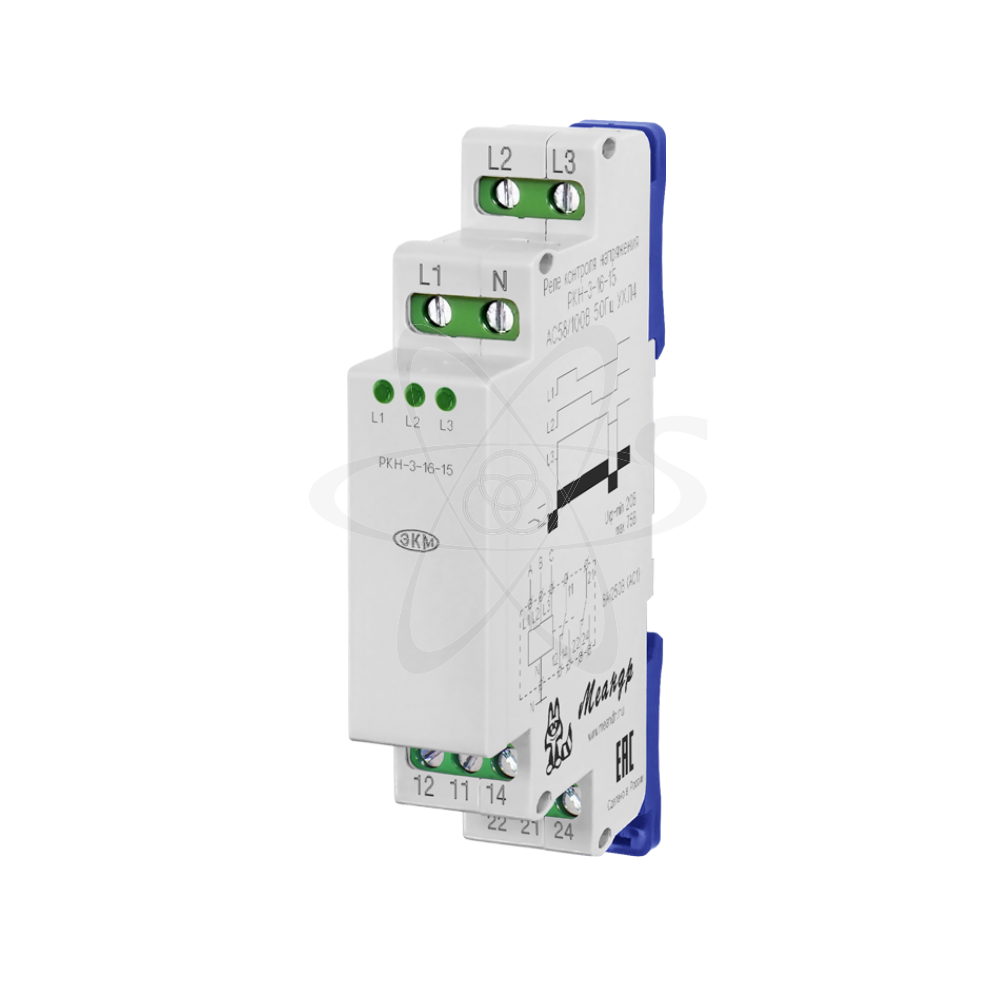

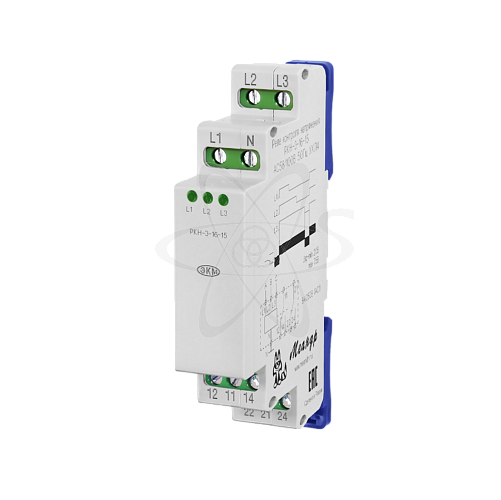

РКН-3-16-15 АС58В/AC100В УХЛ2

Розничная цена 2 241.61 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля напряжения
Производитель: Меандр
Артикул: 4640016932085
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: Uвкл=50В: Uвыкл=20В (при наличии одной фазы)
Диапазон температур,°С: –40 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)

Коммутационная способность: 10 млн.циклов.
Мощность: Потребляемая: 4 Вт
Электрическая износостойкость, не менее: 100000 циклов
Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
Диапазон: установка врем.задержки 0,1-10 сек
Пороги отключений и включений: Uвкл < 50В/Uвыкл < 20В (при наличии 1-й фазы)
Климатическое исполнение: УХЛ 2
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 58/100 В АС

описание

РКН-3-16-15 (далее-реле) реле контроля напряжения предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены три зелёных светодиода наличия фазного напряжения «L1», «L2», «L3». Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты 11-12, 21-22 разомкнуты, а контакты 11-14, 21-24 - замкнуты. При пропадании любой из трех фаз выключится соответствующий светодиод «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится.
