Реле контроля кратковременных провалов напряжения РКН
- РКН-3-16-15 АС58В/AC100В УХЛ4

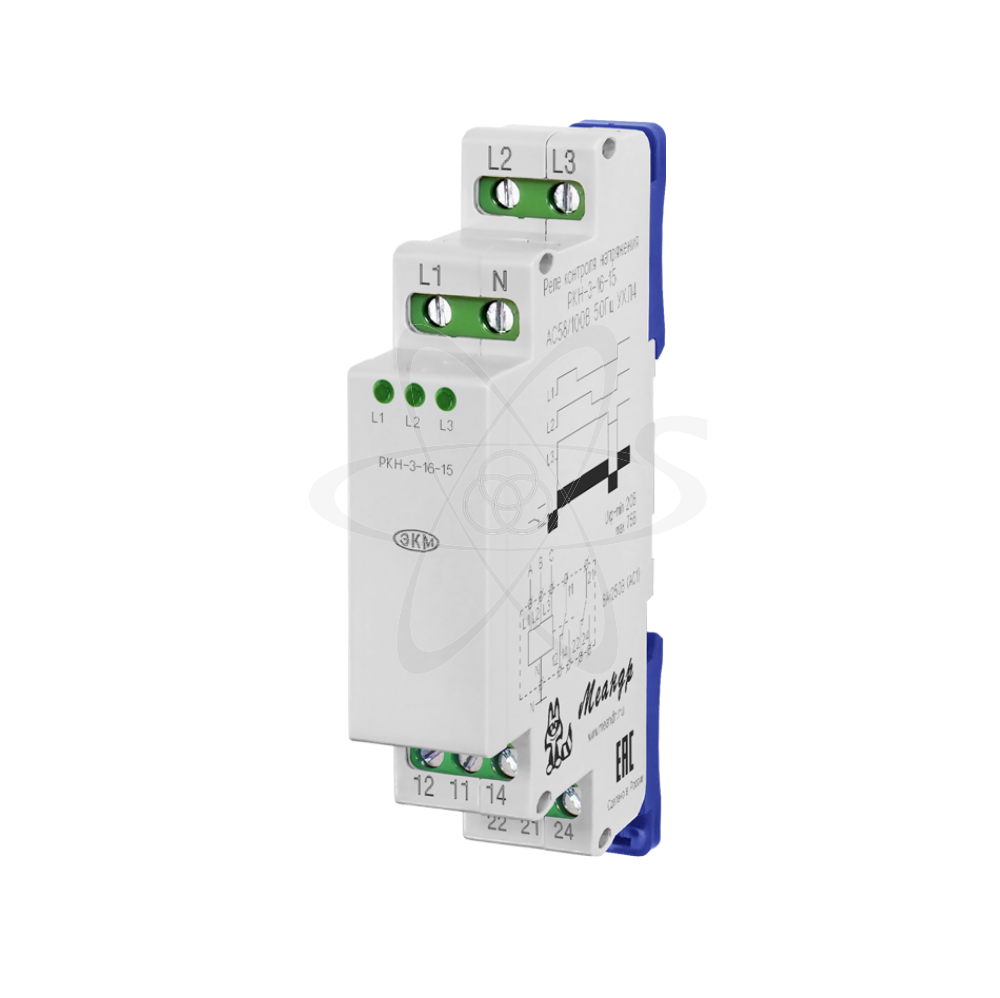

РКН-3-16-15 АС58В/AC100В УХЛ4
РКН-3-16-15 АС58В/AC100В УХЛ4
Розничная цена
1 689.60 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38359 , 38505 , 41861 , 39593
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле контроля напряжения
- Производитель:
Меандр
- Артикул:
4640016932092
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Гистерезис:
Uвкл=50В: Uвыкл=20В (при наличии одной фазы)
- Диапазон температур,°С:
–25 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Коммутационная способность:
10 млн.циклов.
- Мощность:
Потребляемая: 4 Вт
- Электрическая износостойкость, не менее:
100000 циклов
- Время включения/выключения:
1с. 10с, 10сек: tвыкл=0,1сек
- Диапазон:
установка врем.задержки 0,1-10 сек
- Пороги отключений и включений:
Uвкл < 50В/Uвыкл < 20В (при наличии 1-й фазы)
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -8А
- Максимальное допустимое напряжение:
Между цепями и контактами реле 2000АС
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
- Напряжение питания:
58/100 В АС
описание
РКН-3-16-15 (далее-реле) реле контроля напряжения предназначено для контроля напряжения в в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей.Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены три зелёных светодиода наличия фазного напряжения «L1», «L2», «L3». Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. При подаче питания встроенное исполнительное реле включится, если в наличии хотя бы одна из трёх контролируемых фаз, при этом контакты 11-12, 21-22 разомкнуты, а контакты 11-14, 21-24 - замкнуты. При пропадании любой из трех фаз выключится соответствующий светодиод «L1», «L2» или «L3». При пропадании всех трёх фаз встроенное реле выключиться. При восстановлении напряжения в контролируемой линии встроенное исполнительное реле включится.
РКН-3-16-15 АС58В/AC100В УХЛ4:
заказ осуществляется по предоплате
