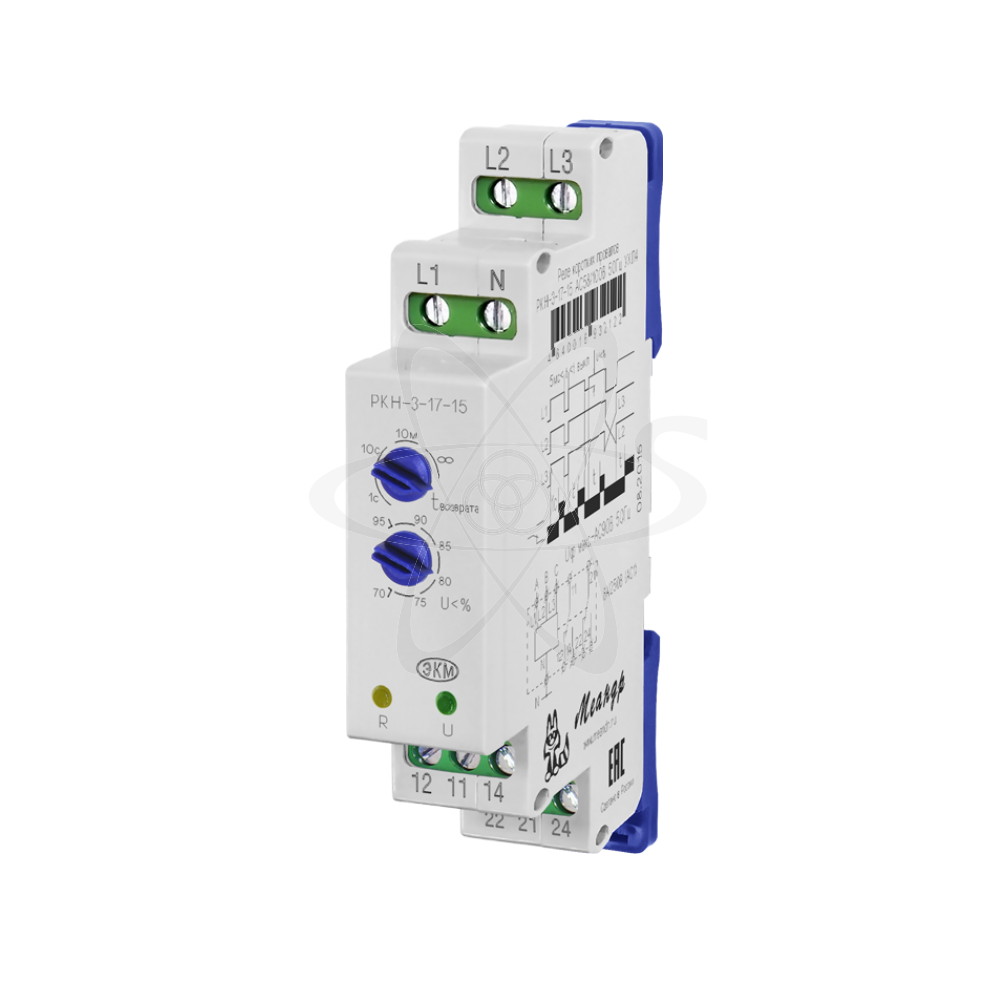

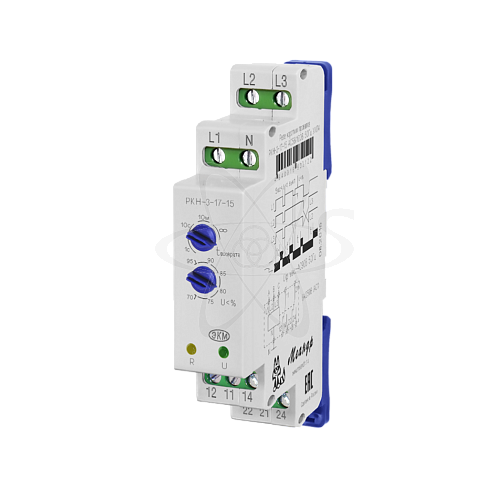

РКН-3-17-15 АС230В/AC400В УХЛ2

Розничная цена 4 889.63 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля напряжения
Производитель: Меандр
Артикул: 4640016933969
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Диапазон температур,°С: –40 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: 3
Коммутационная способность: 10 млн.циклов.

Мощность: Потребляемая: 4 Вт
Погрешность: время срабатывания не более ±10%
Электрическая износостойкость, не менее: 100000 циклов
Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
Количество и тип контактов: 2 переключающие группы
Диапазон: установка врем.задержки 0,1-10 сек
Пороги отключений и включений: при снижении от Uп ном.70-95% (регулируется)
Климатическое исполнение: УХЛ 2
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 230/400 В АС

описание

РКН-3-17-15 (далее-реле) реле коротких провалов предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в четырёхпроводных сетях с нейтралью, которые могут привести к отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Также реле предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и «слипания» фаз. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель установки времени срабатывания исполнительного реле «t возврата», декадный переключатель установки порога срабатывания на снижение напряжения «U<%», зелёный светодиод включения напряжения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле «R». Реле питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. Для установки времени включения исполнительного реле 10с или 10мин указатель потенциометра должен быть установлен по середине соответствующего сектора шкалы. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «∞» - в крайнее правое . При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдёт через 10с. При обнаружении короткого провала напряжения ниже установленного порога длительностью более 10мс по одной, двум или трём фазам, реле выключится на время аварии и после её устранения включится вновь, через время установленное на регуляторе времени «t возврата». Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). t возврата - время установленное на регуляторе времени (значения 1с, 10с, 10м), в положении «∞» функция повторного включения после самоустранения аварии отключена. U<% - регулятор порога срабатывания на снижение напряжения «U<%». Значения устанавливаются в процентах от номинального напряжения.
