описание

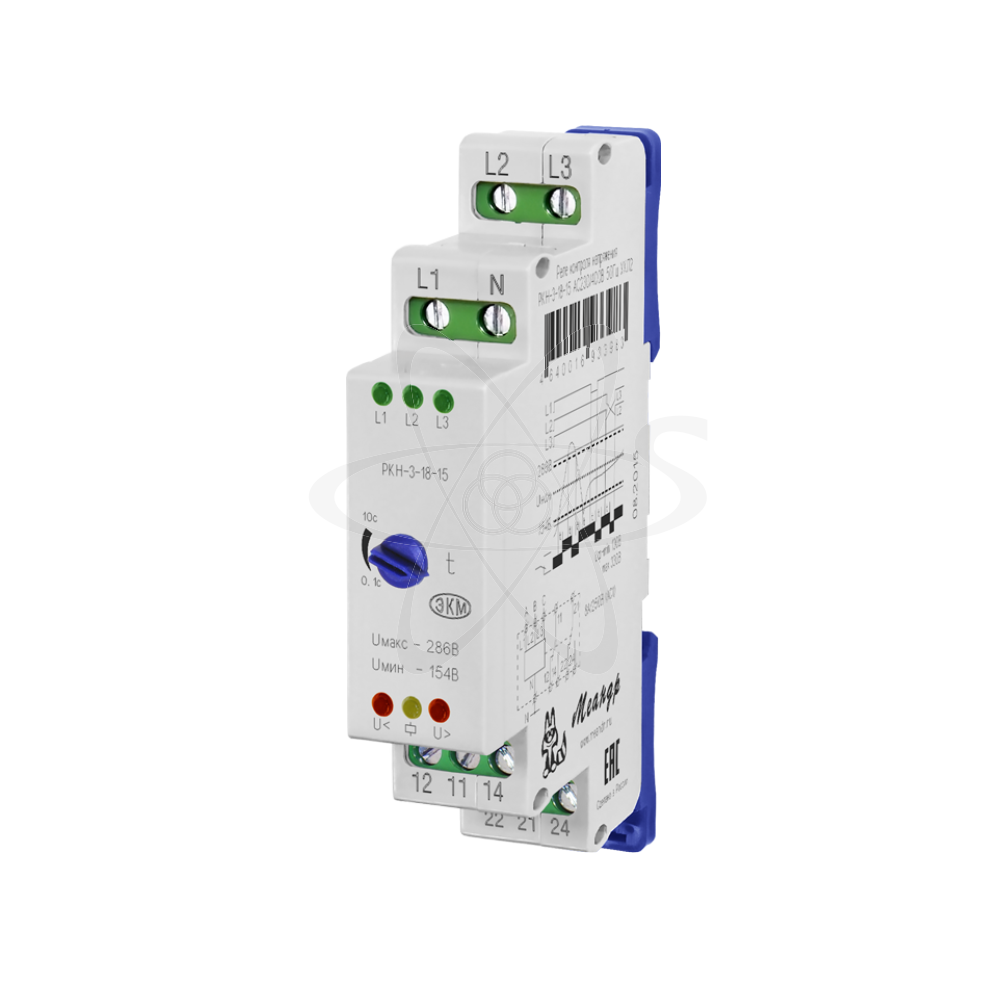

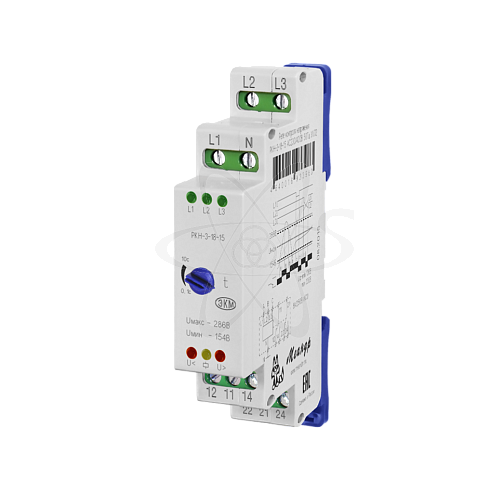

РКН-3-18-15 (далее-реле) реле контроля напряжения предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку -DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположен поворотный регулятор времени срабатывания, красные светодиоды ошибок сети («U>», «U<»), жёлтый светодиод включения встроенного электромагнитного реле, три зелёных светодиода «L1», «L2», «L3» для индикации обрыва фаз. Реле не требует дополнительного питания и питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. Задержка срабатывания реле выставляется поворотным регулятором времени срабатывания. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом разомкнуты контакты 11-12, 21-22 , а контакты 11-14, 21-24 - замкнуты. Мигающий светодиод сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании отсчёта задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
