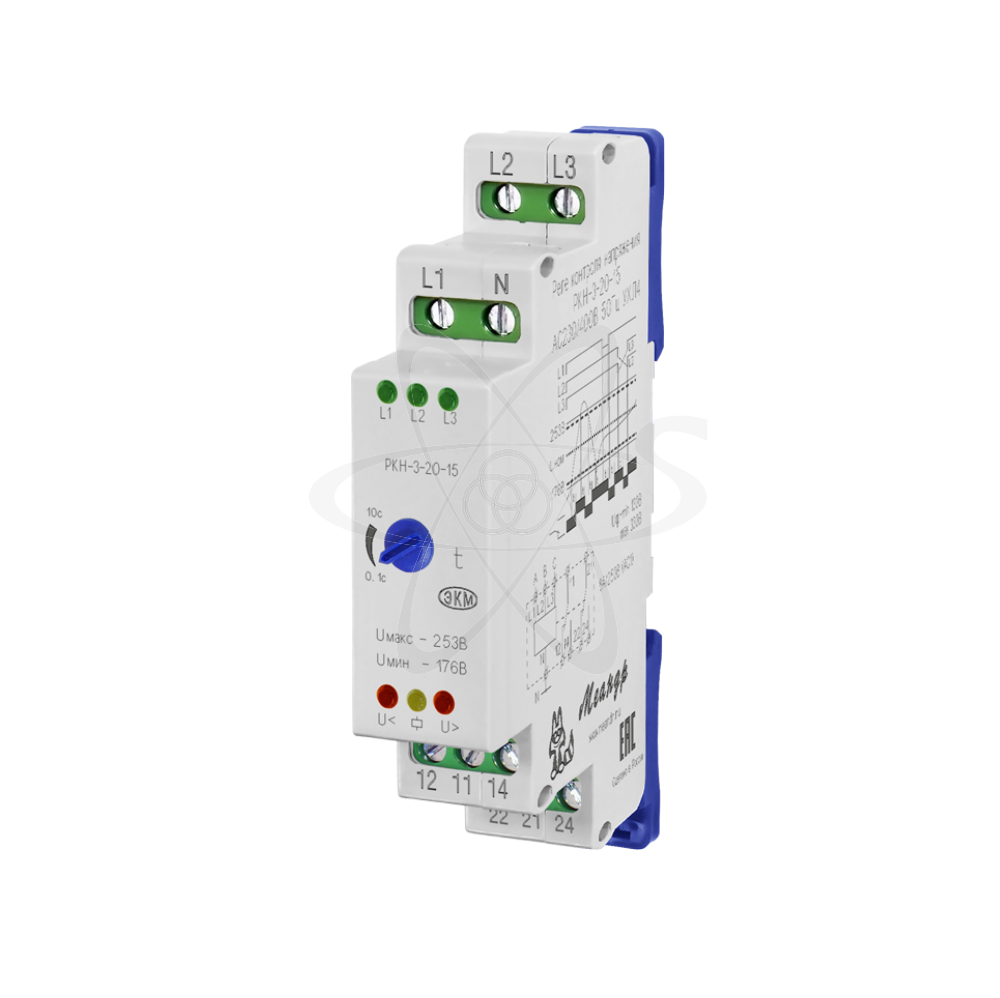

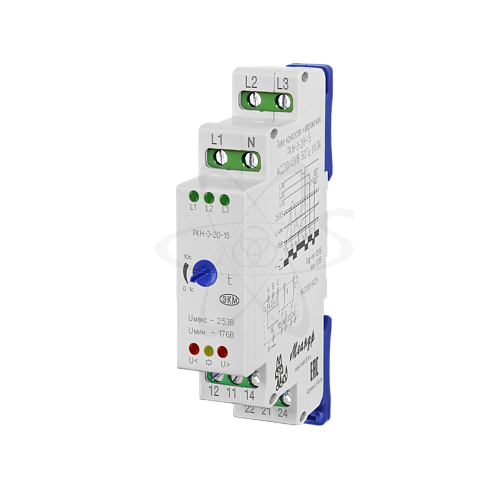

РКН-3-20-15 АС230В/AC400В УХЛ4

Розничная цена 2 435.87 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 39593 , 41861 , 38505 , 38359
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля напряжения
Производитель: Меандр
Артикул: 4640016934034
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Коммутационная способность: 10 млн.циклов.

Мощность: Потребляемая: 4 Вт
Погрешность: порога срабатыванияUном±2,5
Электрическая износостойкость, не менее: 100000 циклов
Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
Количество и тип контактов: 2 переключающие группы
Диапазон: установка врем.задержки 0,1-10 сек
Пороги отключений и включений: Uмакс 286 В/Uмин 154 В
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Максимальный ток А: коммутируемый -8А
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000

Напряжение питания: 230/400 В АС

описание

РКН-3-20-15 (далее-реле) реле контроля напряжения предназначено для контроля наличия, «слипания» и обрыва фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения или превышения напряжения ниже (выше) установленных порогов. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель установки времени срабатывания, красные светодиоды ошибок сети «U>», «U<», жёлтый светодиод включения встроенного электромагнитного реле и три зелёных светодиода наличия фаз «L1», «L2», «L3» . Реле не требует дополнительного питания и питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. Задержка срабатывания реле выставляется потенциометром «t». При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчёта времени задержки t, при этом контакты 11-12, 21-22 разомкнуты, а контакты 11-14, 21-24 замкнуты. Мигающий светодиод сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без отсчёта задержки времени срабатывания установленной пользователем.
