описание

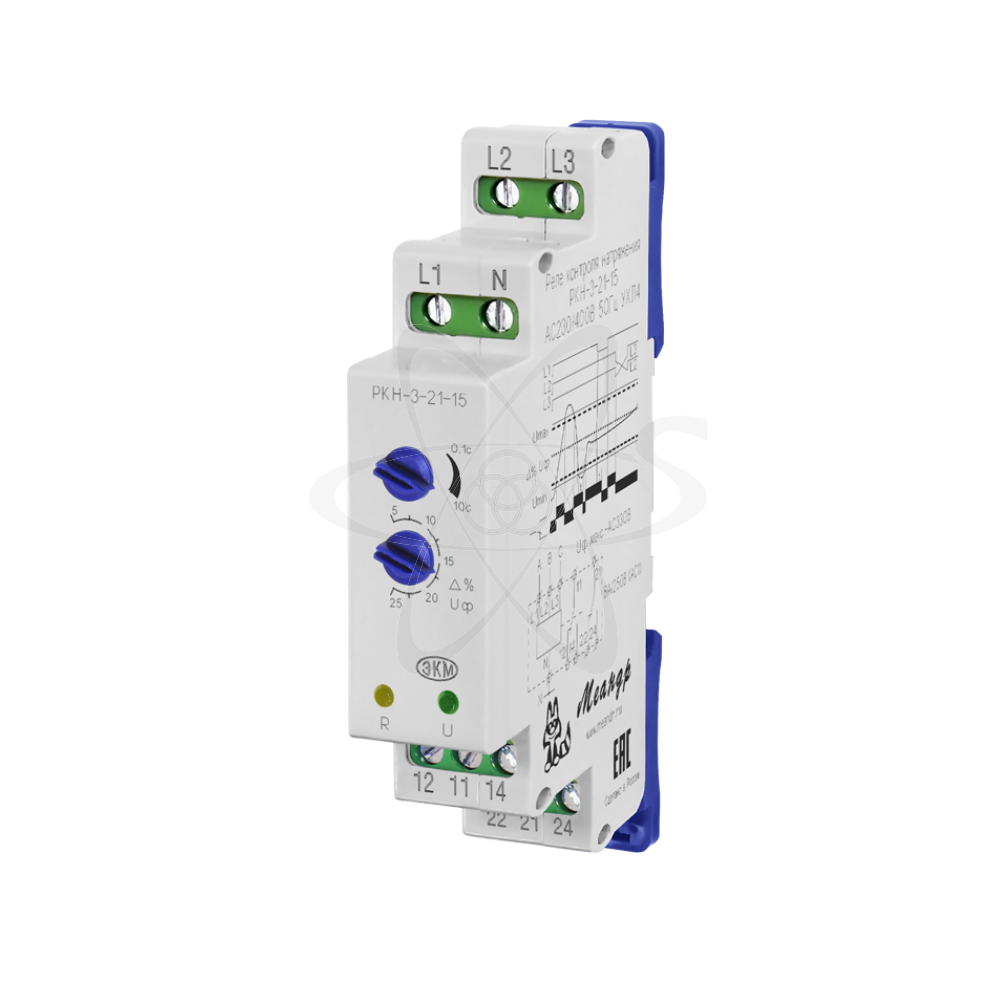

РКН-3-21-15 (далее-реле) реле контроля напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля понижения (повышения) напряжения ниже (выше) установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо праздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель для симметричной установки порога на понижение и превышение напряжения, декадный переключатель времени срабатывания, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле «R». Реле не требует дополнительного питания и питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. При подаче на реле трёхфазного напряжения загорается зелёный светодиод «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый светодиод «R»,разомкнуты контакты 11– 12, 21-22 , а контакты 11-14, 21-24 замкнуты. При понижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании»,обрыве двух фаз, нарушении чередования, и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом замкнутся контакты 11-14, 21-24 , загорится светодиод «R».
