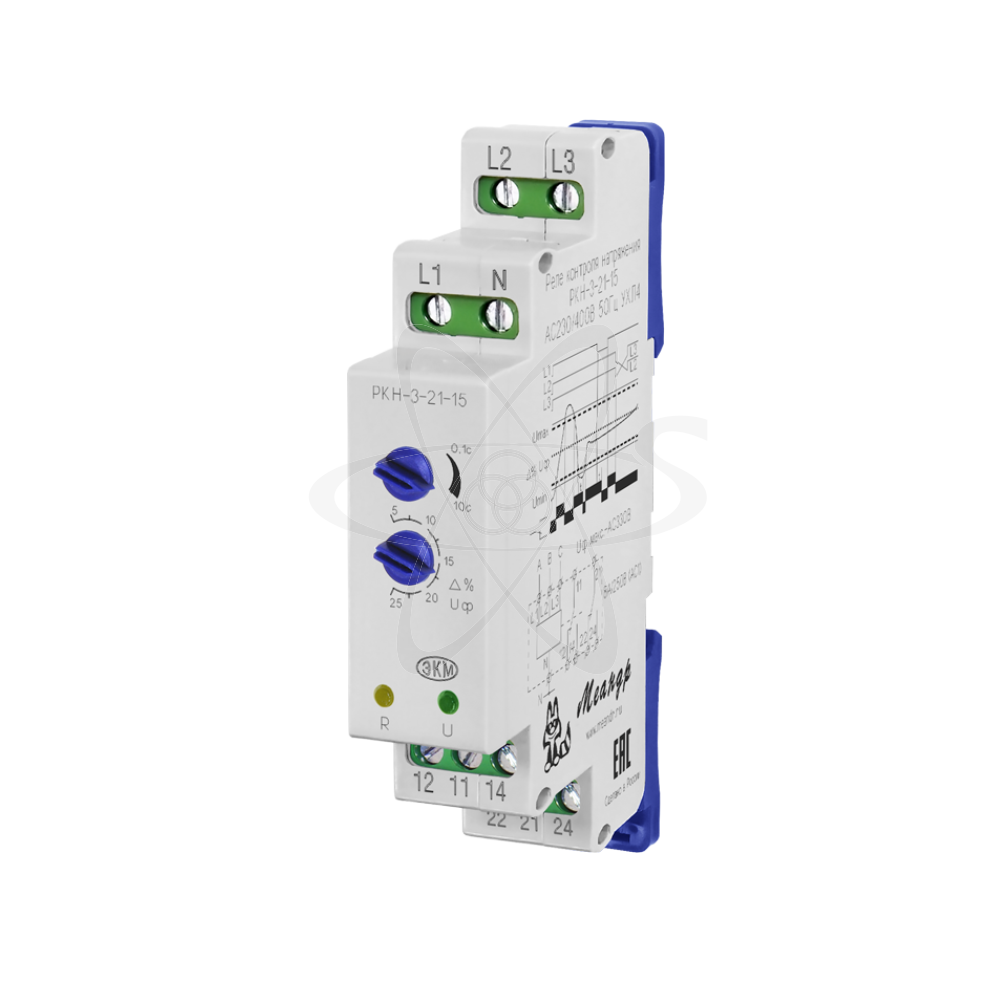

РКН-3-21-15 АС230В/AC400В УХЛ4

Розничная цена 2 533.20 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 38505 , 41861 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля напряжения
Производитель: Овен
Артикул: 4640016934065
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: 0,05 Uном
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Коммутационная способность: 10 млн.циклов.
Мощность: Потребляемая: 4 Вт

Погрешность: порога срабатыванияUном± 5
Электрическая износостойкость, не менее: 10000 циклов
Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
Количество и тип контактов: 2 переключающие группы
Диапазон: установка врем.задержки 0,1-10 сек
Пороги отключений и включений: Uверх-5...20%/Uнижн-5...25% (регулируется)
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Допустимое отклонение от номиального: Uф max / Uф min = 330/130 В
Максимальный ток А: коммутируемый -5А
Время срабатывания: при превышении 1,2 Uном=0,1 сек
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 230/400 В АС

описание

РКН-3-21-15 (далее-реле) реле контроля напряжения предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля понижения (повышения) напряжения ниже (выше) установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо праздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: декадный переключатель для симметричной установки порога на понижение и превышение напряжения, декадный переключатель времени срабатывания, зелёный светодиод включения питания «U», жёлтый светодиод срабатывания встроенного исполнительного реле «R». Реле не требует дополнительного питания и питается от контролируемой сети трёхфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N. При подаче на реле трёхфазного напряжения загорается зелёный светодиод «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом включён жёлтый светодиод «R»,разомкнуты контакты 11– 12, 21-22 , а контакты 11-14, 21-24 замкнуты. При понижении (превышении) напряжения ниже (выше) установленного значения (но не более 20% Uном), при обрыве одной фазы реле выключается через время t, установленное пользователем. Если значение напряжения порога срабатывания 25%Uном, то при превышении этого значения исполнительное реле выключается без отсчёта времени срабатывания. Также реле выключается без отсчёта этой задержки при «слипании»,обрыве двух фаз, нарушении чередования, и если значение напряжения превысит значение установленного порога на 1,2Uном (20%). После устранения неисправности в сети исполнительное реле включится, при этом замкнутся контакты 11-14, 21-24 , загорится светодиод «R».
