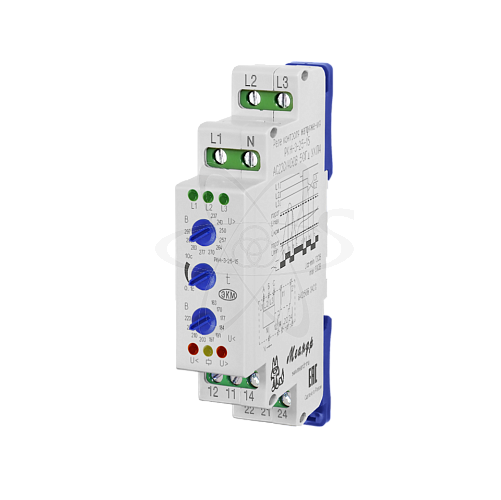

РКН-3-25-15 АС230В/AC400В УХЛ4

Розничная цена 3 069.60 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 38359 , 38505 , 41861 , 39593
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля напряжения
Производитель: Овен
Артикул: 4640016934089
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Коммутационная способность: 10 млн.циклов.
Мощность: Потребляемая: 4 Вт

Погрешность: порога срабатывания Uном±1,5
Электрическая износостойкость, не менее: 100000 циклов
Время включения/выключения: 1с. 10с, 10сек: tвыкл=0,1сек
Количество и тип контактов: 2 переключающие группы
Диапазон: установка врем.задержки 0,1-10 сек
Пороги отключений и включений: верхн 237-297В/нижн.163-223 (регулируются)
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Допустимое отклонение от номиального: Uф max / Uф min = 330/130 В
Максимальный ток А: коммутируемый -8А
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
Напряжение питания: 230/400 В АС

описание

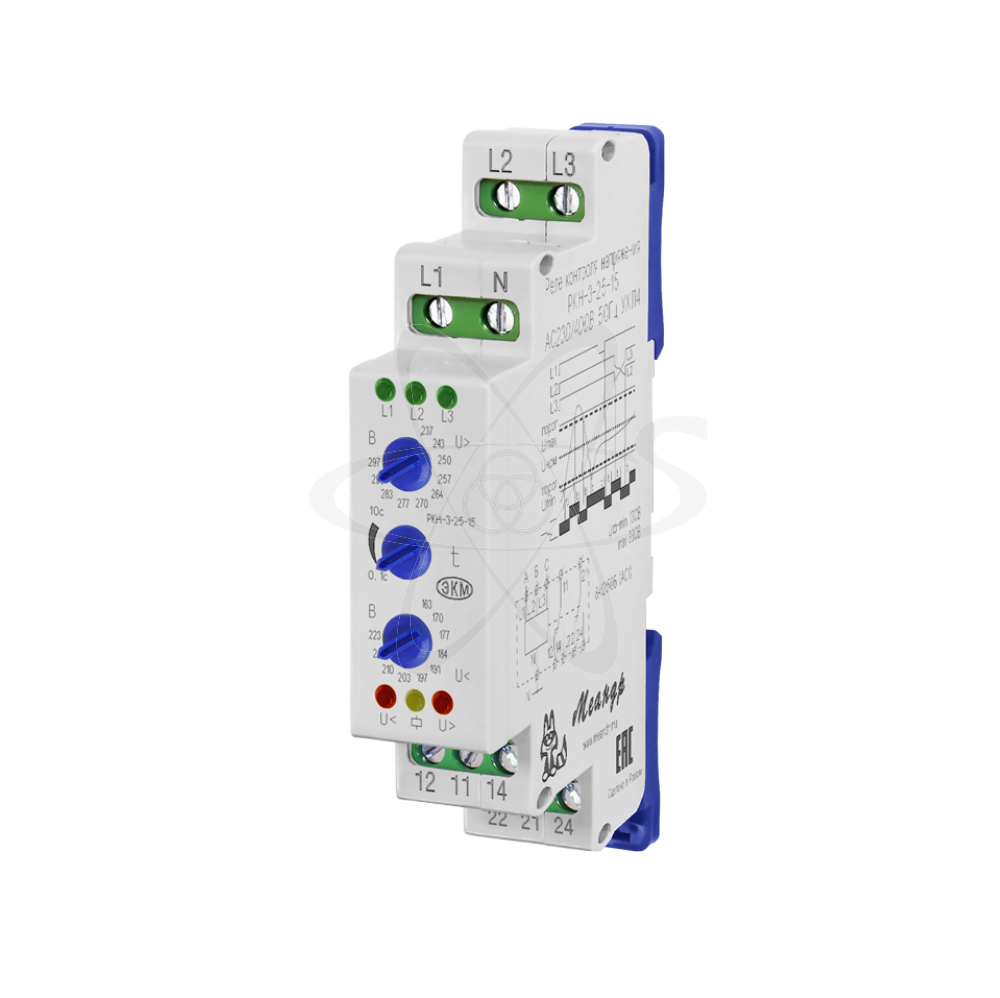

РКН-3-25-15 (далее-реле) реле контроля напряжения предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля понижения и превышения напряжения ниже или выше установленного порога. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены два поворотных переключателя для установки верхнего «Uф>» и нижнего «Uф<» пределов срабатывания, регулятор времени срабатывания «t», два красных светтодиода ошибок сети «U>», «U<», жёлтый светодиод включения встроенного реле, три зелёных светодиода наличия фаз «L1», «L2», «L3». Реле не требует дополнительного питания и питается от контролируемой сети. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 нулевой провод к клемме N. Пределы срабатывания верхний «Uф>» и нижний «Uф<» устанавливаются с помощью потенциометров, расположенных на передней панели реле. Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, реле включится по окончании отсчёта времени задержки t, при этом контакты 11-12, 21-22 разомкнуты, контакты 11-14, 21-24 - замкнуты. Мигающий светодиод сигнализирует об отсчёте задержки времени срабатывания, по окончании которой встроенное реле переключается. При отклонении одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трёх фаз реле выключается без от счёта задержки времени срабатывания установленной пользователем.
