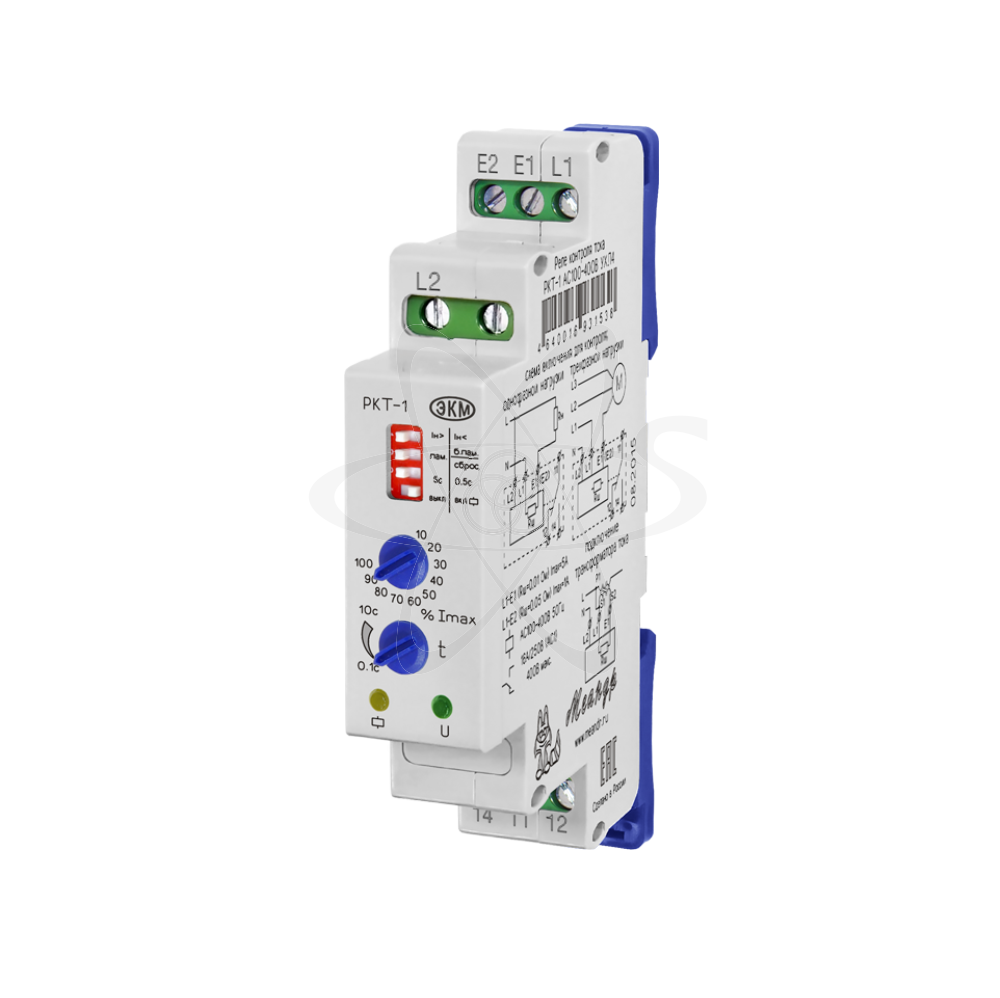

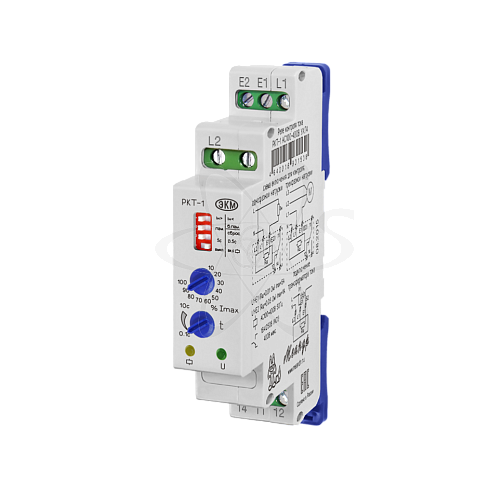

РКТ-1 DC24В УХЛ4

Розничная цена 3 200.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 41861 , 38505 , 38325
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля тока
Производитель: Меандр
Артикул: 4640016931514
Степень защиты: корпус - IP40, клеммы - IP 20
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: 5%
Диапазон температур,°С: –25 ÷ +55
Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: 2
Коммутационная способность: 10 млн.циклов.

Погрешность: Уставки порога срабатывания- 10%
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 1 переключающая группа
Пороги отключений и включений: срабатывания от Imax 10-100% (регулируется)
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Входное сопротивление R: Rш - 0,01/5А; 0,05/1А
Диапазон измерений: I=0.1-1A /0,5-5А
Регулировка: Задержка срабатывания 0,1-10 сек.
Максимальный ток А: коммутируемый -16А
Измерительная цепь: A2-E2 (1A); A2-E1 (5A)
Задержка на включение / выключение: tвкл=0,5...5 сек
Максимальное допустимое напряжение: Между цепями и контактами реле 2000АС
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: АС250В 50Гц (АС1)/DC30В (DC1) 4000/480

Напряжение питания: DC24 ± 10%

описание

РКТ-1 (далее-реле) селе контроля тока предназначены для выдачи управляющего сигнала при обнаружении выхода значения тока в однофазных сетях выше или ниже установленного значения. Реле служит для контроля перегрузок, потребления и диагностики удалённого оборудования (замыкание, пониженное или повышенное потребление тока). Реле ыпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены: DIP-переключатель для выбора режимов работы, декадный переключатель порога срабатывания от максимального тока, декадный переключатель установки задержки срабатывания t, жёлтый светодиод срабатывания встроенного исполнительного реле ,зелёный светодиод включения напряжения питания «U». РКТ-1 имеет два режима работы: режим минимального тока и режим максимального тока. Выбор режима работы осуществляется переключателем №1. Если переключатель №1 установлен в положение «Iн>» - режим максимального тока (срабатывание выше установленного значения), если в положение «Iн<» - режим минимального тока (срабатывание ниже установленного значения).Реле имеет функцию инверсии выхода, которая определяется положением переключателя №4. Когда переключатель №4 находится в положении «выкл», исполнительное реле остаётся выключенным до тех пор, пока значение контролируемого тока не станет выше заданного порога срабатывания. Когда значение тока превысит значение уставки, исполнительное реле включится после отсчёта установленной выдержки времени t, после возвращения значения тока значения уставки, реле выключится без задержки. Если во время отсчёта выдержки времени t значение тока вернётся в пределы уставки, работа будет продолжена без переключения исполнительного реле. Когда переключатель №4 находится в положении «вкл» (инверсия - включена) исполнительное реле после отсчёта выдержки времени t включается и находятся во включённом состоянии до тех пор пока значение тока не станет меньше уставки и через установленное время задержки «t» отключается. При возврате значения тока в установленные пределы реле включается. Инверсия реле поддерживается для режима минимального и максимального тока. Переключатель №3 определяет задержку включения «tвкл» 0,5с или 5с (для исключения срабатывания от пусковых токов). После включения питания в течении этого времени измерение тока в контролируемой цепи не происходит и исполнительное реле остаётся в отключённом состоянии. Переключатель №2 включает функцию «памяти» - запоминания состояния ошибки. Если после срабатывания реле значение тока вернётся в установленные пределы, реле возвращается в исходное состояние с учётом заданного гистерезиса (переключатель №2 в положении «б.пам.» - функция «память» выключена). При установки переключателя №2 в положение «пам.» возврат в исходное состояние произойдёт только после снятия и повторного включения питания или после кратковременного перевода переключателя №2 в положение «сброс».
