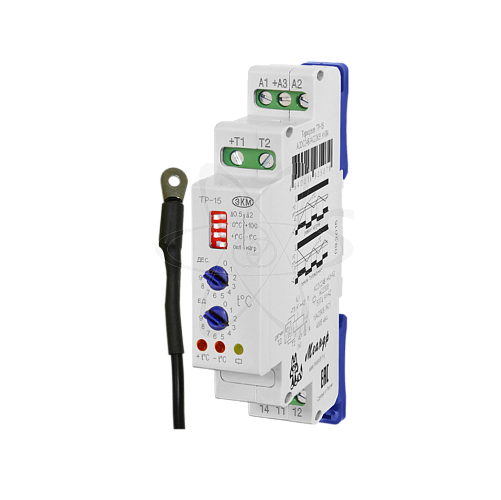

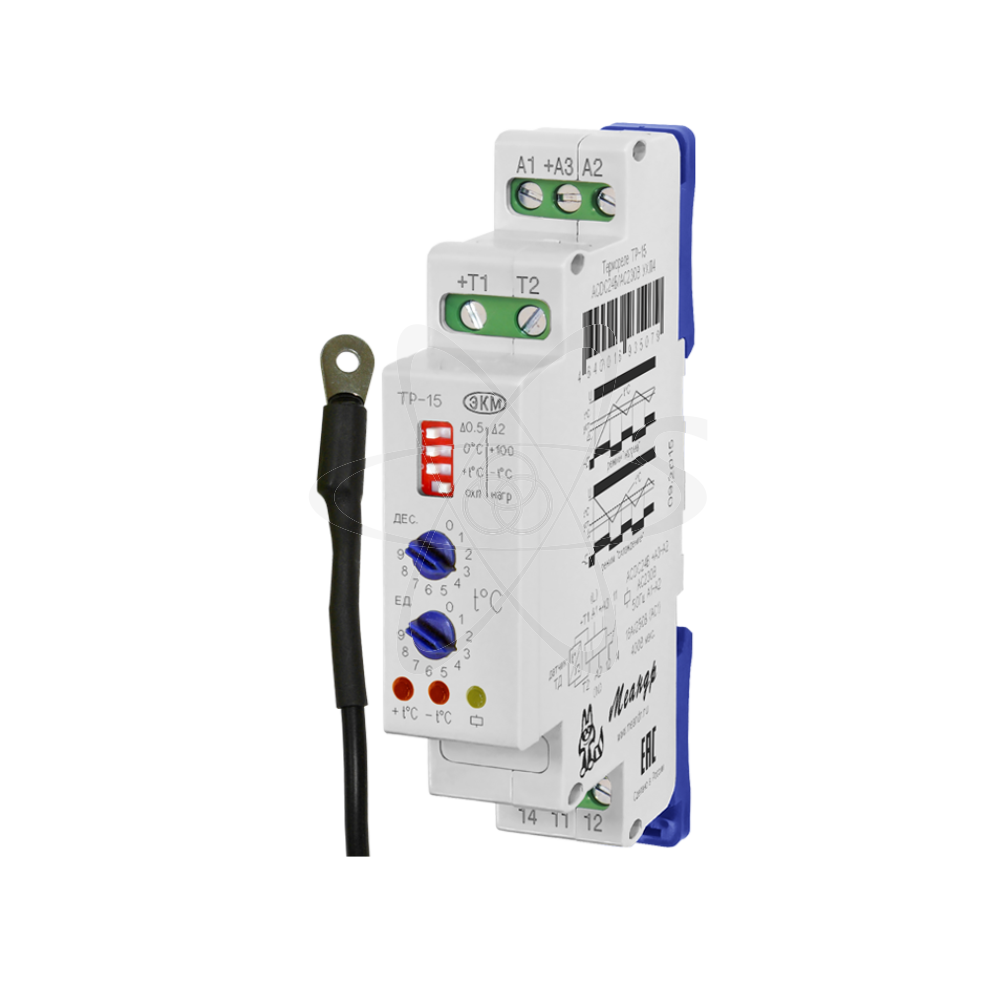

ТР-15 ACDC24В/АС230В УХЛ4 с ТД-2

Розничная цена 3 174.00 руб

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание Руководство по эксплуатации

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Сопутствующие товары: 41861 , 38505 , 42346 , 38325
Руководство:
Новинка: Нет
Акции: Нет
Вид изделия: Реле контроля температуры
Производитель: Меандр
Артикул: 4680019911557
Степень защиты: датчик-IP68,клеммы-IP20.корпуса-IP40
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Гистерезис: ±0,5 или ±2°С
Диапазон температур,°С: –55 ÷ +125

Относительная влажность воздуха: до 80 (при 25°С)
Мощность потребления не более: ВА/Вт: Не более 2 ВА
Временные характеристики: готовности не более 2,5 сек
Коммутационная способность: 10 млн.циклов.
Электрическая износостойкость, не менее: 100000 циклов
Количество и тип контактов: 1 переключающая группа
Климатическое исполнение: УХЛ 4
Режим работы: Круглосуточный
Сопротивление "СВОБОДНЫЙ": Изоляции,не менее 100Ом (на АС500В)
Максимальный ток А: коммутируемый -16А
Максимальное коммутируемое напряжение: 400
Мощность коммутируемая: 4000 ВА

Напряжение питания: ACDC 24...230

описание
