- ТР-15 DC12В УХЛ4 без датчика
ТР-15 DC12В УХЛ4 без датчика
ТР-15 DC12В УХЛ4 без датчика
Розничная цена
2 853.31 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38325 , 42346 , 38505 , 41861
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле контроля температуры
- Производитель:
Меандр
- Артикул:
4620769452498
- Степень защиты:
датчик-IP68,клеммы-IP20.корпуса-IP40
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Гистерезис:
±0,5 или ±2°С
- Диапазон температур,°С:
–50 ÷ +125
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
Не более 2 ВА
- Временные характеристики:
готовности не более 2,5 сек
- Коммутационная способность:
10 млн.циклов.
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
1 переключающая группа
- Климатическое исполнение:
УХЛ 4
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -16А
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
4000 ВА
- Напряжение питания:
DC 12
описание

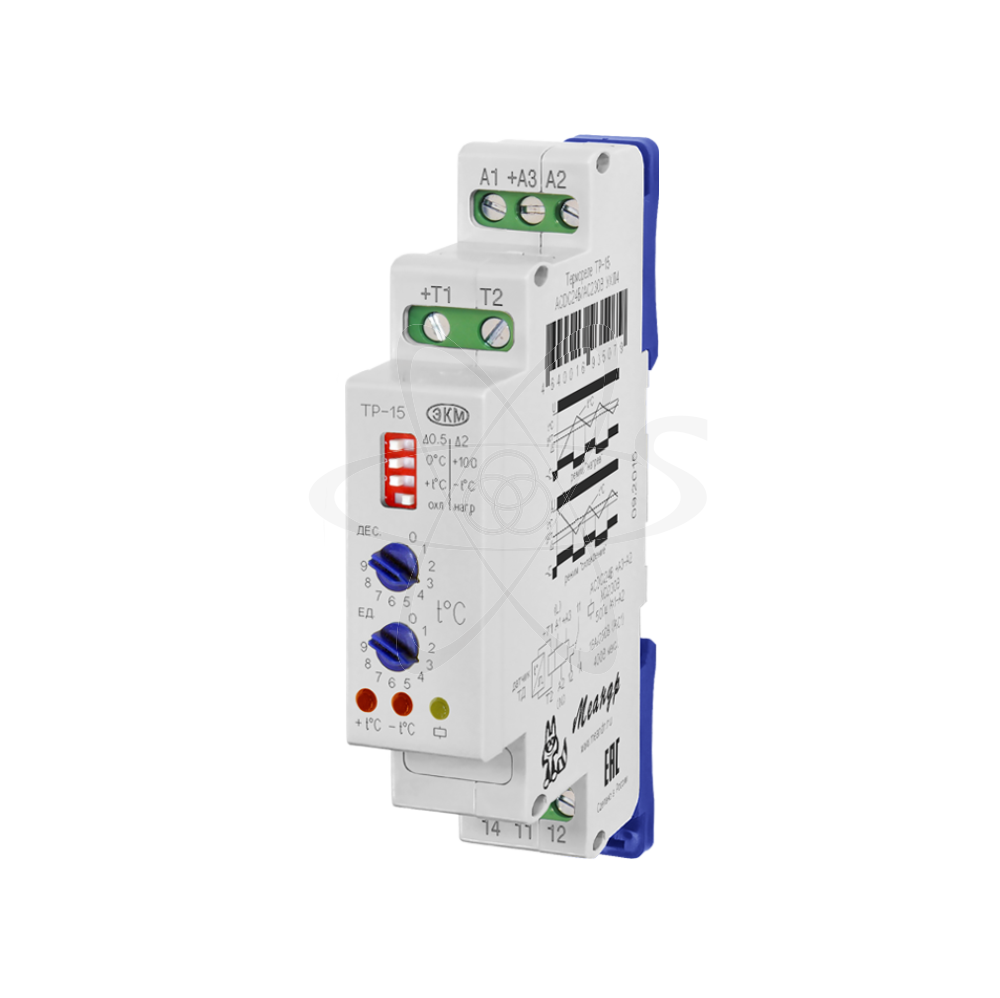

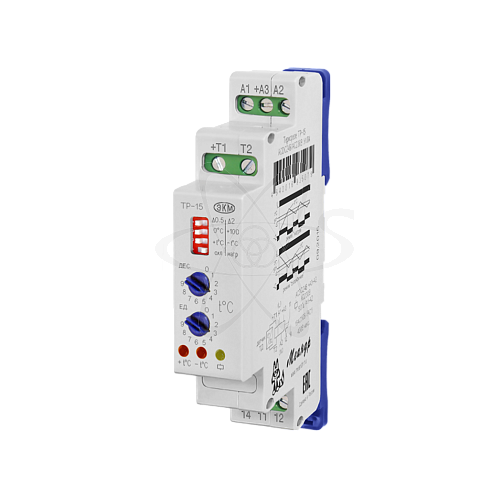

ТР-15 (далее-реле) температурное реле предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, системах водяного отопления,овощехранилищах,жидкостей, охлаждающих систем, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Реле поставляется в комплекте с датчиками ТД-2 (указать при заказе). ТР-15 выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на монтажную панель.Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть.Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели реле расположены: DIP-переключатель для задания зоны гистерезиса «∆0,5/∆2», для выбора диапазона температуры «00С\+100», для задания отрицательной или положительной температуры «+t0С/-t0С», для выбора режима работы «охл./нагр.», декадный переключатель «ДЕС.» для задания десятков температуры, декадный переключатель «ЕД.» для задания единиц температуры, красный светодиод «+t0С» нагревания, синий светодиод «-t0С» охлаждения, жёлтый светодиод срабатывания встроенного исполнительного реле. Реле работает в двух режимах: «нагрев» и «охлаждение». «Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель). «Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим работы выбирается с помощью переключателя «охл./нагр.». Включение исполнительного реле контролируется жёлтым светодиодом. Когда реле включено, горит жёлтый светодиод и контакты 11-14 замкнуты . В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t0Суст - ∆. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст.+∆.
ТР-15 DC12В УХЛ4 без датчика:
заказ осуществляется по предоплате
