ТР-М02 ACDC36/АС265В УХЛ2 с ТД-2
ТР-М02 ACDC36/АС265В УХЛ2 с ТД-2
Розничная цена
5 328.00 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Термореле
- Производитель:
Меандр
- Артикул:
4680019911571
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Диапазон температур,°С:
–55 ÷ +125
- Мощность потребления не более: ВА/Вт:
Не более 2 ВА
- Временные характеристики:
готовности не более 2,5 сек
- Коммутационная способность:
10 млн.циклов.
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
1 переключающая группа
- Климатическое исполнение:
УХЛ 2
- Режим работы:
Круглосуточный
- Сопротивление:
Изоляции,не менее 100Ом (на АС500В)
- Максимальный ток А:
коммутируемый -16А
- Максимальное коммутируемое напряжение:
400
- Напряжение питания:
AСDC 36
описание

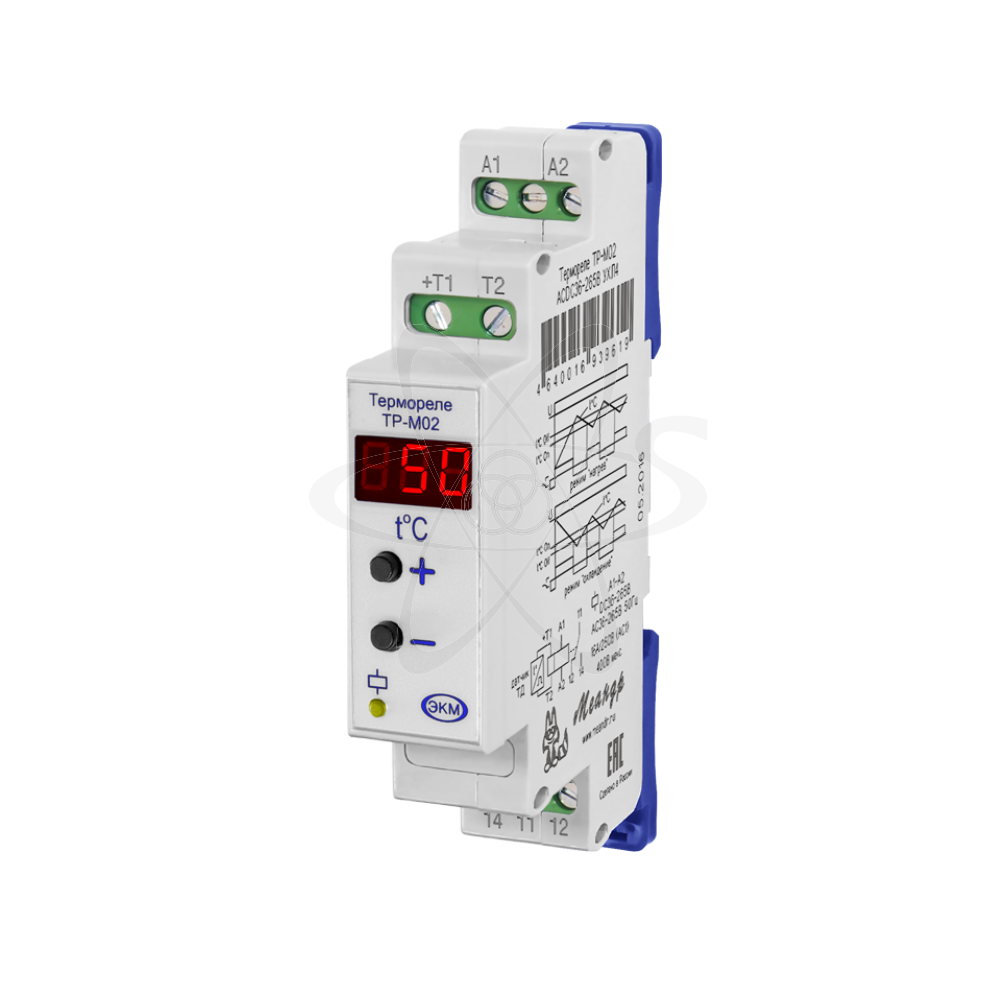

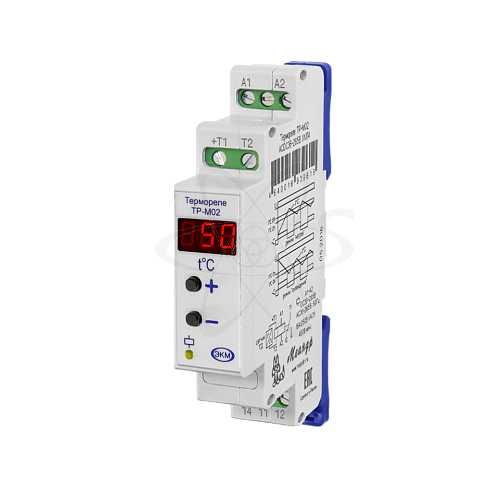

ТР-М02 (далее-реле) температурное реле предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в овощехранилищах, в помещениях системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п.Также реле используется в качестве комплектующего изделия в устройствах автоматики. ТР-М02 поставляется в комплекте с датчиками ТД-2 (указать при заказе). Реле ввыпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на шину DIN шириной 35мм или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо раздвинуть. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый светодиод срабатывания встроенного исполнительного реле. Реле работает в двух режимах: «охлаждение» или «нагрев» и имеет две диаграммы работы. "Охлаждение" - режим при котором встроенное реле включено, если контролируемая температура выше установленной (холодильник). "Нагрев" - режим при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).На передней панели отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на отображается ошибка «Err». При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON. При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым светодиодом. Если реле сработало, горит желтый светодиод и контакты 11-14 замкнуты.
ТР-М02 ACDC36/АС265В УХЛ2 с ТД-2:
заказ осуществляется по предоплате
