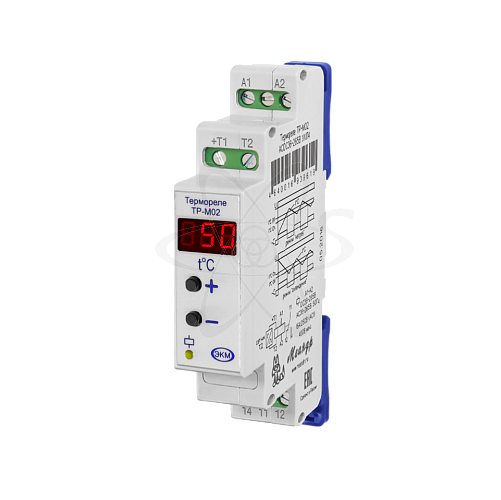

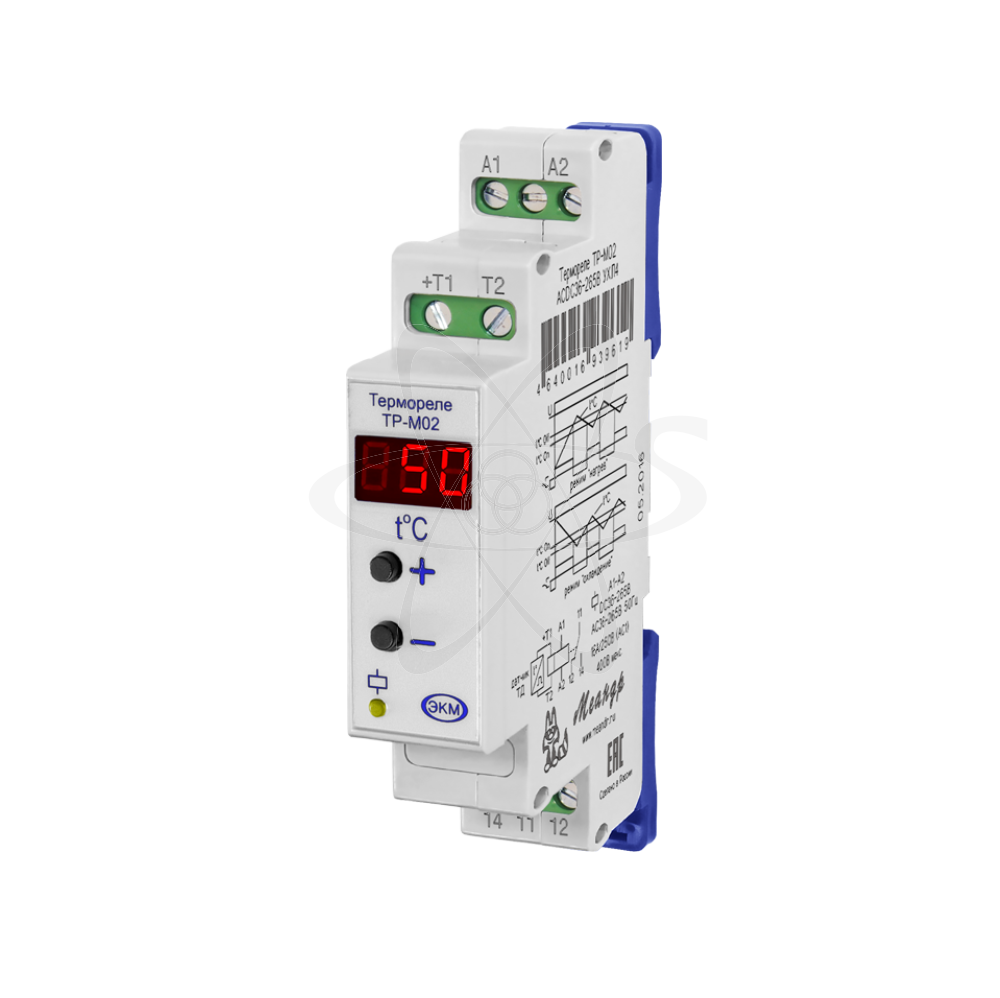

ТР-М02 ACDC36/АС265В УХЛ4 с ТД-2

В наличии 2 шт.

Розничная цена 3 623.14 руб

Купить
сейчас В КОРЗИНу

Закажите по телефону:
8 800 700 43 13
8 861 232 75 62
8 952 821 98 81
8 918 312 72 25

Характеристики и описание

Способы оплаты:

Visa MasterCard Наличными при получении Безналичная оплата

Характеристики

Новинка: Нет
Акции: Нет
Вид изделия: Термореле
Производитель: Меандр
Артикул: 4680019911564
Спецпредложение: Нет
Габаритные размеры: 18х93х62
Диапазон температур,°С: –55 ÷ +125

Мощность потребления не более: ВА/Вт: Не более 2 ВА
Временные характеристики: готовности не более 2,5 сек
Номинальный ток, А: 16
Коммутационная способность: 10 млн.циклов.
Количество и тип контактов: 1 переключающая группа
Климатическое исполнение: УХЛ 4
Максимальный ток А: коммутируемый -16А
Максимальное коммутируемое напряжение: 400

Напряжение питания: ACDC 36...265

описание

НАЗНАЧЕНИЕ РЕЛЕ
Температурное реле ТР-М02 (далее - реле) предназначено для контроля и поддержания заданного температурного режима по сигналам  датчика температуры, на базе микросхемы DS18B20 Dallas Semiconductor (Maxim)  в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов  и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиком ТД-3 (указать при заказе).

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: трёхразрядный индикатор, кнопки "+" и "-" для установки параметров работы, желтый индикатор «» срабатывания встроенного исполнительного реле.
РАБОТА ТЕРМОРЕЛЕ
Реле может работать в двух режимах: «нагрев» или «охлаждение» и имеет две диаграммы работы.
«Нагрев» - режим при котором исполнительное реле включено, если контролируемая температура  ниже установленной (нагреватель).
«Охлаждение» - режим при котором  встроенное реле включено, если контролируемая температура  выше установленной (холодильник).
На индикаторе постоянно отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка «Err».
При нажатии кнопки "+" на индикаторе отображается значение температуры порога ON. При нажатии кнопки "-" на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым индикатором«». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.

УСТАНОВКА ПАРАМЕТРОВ
Диаграмма работы выбирается автоматически, в зависимости от установленных температур порога ON и порога OFF. Если OFF>ON - режим «нагрев», в обратном случае «охлаждение».
Установка температуры включения реле (порог ON) - нажать и удерживать в течении 5 секунд кнопку «+». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Установка температуры выключения реле (порог OFF) - нажать и удерживать в течении 5 секунд кнопку «-». Значение температуры на индикаторе начнёт мигать с периодом 1 секунда. Кнопками «+» и «-» установить значение параметра. Сохранение значения и выход в рабочий режим произойдёт через 5 секунд, если не нажимать кнопки.
Память устройства является энергонезависимой, т.е. при отключении питания настройки порогов ON и OFF не сбрасываются. Заводские настройки OFF = 20ºС, ON = 25ºСБ
