Реле контроля трехфазного линейного напряжения ЕЛ
- ЕЛ-11М-15 AC400В УХЛ2

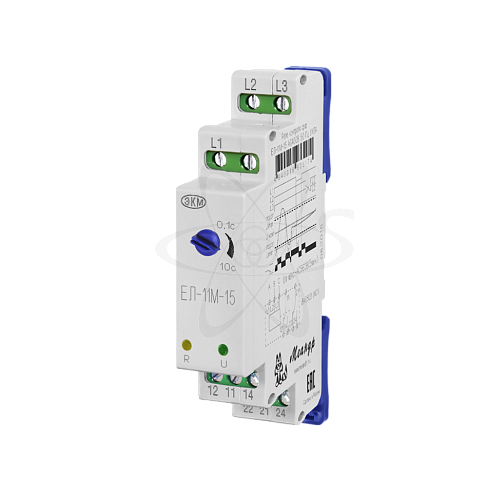

ЕЛ-11М-15 AC400В УХЛ2

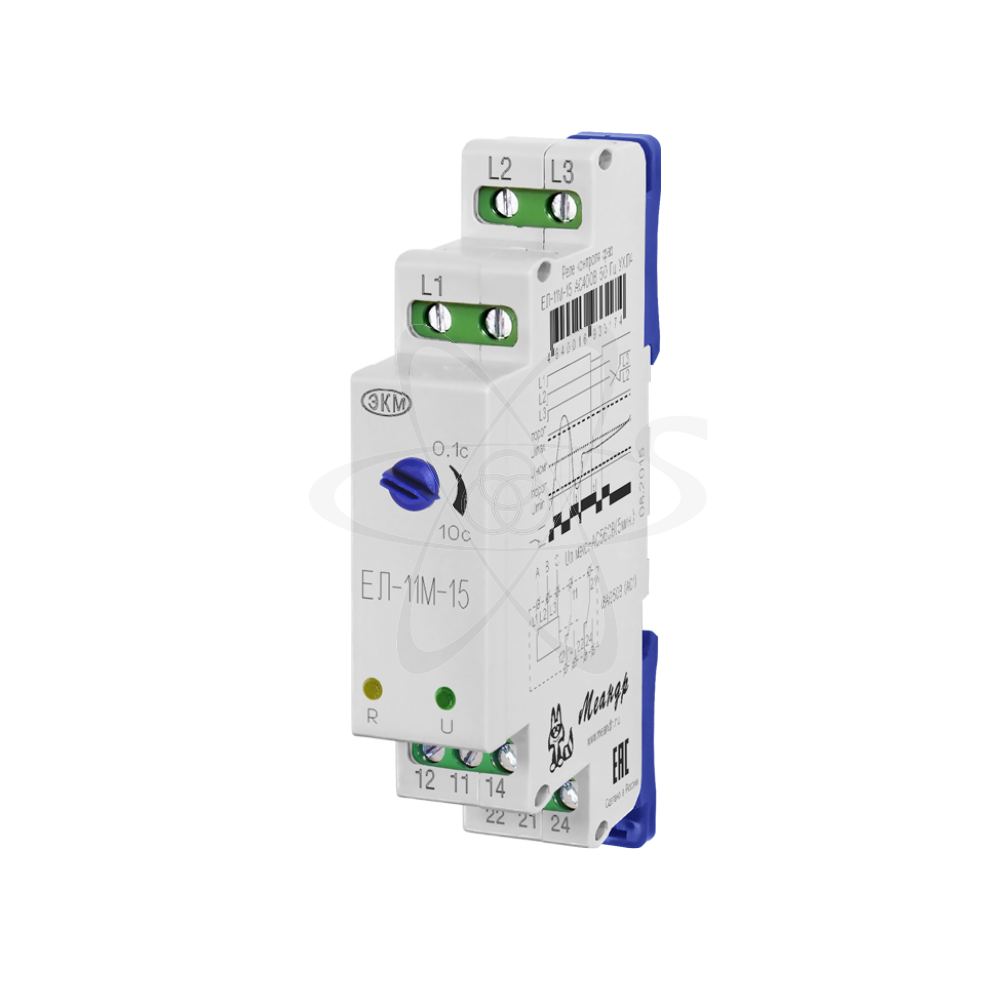

ЕЛ-11М-15 AC400В УХЛ2
Розничная цена
2 649.60 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38325 , 38505 , 41861
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле контроля трехфазного линейного напряжения
- Производитель:
Меандр
- Артикул:
4640016934348
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Гистерезис:
0,05 Uном
- Диапазон температур,°С:
–40 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
2
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
время срабатывания не более ±10%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
УХЛ 2
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -8А
- Асимметрии линейных напряжений:
>(30± 2)%, сек 0,1-10
- Максимальное допустимое напряжение:
Между цепями и контактами реле 2000АС
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
- Напряжение питания:
400 V AC, макс.доп. линейное 560 В, мин. 210 В
описание
ЕЛ-11М-15 (далее-реле) реле контроля фаз предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода,обрыва и «слипания» фаз, для контроля порядка чередования фаз, снижения (превышения) напряжения ниже (выше) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии. Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Монтаж осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на монтажную панель. Для установки реле на монтажную панель, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Клемная конструкция обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На передней панели прибора расположены: регулятор времени срабатывания, зелёный светодиод наличия напряжения питания в трёхфазной цепи «U» и жёлтый светодиод включения встроенного исполнительного реле «R». При подаче на реле трёхфазного напряжения включается светодиод «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты 11 - 14 и 21 - 24 замыкаются, контакты 11 - 12 и 21 - 22 размыкаются) и включается светодиод «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на диаграмме, где t - установленная выдержка времени. Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый светодиоды. Если горит только зелёный светодиод, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
ЕЛ-11М-15 AC400В УХЛ2:
заказ осуществляется по предоплате
