Реле контроля трехфазного линейного напряжения ЕЛ
- ЕЛ-12М-15 AC400В ТМ

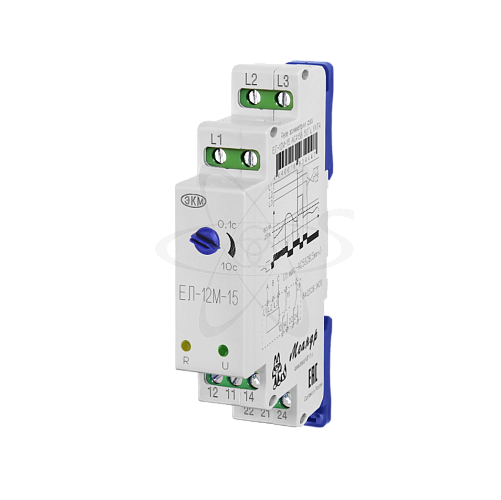

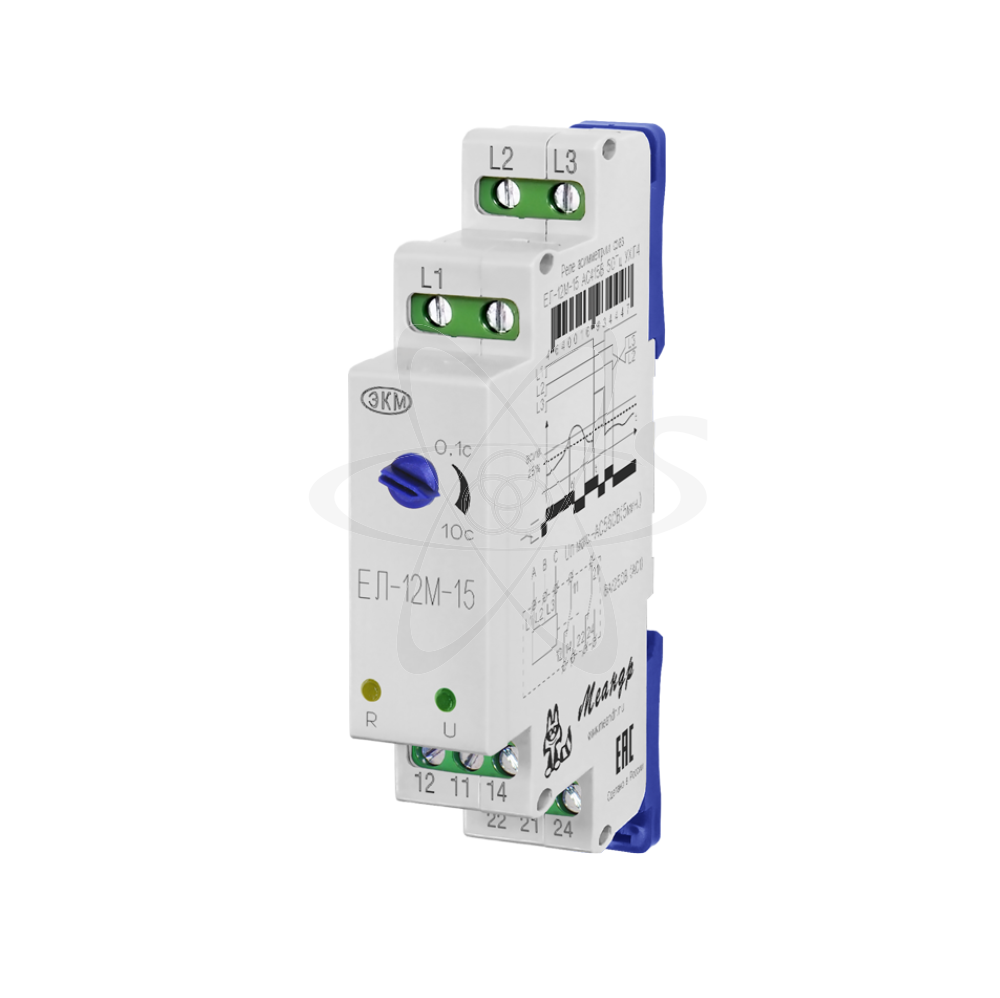

ЕЛ-12М-15 AC400В ТМ
ЕЛ-12М-15 AC400В ТМ
Розничная цена
2 392.00 руб
Способы оплаты:
Visa
MasterCard
Наличными при получении
Безналичная оплата
Характеристики
- Сопутствующие товары:
38325 , 38505 , 41861
- Руководство:
- Новинка:
Нет
- Акции:
Нет
- Вид изделия:
Реле контроля трехфазного линейного напряжения
- Производитель:
Меандр
- Артикул:
4640016934416
- Степень защиты:
корпус - IP40, клеммы - IP 20
- Спецпредложение:
Нет
- Габаритные размеры:
18х93х62
- Гистерезис:
0,05 Uном
- Диапазон температур,°С:
-1 ÷ +55
- Относительная влажность воздуха:
до 80 (при 25°С)
- Мощность потребления не более: ВА/Вт:
2
- Коммутационная способность:
10 млн.циклов.
- Погрешность:
время срабатывания не более ±10%
- Электрическая износостойкость, не менее:
100000 циклов
- Количество и тип контактов:
2 переключающие группы
- Климатическое исполнение:
ТМ
- Режим работы:
Круглосуточный
- Максимальный ток А:
коммутируемый -8А
- Асимметрии линейных напряжений:
>(30± 2)%, сек 0,1-10
- Максимальное допустимое напряжение:
Между цепями и контактами реле 2000АС
- Максимальное коммутируемое напряжение:
400
- Мощность коммутируемая:
АС250В 50Гц (АС1)/DC30В (DC1) 2000/240
- Напряжение питания:
400 V AC, макс.доп. линейное 560 В, мин. 210 В
описание
Реле контроля фаз ЕЛ-12М-15 предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт. Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R». Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз. При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 и 21-22 - размыкаются, контакты 11-14 и 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.
ЕЛ-12М-15 AC400В ТМ:
заказ осуществляется по предоплате
